Трубопроводы системы смазки (рукоять 8.0m) — HITACHI EX1900-6

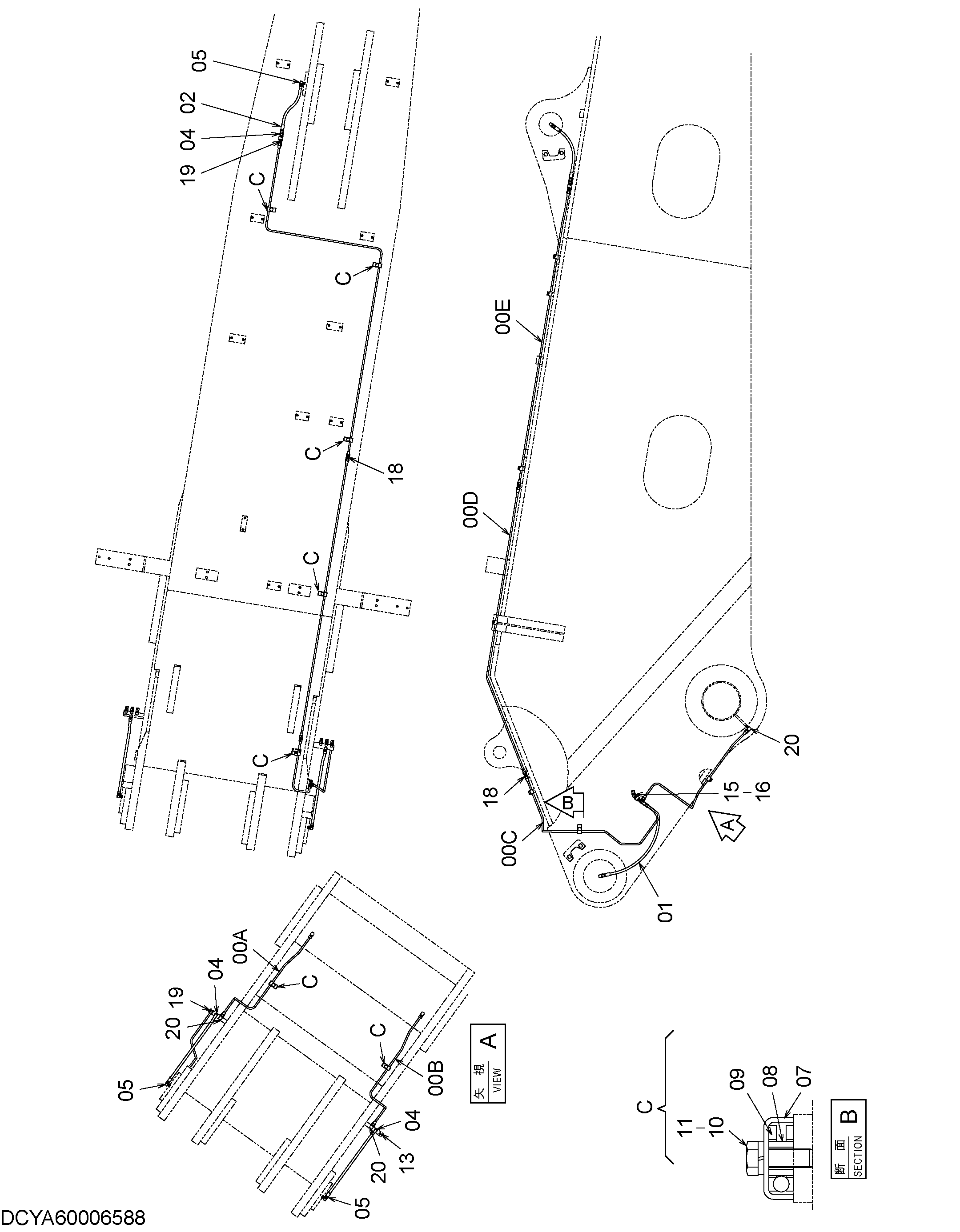

Заводская схема «Трубопроводы системы смазки (рукоять 8.0m)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | YA00009293 | Трубка | 1 |
| 00B | YA00009294 | Трубка | 1 |
| 00C | YA00009292 | Трубка | 1 |
| 00D | YA00009291 | Трубка | 1 |
| 00E | 4452460 | Трубка | 1 |
| 01 | 4229114 | Шланг | 2 |
| 02 | 4287142 | Шланг | 1 |
| 04 | 4147585 | Адаптер | 3 |
| 05 | 4147586 | Угловой штуцер | 3 |
| 07 | 4322591 | Хомут | 8 |
| 08 | 4322539 | Проставка | 8 |
| 09 | 4261215 | Резиновая прокладка | 16 |
| 10 | 4357359 | Болт | 8 |
| 11 | A590912 | Пружинная шайба | 8 |
| 13 | 94-2022 | Пробка | 1 |
| 15 | 4203738 | Угловой штуцер | 6 |
| 16 | 9718547 | Пробка | 6 |
| 18 | 4323757 | Адаптер | 2 |
| 19 | 4323756 | Адаптер | 2 |
| 20 | 4323758 | Угловой штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
