Гидролинии рабочего оборудования (рукоять 5.5m) — HITACHI EX1900-6

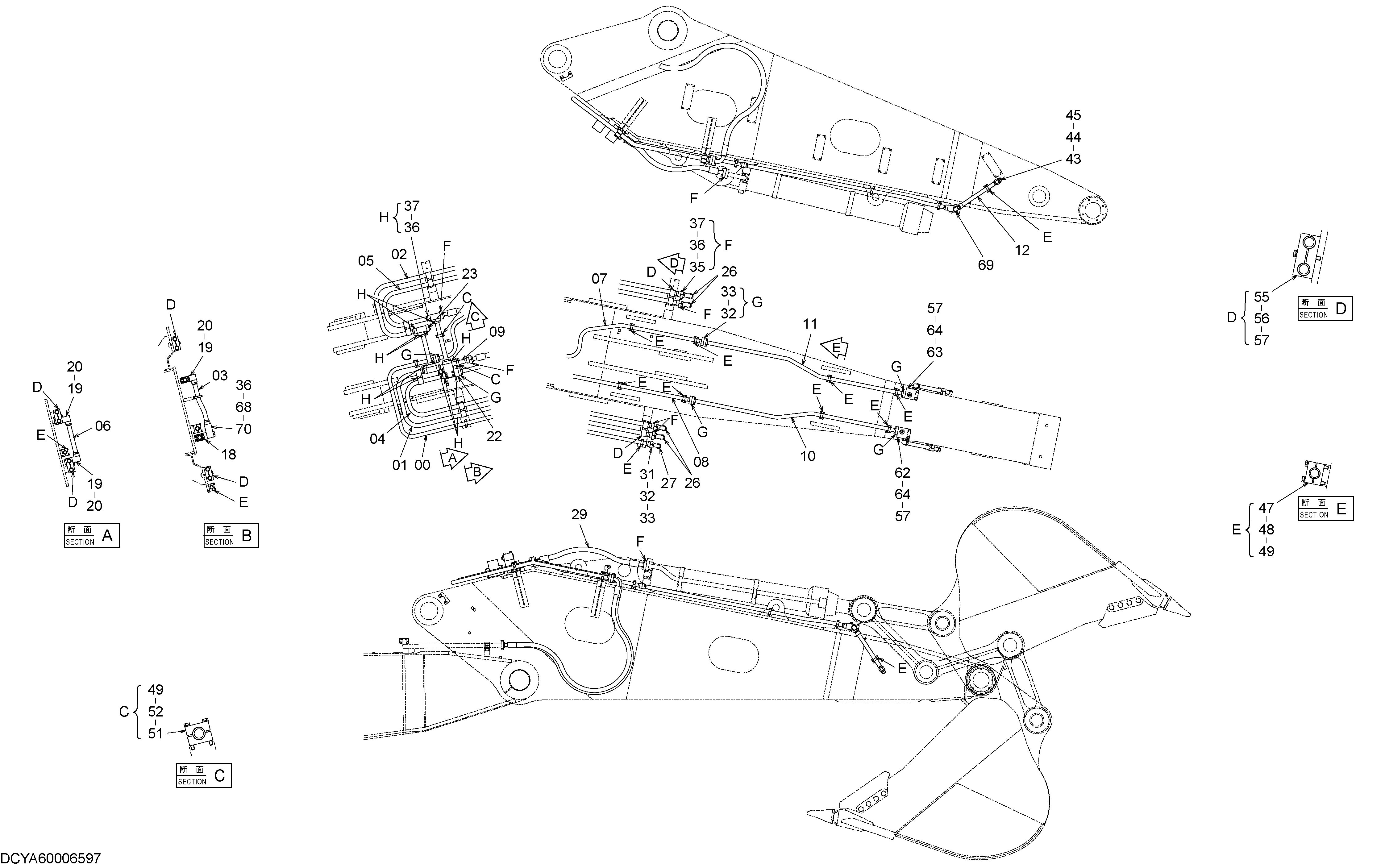

Заводская схема «Гидролинии рабочего оборудования (рукоять 5.5m)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006194 | Трубка | 1 |
| 01 | YA40006195 | Трубка | 1 |
| 02 | YA40006196 | Трубка | 1 |
| 03 | 8083648 | Трубка | 1 |
| 04 | YA40006197 | Трубка | 1 |
| 05 | YA40006198 | Трубка | 1 |
| 06 | YA40006199 | Трубка | 1 |
| 07 | YA40006200 | Трубка | 1 |
| 08 | YA40006201 | Трубка | 1 |
| 09 | YA40006202 | Трубка | 1 |
| 10 | YA40006300 | Трубка | 1 |
| 11 | YA40006301 | Трубка | 1 |
| 12 | 9756426 | Трубка | 2 |
| 18 | 3069918 | Блок | 1 |
| 19 | 4199195 | Коллектор | 3 |
| 20 | A885002 | Пробка | 3 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 3077882 | Блок | 1 |
| 23 | 4091297 | Крышка | 1 |
| 26 | 4347987 | Шланг | 4 |
| 27 | YA00009406 | Шланг | 1 |
| 29 | 4473906 | Шланг | 2 |
| 31 | 4089703 | Разъёмный фланец | 2 |
| 32 | 4508805 | Уплотнительное кольцо | 7 |
| 33 | 4146848 | Болт с внутренним шестигранником | 28 |
| 35 | 4075854 | Разъёмный фланец | 16 |
| 36 | 4510169 | Уплотнительное кольцо | 20 |
| 37 | 4146847 | Болт с внутренним шестигранником | 76 |
| 43 | 4042035 | Адаптер | 2 |
| 43A | 970860 | Уплотнительное кольцо | 1 |
| 44 | 9747612 | Пробка | 2 |
| 45 | 4378927 | Воздушный клапан | 2 |
| 47 | 4334364 | Хомут трубки | 26 |
| 48 | 4383729 | Болт | 26 |
| 49 | A590912 | Пружинная шайба | 30 |
| 51 | 4342723 | Хомут трубки | 4 |
| 52 | 4702860 | Болт | 4 |
| 55 | 4368932 | Хомут трубки | 12 |
| 56 | 4702862 | Болт | 12 |
| 57 | A590914 | Пружинная шайба | 22 |
| 62 | 4450615 | Клапан | 1 |
| 63 | 4450614 | Клапан | 1 |
| 64 | 4718539 | Болт | 4 |
| 68 | 4204115 | Болт с внутренним шестигранником | 4 |
| 69 | 4169593 | Угловой штуцер | 2 |
| 69A | 970860 | Уплотнительное кольцо | 1 |
| 70 | 4450610 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
