Основные гидролинии (экскаватор) — HITACHI EX1900-6

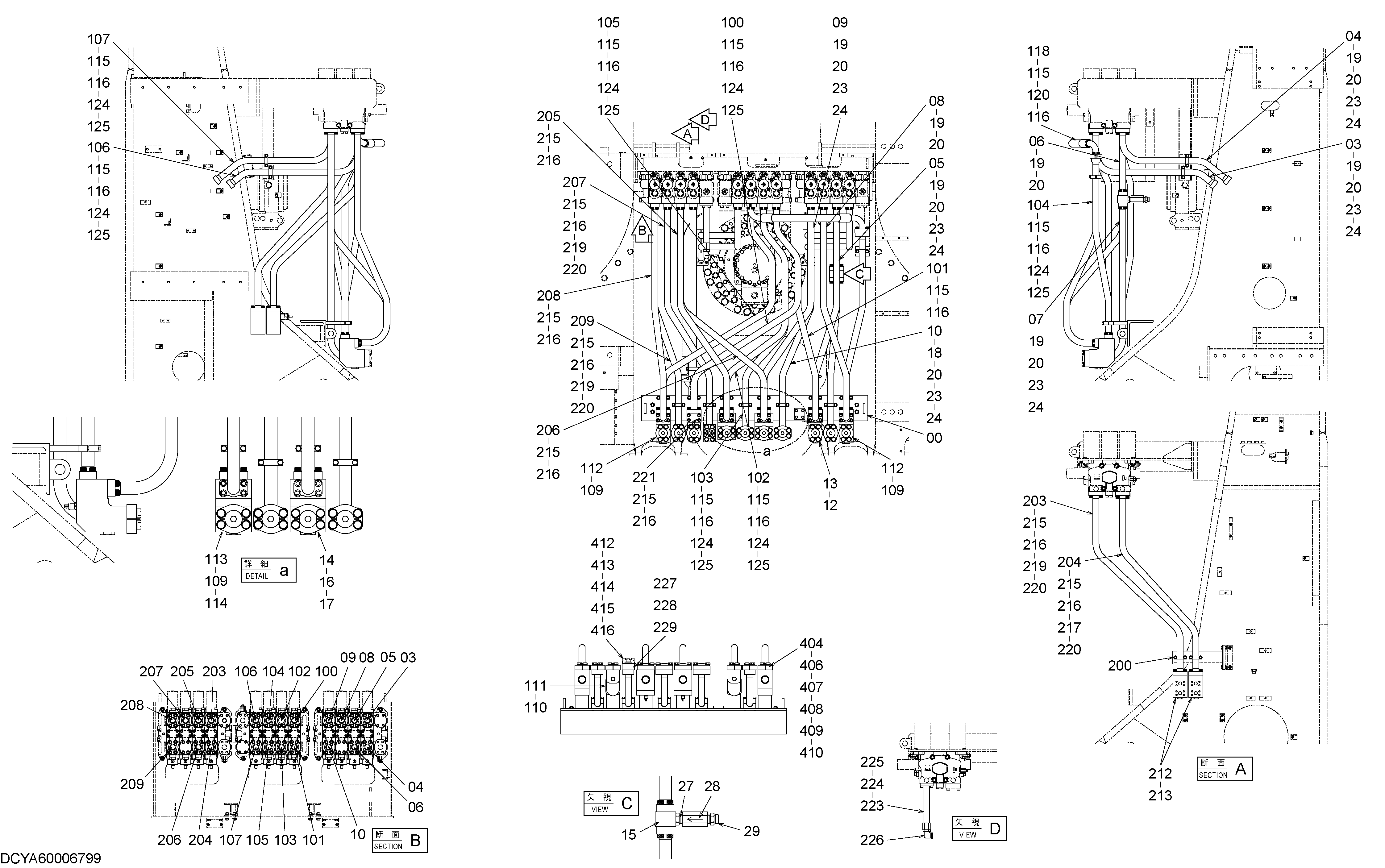

Заводская схема «Основные гидролинии (экскаватор)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006178 | Кронштейн | 1 |
| 03 | 8082711 | Трубка | 1 |
| 04 | 8082712 | Трубка | 1 |
| 05 | 8082713 | Трубка | 1 |
| 06 | 9757057 | Трубка | 1 |
| 07 | 8082714 | Трубка | 1 |
| 08 | 8082715 | Трубка | 1 |
| 09 | 8082717 | Трубка | 1 |
| 10 | 8082718 | Трубка | 1 |
| 12 | 4435299 | Пробка | 1 |
| 12A | 4506416 | Уплотнительное кольцо | 1 |
| 13 | 2054019 | Блок | 1 |
| 14 | YA00009037 | Блок | 1 |
| 15 | 4458041 | Блок | 1 |
| 16 | A885000 | Пробка | 1 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4436271 | Датчик давления | 1 |
| 17A | 4365826 | Уплотнительное кольцо | 1 |
| 19 | 4292384 | Уплотнительное кольцо | 12 |
| 20 | M341650 | Болт с внутренним шестигранником | 48 |
| 23 | 4342723 | Хомут трубки | 12 |
| 24 | J271200 | Болт с шайбой | 12 |
| 24A | J901200 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 4184837 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4163096 | Обратный клапан | 1 |
| 29 | 4208659 | Адаптер | 1 |
| 100 | 8082719 | Трубка | 1 |
| 101 | 8082735 | Трубка | 1 |
| 102 | 8082721 | Трубка | 1 |
| 103 | 8082722 | Трубка | 1 |
| 104 | 8082723 | Трубка | 1 |
| 105 | 8082724 | Трубка | 1 |
| 106 | 8082725 | Трубка | 1 |
| 107 | 8082726 | Трубка | 1 |
| 109 | A885000 | Пробка | 3 |
| 109A | 970860 | Уплотнительное кольцо | 1 |
| 110 | 4435299 | Пробка | 1 |
| 110A | 4506416 | Уплотнительное кольцо | 1 |
| 111 | 2054019 | Блок | 1 |
| 112 | YA00009036 | Блок | 2 |
| 113 | YA00009037 | Блок | 1 |
| 114 | 4436271 | Датчик давления | 1 |
| 114A | 4365826 | Уплотнительное кольцо | 1 |
| 115 | 4292384 | Уплотнительное кольцо | 14 |
| 116 | M341650 | Болт с внутренним шестигранником | 56 |
| 118 | 4481333 | Шланг | 1 |
| 120 | 4075854 | Разъёмный фланец | 4 |
| 124 | 4342723 | Хомут трубки | 16 |
| 125 | J271200 | Болт с шайбой | 16 |
| 125A | J901200 | Болт | 1 |
| 125B | J222012 | Шайба | 1 |
| 200 | 9757144 | Кронштейн | 1 |
| 203 | 8082727 | Трубка | 1 |
| 204 | 8082728 | Трубка | 1 |
| 205 | 8082729 | Трубка | 1 |
| 206 | 8082730 | Трубка | 1 |
| 207 | 8099256 | Трубка | 1 |
| 208 | 8082733 | Трубка | 1 |
| 209 | 8082734 | Трубка | 1 |
| 212 | YA00009180 | Блок | 2 |
| 213 | A885006 | Пробка | 2 |
| 213A | 4506424 | Уплотнительное кольцо | 1 |
| 215 | 4292384 | Уплотнительное кольцо | 13 |
| 216 | M341650 | Болт с внутренним шестигранником | 52 |
| 219 | 4342723 | Хомут трубки | 8 |
| 220 | J271200 | Болт с шайбой | 8 |
| 220A | J901200 | Болт | 1 |
| 220B | J222012 | Шайба | 1 |
| 221 | 4091297 | Крышка | 1 |
| 223 | 9758348 | Трубка | 1 |
| 224 | 4153538 | Уплотнительное кольцо | 1 |
| 225 | M341240 | Болт с внутренним шестигранником | 4 |
| 226 | A853300 | Угловой штуцер | 1 |
| 226A | 970860 | Уплотнительное кольцо | 1 |
| 227 | 3037138 | Блок | 1 |
| 228 | 4292385 | Уплотнительное кольцо | 1 |
| 229 | M342050 | Болт с внутренним шестигранником | 4 |
| 404 | 4292385 | Уплотнительное кольцо | 10 |
| 406 | 4249893 | Крышка | 10 |
| 407 | A885003 | Пробка | 10 |
| 407A | 4509180 | Уплотнительное кольцо | 1 |
| 408 | 4169565 | Разъёмный фланец | 20 |
| 409 | J912070 | Болт | 40 |
| 410 | A590920 | Пружинная шайба | 40 |
| 412 | 4508805 | Уплотнительное кольцо | 1 |
| 413 | 4199396 | Крышка | 1 |
| 414 | 94-2023 | Пробка | 1 |
| 415 | 4089703 | Разъёмный фланец | 2 |
| 416 | 4146848 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
