Топливные трубопроводы (рама) — HITACHI EX1900-6

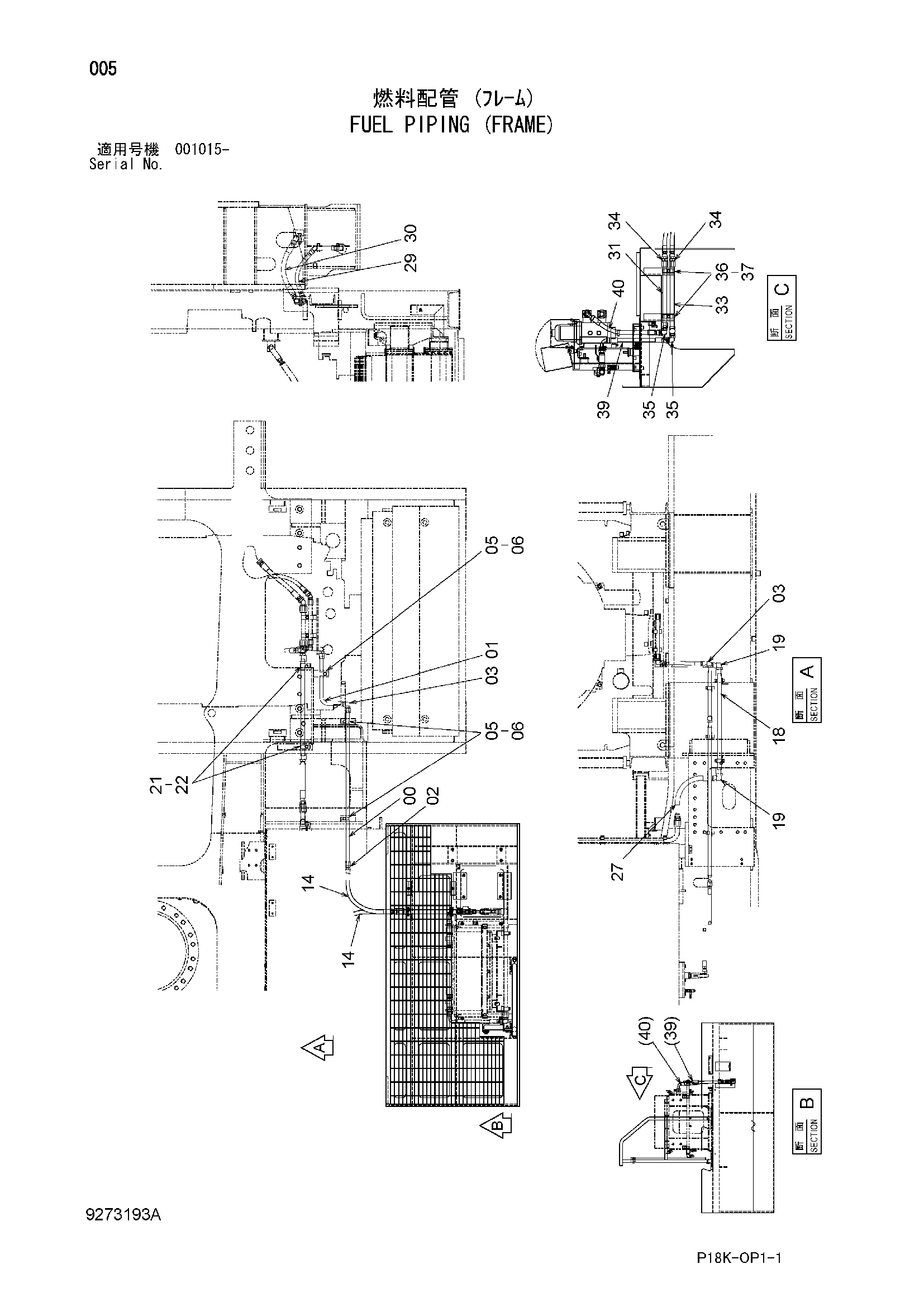

Заводская схема «Топливные трубопроводы (рама)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767341 | Трубка | 1 |
| 01 | 9767342 | Трубка | 1 |
| 02 | A852166 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852366 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4053595 | Хомут трубки | 3 |
| 06 | J271260 | Болт с шайбой | 3 |
| 06A | J901260 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 14 | 4652669 | Шланг | 2 |
| 18 | 9767343 | Трубка | 1 |
| 19 | 4102104 | Угловой штуцер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4053598 | Хомут трубки | 2 |
| 22 | J271270 | Болт с шайбой | 2 |
| 22A | J901270 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 27 | 4665742 | Шланг | 1 |
| 29 | 4665740 | Шланг | 1 |
| 30 | 4665743 | Шланг | 1 |
| 31 | 9770022 | Трубка | 1 |
| 33 | 9770023 | Трубка | 1 |
| 34 | A852166 | Адаптер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A852366 | Угловой штуцер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4053596 | Хомут трубки | 2 |
| 37 | J271260 | Болт с шайбой | 2 |
| 37A | J901260 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 4672368 | Шланг | 1 |
| 40 | 4689930 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
