Стрела 8.3m — HITACHI EX1900-6

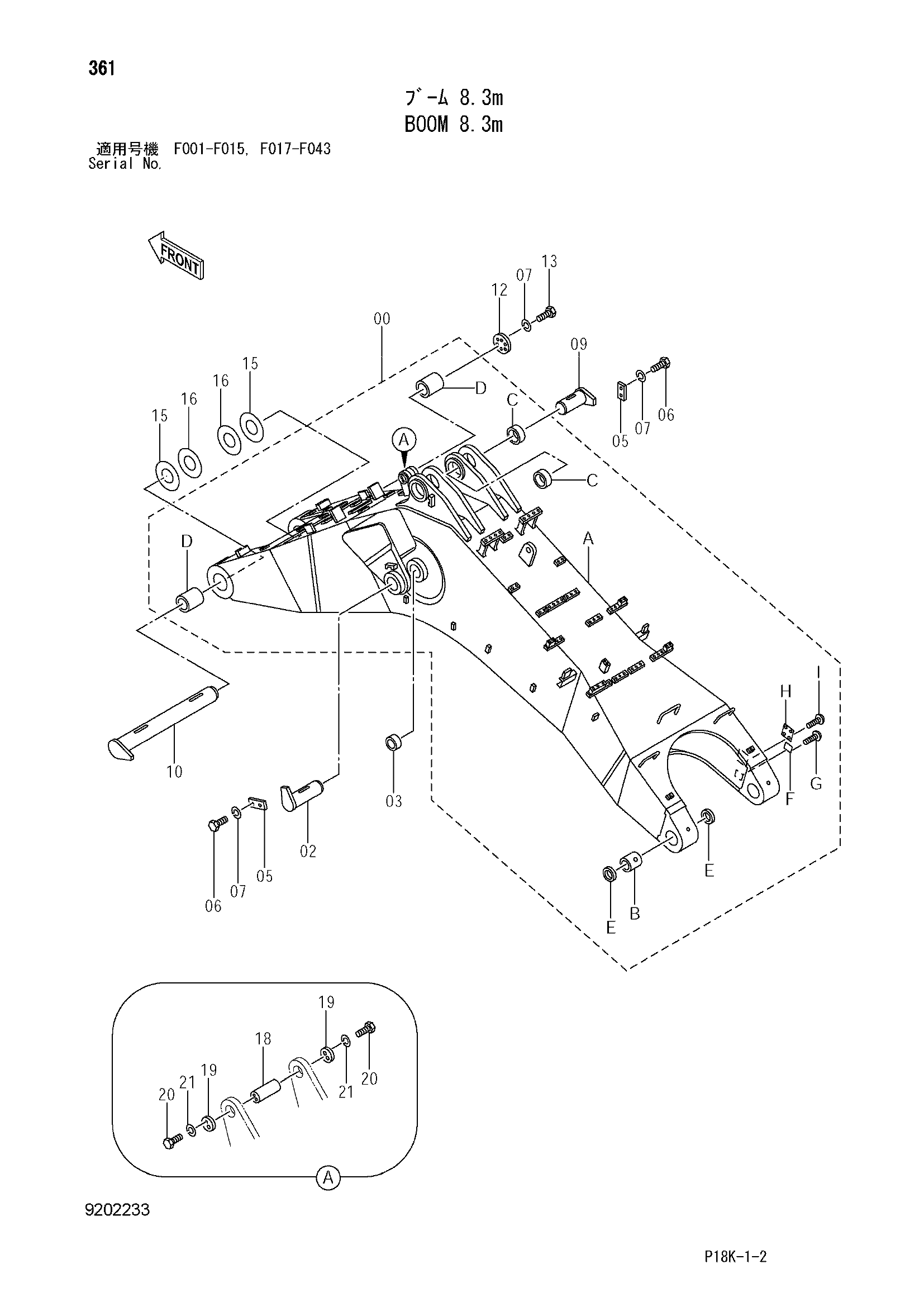

Заводская схема «Стрела 8.3m» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9202232 | Стрела в сборе | 1 |
| 00A | 5007691 замена: 5009033 | Стрела | 1 |
| 00B | 4204092 | Втулка | 2 |
| 00C | 4198315 | Втулка | 4 |
| 00D | 4315658 | Втулка | 2 |
| 00E | 4175470 | Пылезащитное уплотнение | 4 |
| 00G | M492564 | Приводной винт | 4 |
| 00H | 3042566 | Информационная табличка | 1 |
| 00I | M492964 | Приводной винт | 4 |
| 02 | 8032966 | Палец | 2 |
| 03 | 4175447 | Проставка | 2 |
| 05 | 4179432 | Пластина | 4 |
| 06 | J912045 | Болт | 8 |
| 07 | A590920 | Пружинная шайба | 14 |
| 09 | 8037933 | Палец | 2 |
| 10 | 8037618 | Палец | 1 |
| 12 | 4198309 | Пластина | 1 |
| 13 | J912050 | Болт | 6 |
| 15 | 4199979 | Регулировочная шайба 1.0mm | 2 |
| 16 | 4185492 | Регулировочная шайба 2.3mm | 2 |
| 18 | 4232326 | Палец | 1 |
| 19 | X4810 | Фиксатор | 2 |
| 20 | J901025 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
