Рукоять 5.5m в сборе — HITACHI EX1900-6

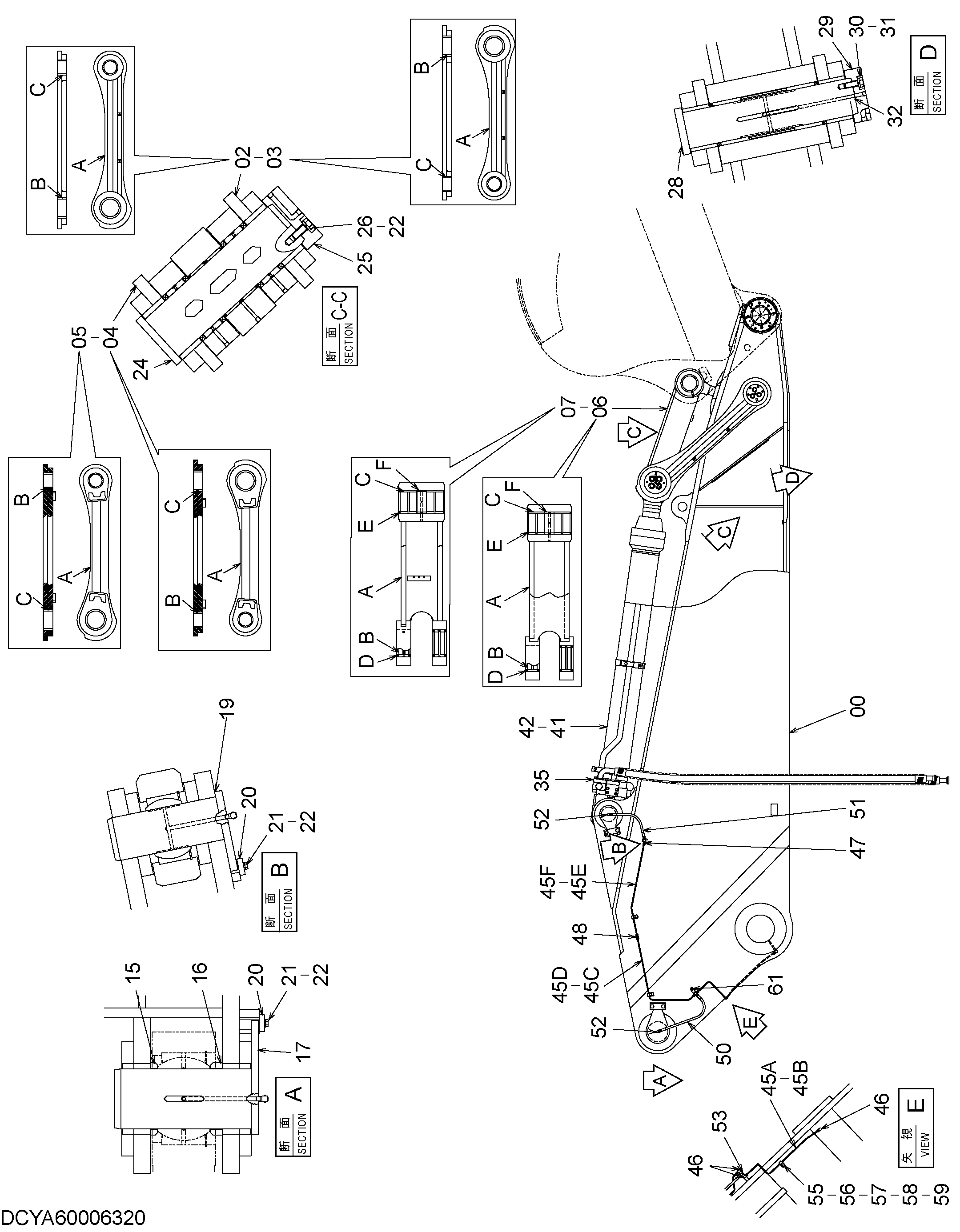

Заводская схема «Рукоять 5.5m в сборе» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9251240 | Рукоять | 1 |
| 02 | 9202429 | Тяга | 1 |
| 02A | 8084434 | Тяга | 1 |
| 02B | 4136526 | Втулка | 1 |
| 02C | 4319916 | Втулка | 1 |
| 03 | 9202430 | Тяга | 1 |
| 03A | 8084435 | Тяга | 1 |
| 03B | 4136526 | Втулка | 1 |
| 03C | 4319916 | Втулка | 1 |
| 04 | 9202431 | Тяга | 1 |
| 04A | 8084436 | Тяга | 1 |
| 04B | 4136526 | Втулка | 1 |
| 04C | 4319916 | Втулка | 1 |
| 05 | 9202432 | Тяга | 1 |
| 05A | 8084437 | Тяга | 1 |
| 05B | 4136526 | Втулка | 1 |
| 05C | 4319916 | Втулка | 1 |
| 06 | 9215427 | Тяга | 1 |
| 06A | 7042674 | Тяга | 1 |
| 06B | 4198312 | Втулка | 2 |
| 06C | 4098101 | Втулка | 2 |
| 06D | 4129736 | Пылезащитное уплотнение | 4 |
| 06E | 4112238 | Пылезащитное уплотнение | 2 |
| 06F | 4456146 | Проставка | 1 |
| 07 | 9215428 | Тяга | 1 |
| 07A | 7042675 | Тяга | 1 |
| 07B | 4198312 | Втулка | 2 |
| 07C | 4098101 | Втулка | 2 |
| 07D | 4129736 | Пылезащитное уплотнение | 4 |
| 07E | 4112238 | Пылезащитное уплотнение | 2 |
| 07F | 4456146 | Проставка | 1 |
| 15 | 4198317 | Проставка | 2 |
| 16 | 4198319 | Проставка | 2 |
| 17 | 8037619 | Палец | 2 |
| 19 | 8037617 | Палец | 2 |
| 20 | 4179432 | Пластина | 4 |
| 21 | J912045 | Болт | 8 |
| 22 | A590920 | Пружинная шайба | 16 |
| 24 | 8057181 | Палец | 2 |
| 25 | 4454912 | Ограничитель | 2 |
| 26 | J912055 | Болт | 8 |
| 28 | 8084178 | Палец | 2 |
| 29 | 4454910 | Ограничитель | 2 |
| 30 | J901645 | Болт | 6 |
| 31 | A590916 | Пружинная шайба | 6 |
| 32 | 4506420 | Уплотнительное кольцо | 2 |
| 35 | 4347826 | Шланг | 4 |
| 41 | 4478057 | Гидроцилиндр ковша | 1 |
| 42 | 4478058 | Гидроцилиндр ковша | 1 |
| 45 | YA60006312 | В сборе трубка | 1 |
| 45A | YA00008985 | Трубка | 1 |
| 45B | YA00008986 | Трубка | 1 |
| 45C | YA00008987 | Трубка | 1 |
| 45D | YA00008988 | Трубка | 1 |
| 45E | YA00008989 | Трубка | 1 |
| 45F | YA00008990 | Трубка | 1 |
| 46 | 4097666 | Угловой штуцер | 6 |
| 47 | 4360981 | Штуцер трубки | 2 |
| 48 | 4099282 | Адаптер | 2 |
| 50 | 4067521 | Шланг | 2 |
| 51 | 4157945 | Шланг | 2 |
| 52 | 94-1401 | Угловой штуцер | 6 |
| 53 | 94-1301 | Адаптер | 2 |
| 55 | 4264321 | Хомут | 6 |
| 56 | 4261215 | Резиновая прокладка | 12 |
| 57 | 4271439 | Проставка | 6 |
| 58 | J901235 | Болт | 6 |
| 59 | A590912 | Пружинная шайба | 6 |
| 61 | 94-1501 | Угловой штуцер | 6 |
| 64 | 9210659 | BK детали | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
