Задний монитор — HITACHI EX1900-6

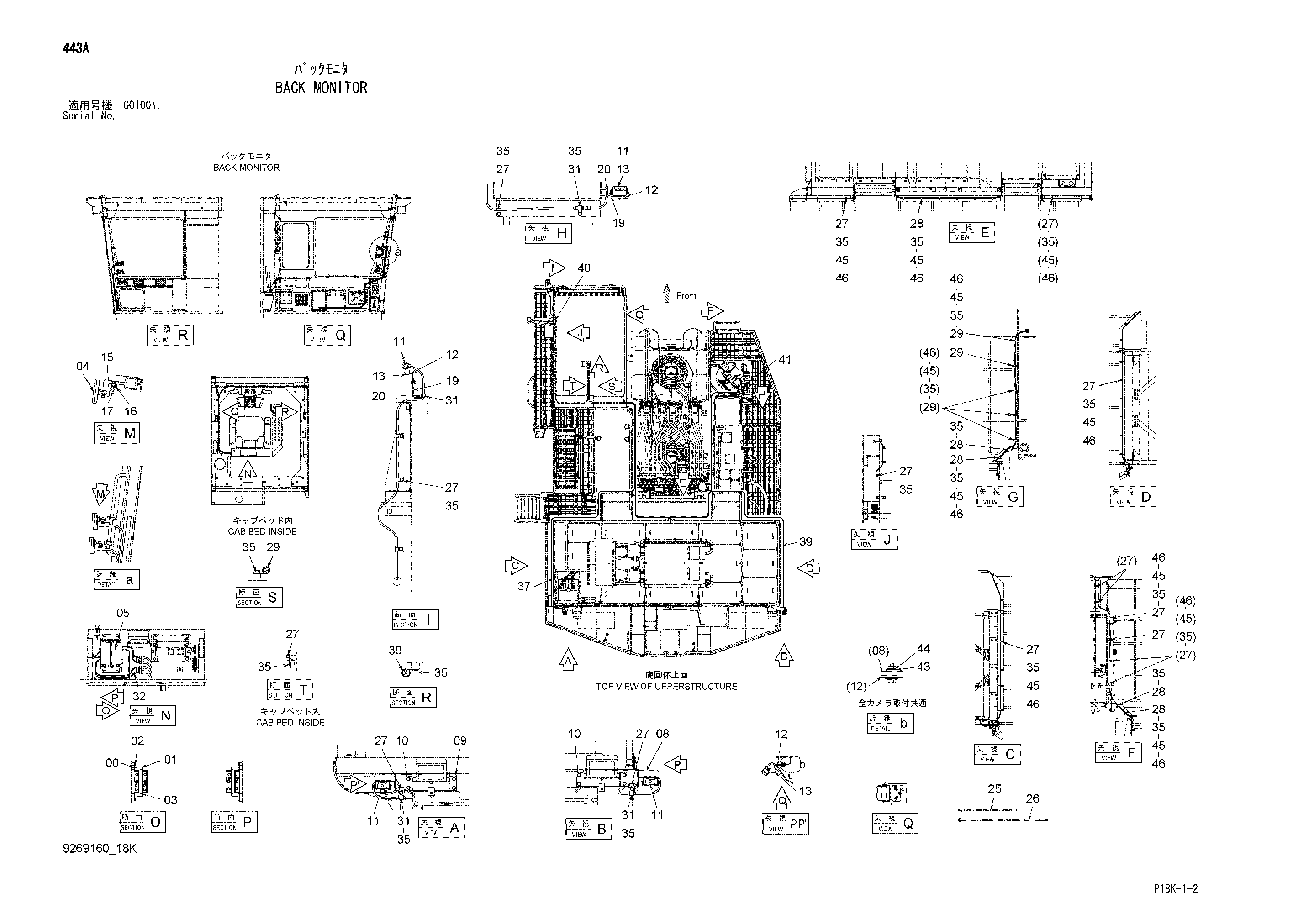

Заводская схема «Задний монитор» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659174 | Пластина | 1 |
| 01 | 4659173 | Крышка | 1 |
| 02 | J260812 | Болт с шайбой | 4 |
| 02A | J900812 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J460312 | Винт с шайбой | 16 |
| 04 | 4674173 | Монитор | 4 |
| 05 | 4674174 | Контроллер | 4 |
| 08 | 8077961 | Кронштейн | 1 |
| 09 | 8077959 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4660608 | Камера | 4 |
| 12 | 4659177 | Кронштейн | 4 |
| 13 | J460512 | Винт с шайбой | 12 |
| 15 | 9766691 | Кронштейн | 4 |
| 16 | J271045 | Болт с шайбой | 4 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4138227 | Хомут трубки | 4 |
| 19 | 3091772 | Кронштейн | 2 |
| 20 | J271230 | Болт с шайбой | 4 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 20 |
| 26 | 4121859 | Ленточный зажим | 20 |
| 27 | 4190261 | Зажим | 42 |
| 28 | 4192018 | Зажим | 10 |
| 29 | 4190277 | Зажим | 9 |
| 30 | 4190263 | Зажим | 1 |
| 31 | 4190273 | Зажим | 4 |
| 32 | 4689399 | Жгут проводов | 4 |
| 35 | J271025 | Болт с шайбой | 58 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4665698 | Жгут проводов | 1 |
| 39 | 4670760 | Жгут проводов | 1 |
| 40 | 4678840 | Жгут проводов | 1 |
| 41 | 4670759 | Жгут проводов | 1 |
| 43 | J222006 | Шайба | 12 |
| 44 | A590105 | Плоская шайба | 12 |
| 45 | A590110 | Плоская шайба | 38 |
| 46 | J950010 | Гайка | 38 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
