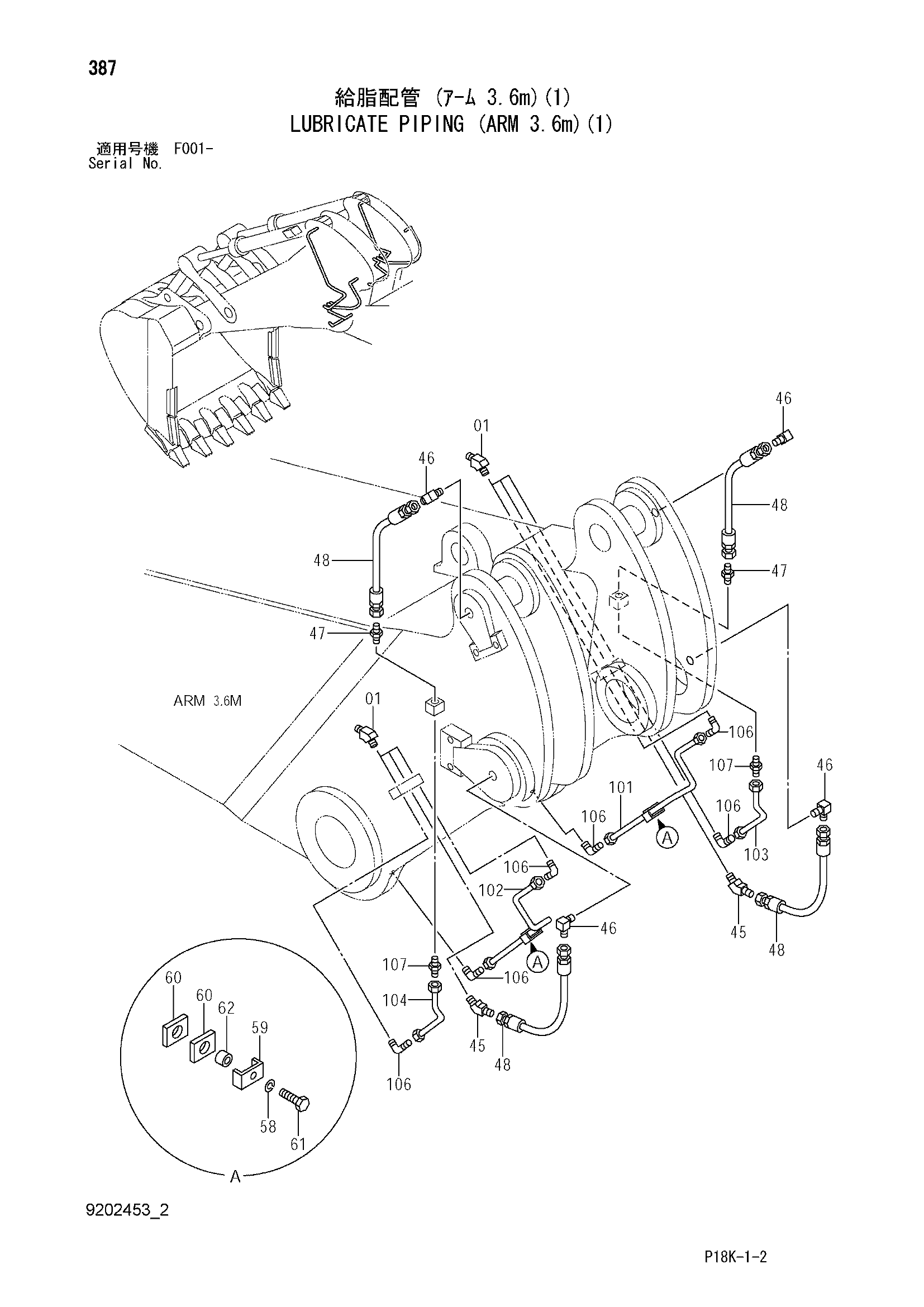

Трубопроводы системы смазки (рукоять 3.6m)(1) — HITACHI EX1900-6
Заводская схема «Трубопроводы системы смазки (рукоять 3.6m)(1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1501 | Угловой штуцер | 6 |
| 45 | 94-1501 | Угловой штуцер | 2 |
| 46 | 94-1401 | Угловой штуцер | 4 |
| 47 | 94-1301 | Адаптер | 2 |
| 48 | 4067521 | Шланг | 4 |
| 58 | A590912 | Пружинная шайба | 2 |
| 59 | 4264321 | Хомут | 2 |
| 60 | 4261215 | Резиновая прокладка | 4 |
| 61 | J901235 | Болт | 2 |
| 62 | 4271439 | Проставка | 2 |
| 101 | 4606374 | Трубка | 1 |
| 102 | 4606375 | Трубка | 1 |
| 103 | 4606376 | Трубка | 1 |
| 104 | 4606377 | Трубка | 1 |
| 106 | 4097666 | Угловой штуцер | 6 |
| 107 | 4360981 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
