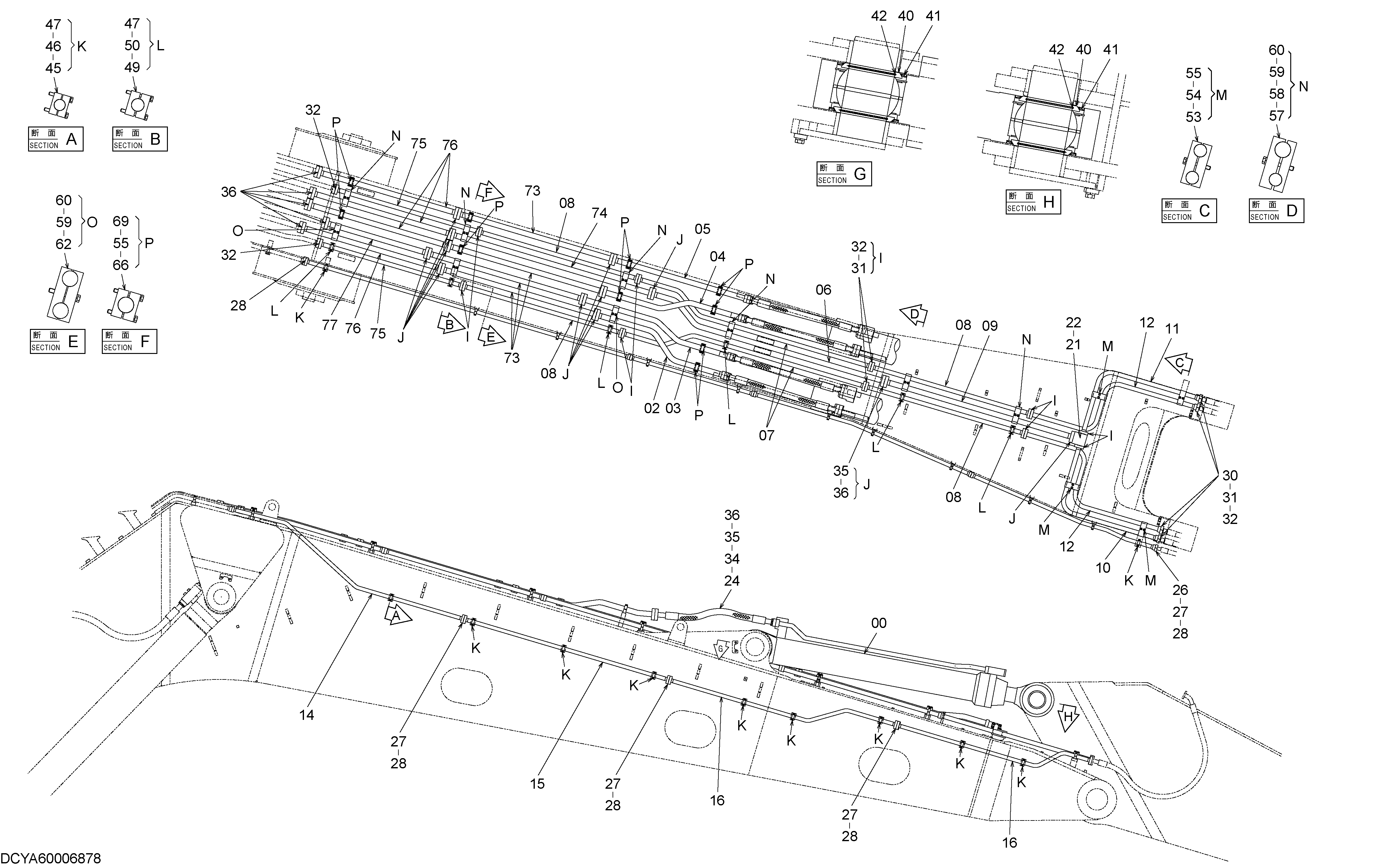

Гидролинии рабочего оборудования (3) — HITACHI EX1900-6

Заводская схема «Гидролинии рабочего оборудования (3)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4483377 замена: YA00005329	Гидроцилиндр рукояти	2
00	YA00005329	Гидроцилиндр рукояти	2
02	8063481	Трубка	1
03	8063480	Трубка	1
04	8063482	Трубка	1
05	8063483	Трубка	1
06	8063484	Трубка	1
07	8061356	Трубка	2
08	8061357	Трубка	4
09	8063485	Трубка	1
10	8061360	Трубка	1
11	8061362	Трубка	1
12	8061361	Трубка	2
14	8099278	Трубка	1
15	8099277	Трубка	1
16	8083678	Трубка	1
17	8083679	Трубка	1
21	3033046	Блок	1
22	A885002	Пробка	1
22A	957366	Уплотнительное кольцо	1
24	4343358	Шланг	4
26	4089703	Разъёмный фланец	2
27	4508805	Уплотнительное кольцо	4
28	4146848	Болт с внутренним шестигранником	20
30	4075854	Разъёмный фланец	8
31	4510169	Уплотнительное кольцо	14
32	4146847	Болт с внутренним шестигранником	64
34	4169565	Разъёмный фланец	8
35	4510170	Уплотнительное кольцо	16
36	4702899	Болт с внутренним шестигранником	84
40	4259861	Шайба	8
41	4231801	Пылезащитное уплотнение	8
42	4259864	Пылезащитное уплотнение	8
45	4334364	Хомут трубки	22
46	4383729	Болт	22
47	A590912	Пружинная шайба	34
49	4342723	Хомут трубки	12
50	4702860	Болт	12
53	4368932	Хомут трубки	8
54	4702862	Болт	8
55	A590914	Пружинная шайба	28
57	4368933	Хомут трубки	6
58	4216191	Хомут трубки	6
59	4702864	Болт	18
60	A590916	Пружинная шайба	18
62	4368931	Хомут трубки	6
66	4357265	Хомут трубки	20
69	4702863	Болт	20
73	8063494	Трубка	4
74	8099274	Трубка	1
75	8099276	Трубка	2
76	8099273	Трубка	4
77	8099275	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
