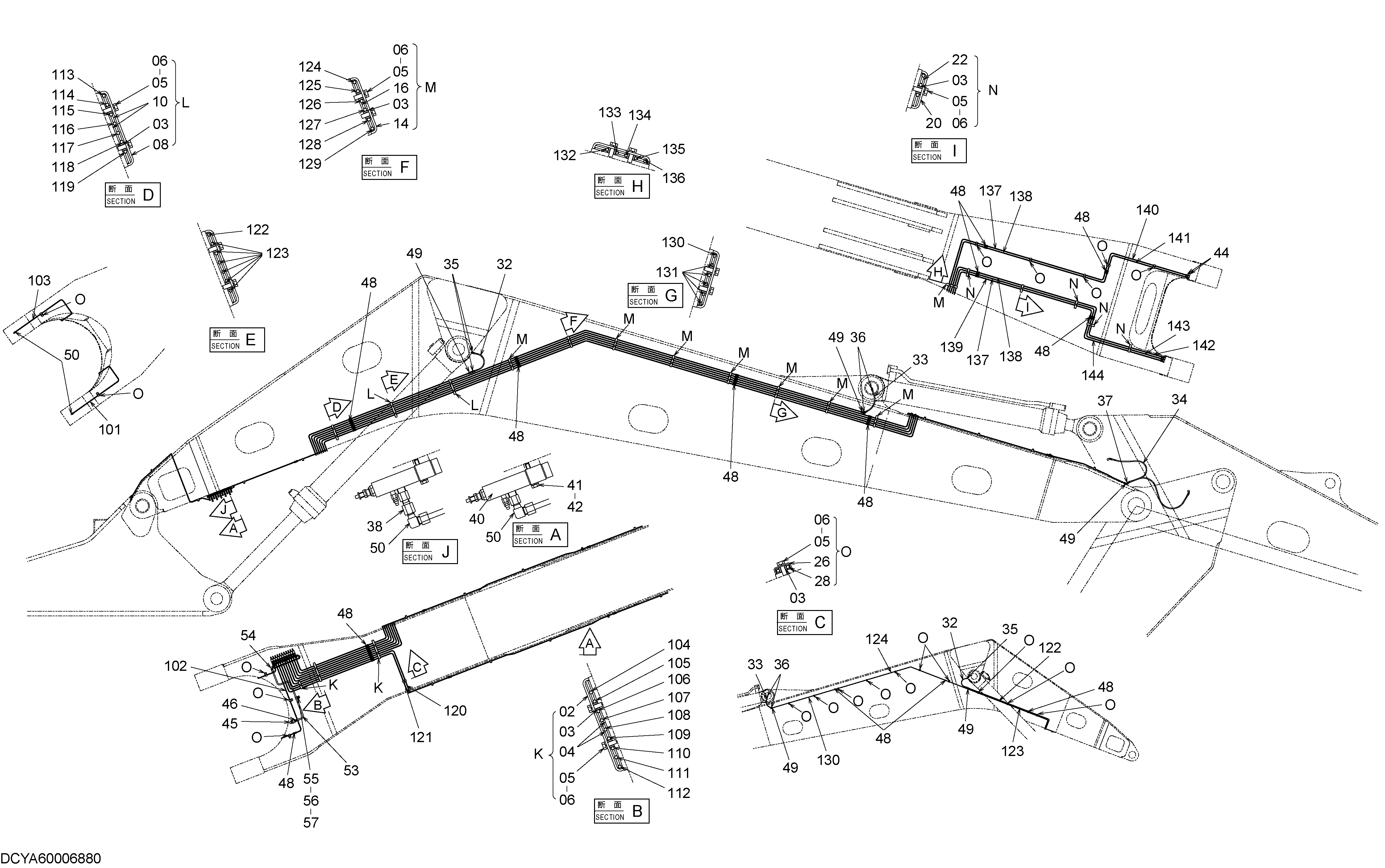

Трубопроводы системы смазки (стрела 15.0m) — HITACHI EX1900-6

Заводская схема «Трубопроводы системы смазки (стрела 15.0m)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4322595	Хомут	2
03	4322539	Проставка	55
04	4271443	Резиновая прокладка	4
05	4357359	Болт	55
06	A590912	Пружинная шайба	55
08	4322594	Хомут	3
10	4271444	Резиновая прокладка	6
14	4322593	Хомут	9
16	4271445	Резиновая прокладка	18
20	4322592	Хомут	6
22	4261214	Резиновая прокладка	12
26	4322591	Хомут	21
28	4261215	Резиновая прокладка	42
32	4277083	Шланг	2
33	4279697	Шланг	2
34	4279698	Шланг	5
35	4147585	Адаптер	4
36	4147586	Угловой штуцер	4
37	4203738	Угловой штуцер	5
38	4015427	Адаптер	5
40	4630714	Клапан	1
41	4350625	Болт	3
42	4225467	Пружинная шайба	3
44	94-2022	Пробка	2
45	4154654	Адаптер	1
46	94-1302	Адаптер	1
48	4323757	Адаптер	48
49	4323756	Адаптер	9
50	4323758	Угловой штуцер	13
53	9727238	Трубка	1
54	4037761	Угловой штуцер	1
54A	4509180	Уплотнительное кольцо	1
55	4138227	Хомут трубки	1
56	4402074	Болт	1
57	A590910	Пружинная шайба	1
101	4452055	Трубка	1
102	4630820	Трубка	1
103	4452057	Трубка	1
104	4452058	Трубка	1
105	4630816	Трубка	1
106	4452060	Трубка	1
107	4630817	Трубка	1
108	4452062	Трубка	1
109	4630818	Трубка	1
110	4452064	Трубка	1
111	4630819	Трубка	1
112	4452066	Трубка	1
113	4452067	Трубка	1
114	4452068	Трубка	1
115	4452069	Трубка	1
116	4452070	Трубка	1
117	4452071	Трубка	1
118	4452072	Трубка	1
119	4452073	Трубка	1
120	4452074	Трубка	1
121	4452075	Трубка	1
122	4452076	Трубка	2
123	4452077	Трубка	7
124	4630601	Трубка	2
125	4630602	Трубка	1
126	4630603	Трубка	1
127	4630604	Трубка	1
128	4630605	Трубка	1
129	4630606	Трубка	1
130	4452084	Трубка	2
131	4452085	Трубка	5
132	4452086	Трубка	1
133	4452087	Трубка	1
134	4452088	Трубка	1
135	4452089	Трубка	1
136	4452090	Трубка	1
137	4452091	Трубка	2
138	4452092	Трубка	2
139	4452093	Трубка	1
140	4452094	Трубка	1
141	4452095	Трубка	1
142	4452096	Трубка	1
143	4452097	Трубка	1
144	4452098	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
