Двигатель отопитель трубопроводы (топливный) — HITACHI EX1900-6

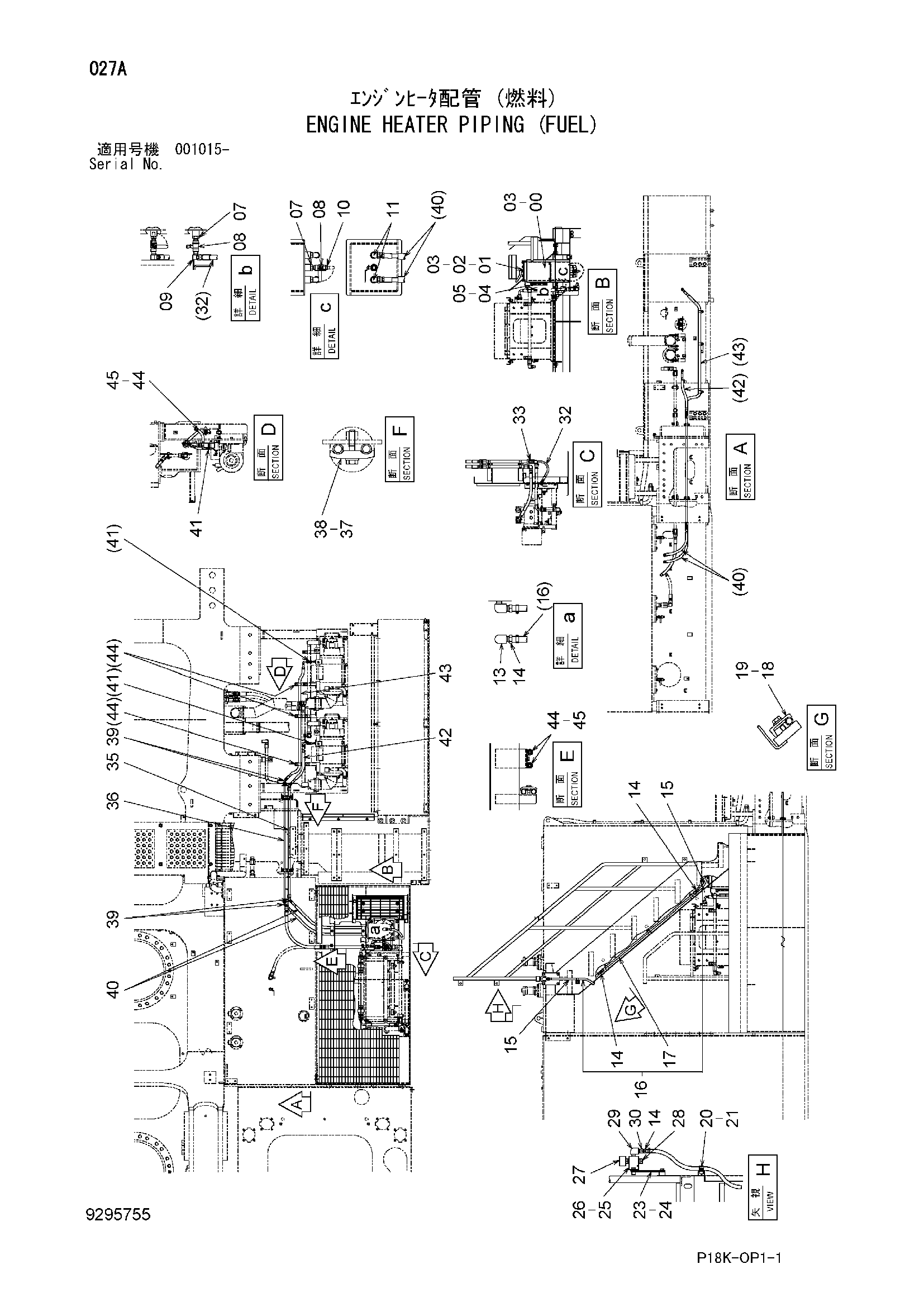

Заводская схема «Двигатель отопитель трубопроводы (топливный)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024720 | Топливный бак | 1 |
| 01 | 4056216 | Крышка | 1 |
| 02 | A810165 | Уплотнительное кольцо | 1 |
| 03 | J271030 | Болт с шайбой | 10 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8033923 | Указатель уровня | 1 |
| 04A | 4100967 | Болт | 2 |
| 05 | 449558 | Уплотнительная шайба | 4 |
| 07 | 4229648 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4209782 | Шаровой клапан | 2 |
| 09 | 4154657 | Угловой штуцер | 1 |
| 10 | 94-2023 | Пробка | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 94-0631 | Угловой штуцер | 1 |
| 14 | 4445292 | Соединение | 4 |
| 15 | 4514700 | Зажим шланг | 4 |
| 16 | 4688035 | Топливный шланг | 1 |
| 17 | 9766256 | Трубка | 1 |
| 18 | 4138227 | Хомут трубки | 3 |
| 19 | J271040 | Болт с шайбой | 3 |
| 19A | J901040 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4190273 | Зажим | 1 |
| 21 | J271025 | Болт с шайбой | 1 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 9770092 | Кронштейн | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 8085345 | Блок | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4162166 | Сапун | 1 |
| 28 | 4291577 | Пробка | 1 |
| 29 | 94-0632 | Угловой штуцер | 1 |
| 30 | 94-1602 | Переходник | 1 |
| 32 | 4676029 | Шланг | 1 |
| 33 | A852333 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 9770003 | Трубка | 1 |
| 36 | 9770021 | Трубка | 1 |
| 37 | 4053593 | Хомут трубки | 2 |
| 38 | J271050 | Болт с шайбой | 2 |
| 38A | J901050 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | A852233 | Угловой штуцер | 4 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4689927 | Топливный шланг | 2 |
| 41 | 4215650 | Адаптер | 2 |
| 42 | 4689928 | Топливный шланг | 1 |
| 43 | 4689929 | Топливный шланг | 1 |
| 44 | 4190263 | Зажим | 7 |
| 45 | J271030 | Болт с шайбой | 5 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
