Механизм натяжения трубопроводы (2) — HITACHI EX1900-6

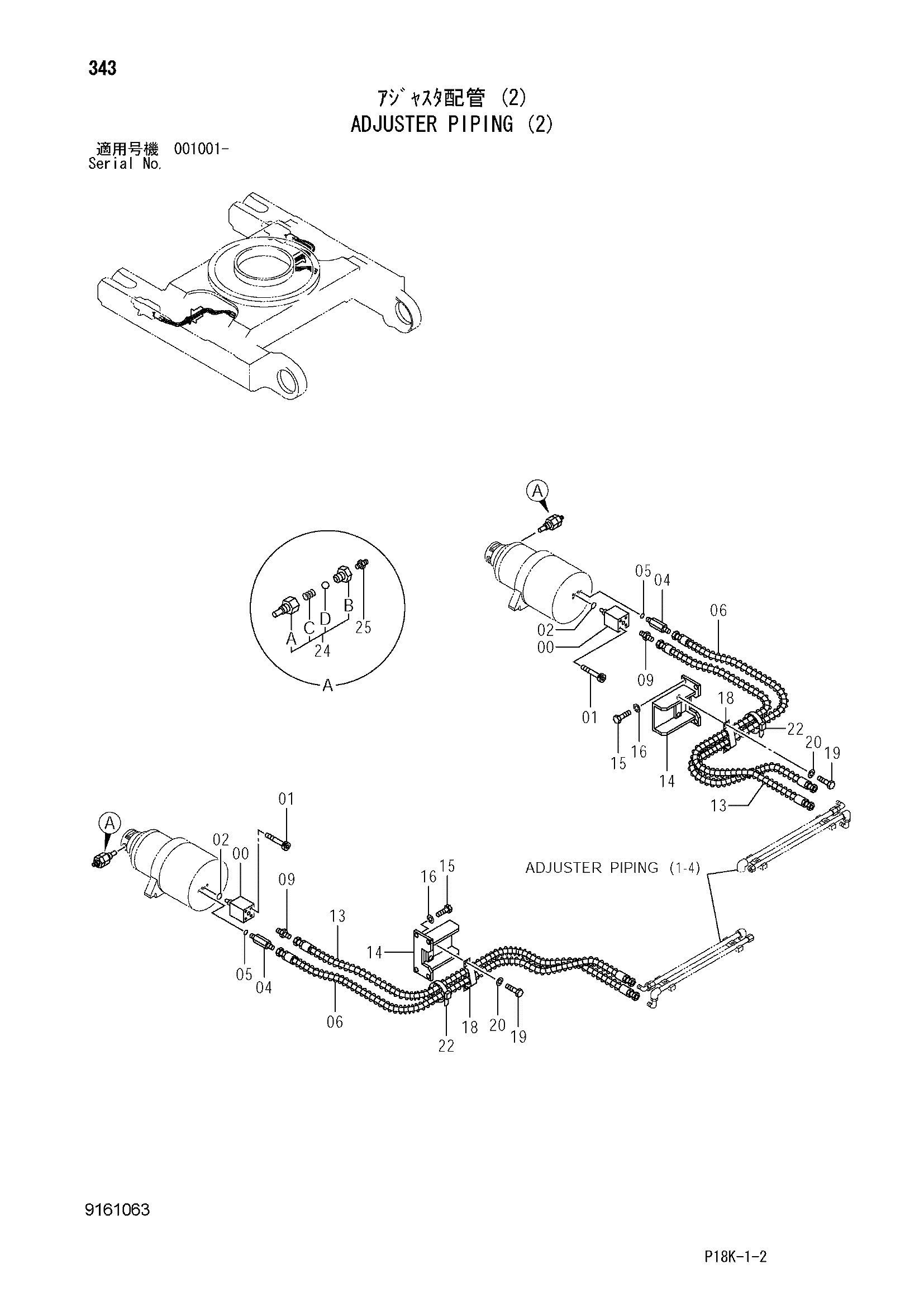

Заводская схема «Механизм натяжения трубопроводы (2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4186035 | Клапан | 2 |
| 01 | M340871 | Болт с внутренним шестигранником | 8 |
| 02 | 985099 | Уплотнительное кольцо | 2 |
| 04 | 4379009 | Адаптер | 2 |
| 05 | 4506418 | Уплотнительное кольцо | 2 |
| 06 | 4482458 | Шланг | 2 |
| 09 | A852122 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 2 |
| 13 | 4482460 | Шланг | 2 |
| 14 | 8034892 | Кронштейн | 2 |
| 15 | J931640 | Болт | 8 |
| 16 | A590916 | Пружинная шайба | 8 |
| 18 | 4186039 | Хомут | 2 |
| 19 | J901016 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 24 | 9175088 | Клапан | 2 |
| 24A | 3007166 | Клапан | 1 |
| 24B | 3007167 | Клапан | 1 |
| 24C | 4049951 | Пружина | 1 |
| 24D | 4131360 | Шарик | 1 |
| 25 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
