Рукоять (4.0M) детали — HITACHI EX1900-5

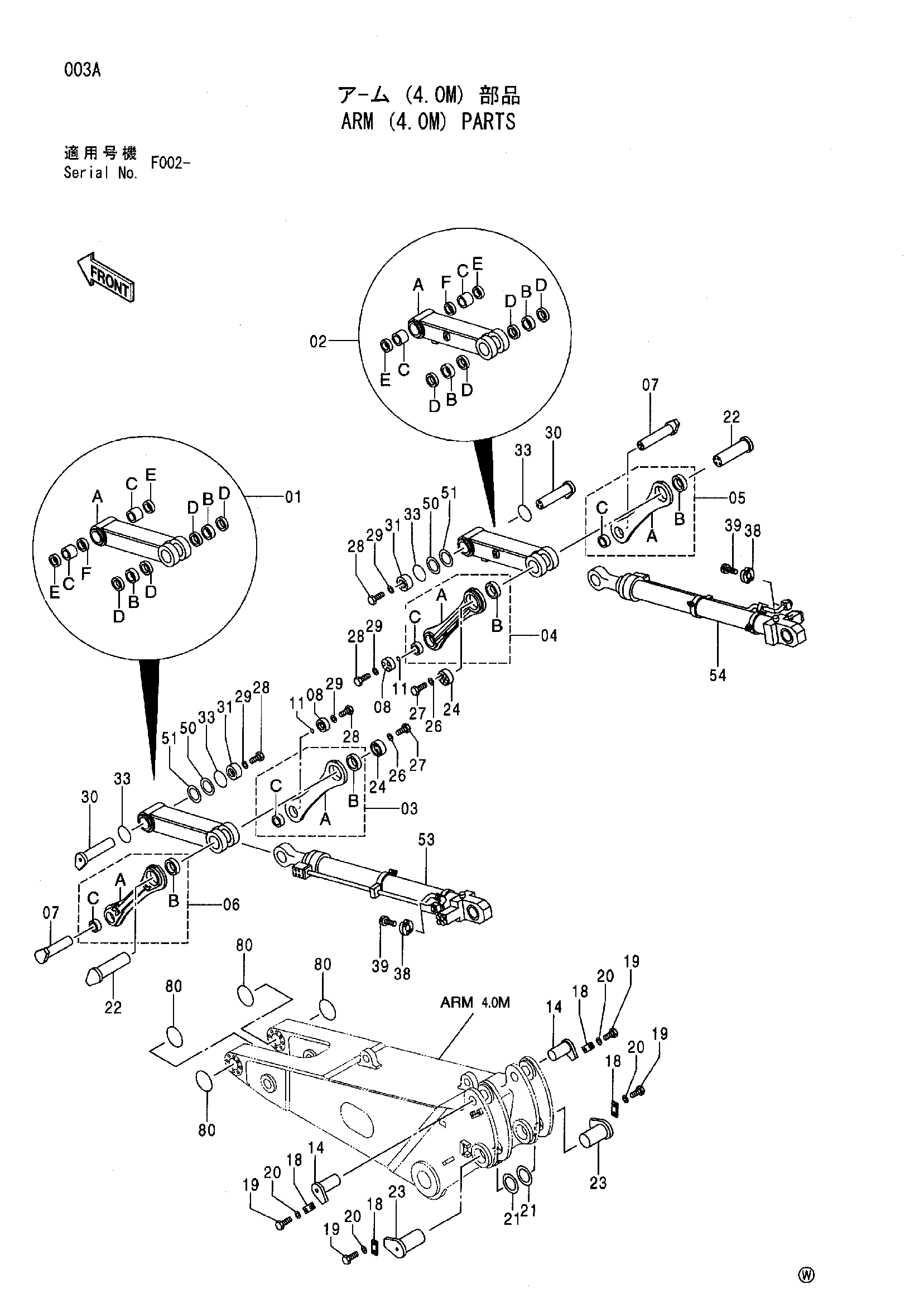

Заводская схема «Рукоять (4.0M) детали» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9202450	Тяга	1
01A	7040546	Тяга	1
01B	4198312	Втулка	2
00C	4098101	Втулка	2
01D	4129736	Пылезащитное уплотнение	4
01E	4112238	Пылезащитное уплотнение	2
01F	4456146	Проставка	1
02	9204393	Тяга	1
02A	7040839	Тяга	1
02B	4198312	Втулка	2
02C	4098101	Втулка	2
02D	4129736	Пылезащитное уплотнение	4
02E	4112238	Пылезащитное уплотнение	2
02F	4456146	Проставка	1
03	9202429	Тяга	1
03A	8084434	Тяга	1
03B	4136526	Втулка	1
03C	4319916	Втулка	1
04	9202430	Тяга	1
04A	8084435	Тяга	1
04B	4136526	Втулка	1
04C	4319916	Втулка	1
05	9202431	Тяга	1
05A	8084436	Тяга	1
05B	4136526	Втулка	1
05C	4319916	Втулка	1
06	9202432	Тяга	1
06A	8084437	Тяга	1
06B	4136526	Втулка	1
06C	4319916	Втулка	1
07	8084178	Палец	2
08	4454910	Ограничитель	2
11	4506420	Уплотнительное кольцо	2
14	8037617	Палец	2
18	4179432	Пластина	4
19	J912045	Болт	8
20	A590920	Пружинная шайба	8
21	4459719	Пластина	2
22	8057181	Палец	2
23	8085339	Палец	2
24	4454912	Ограничитель	2
26	A590920	Пружинная шайба	8
27	J912060	Болт	8
28	J901645	Болт	12
29	A590916	Пружинная шайба	12
30	8084168	Палец	2
31	4393382	Ограничитель	2
33	4487685	Уплотнительное кольцо	4
38	4075854	Разъёмный фланец	8
39	M341650	Болт с внутренним шестигранником	16
50	4199997	Регулировочная шайба 1.0	2
51	4199998	Регулировочная шайба 2.3	2
53	4478057	Гидроцилиндр ковша	1
54	4478058	Гидроцилиндр ковша	1
80	4487592	Уплотнительное кольцо	4
