Гусеничная цепь 800mmG — HITACHI EX1900-5

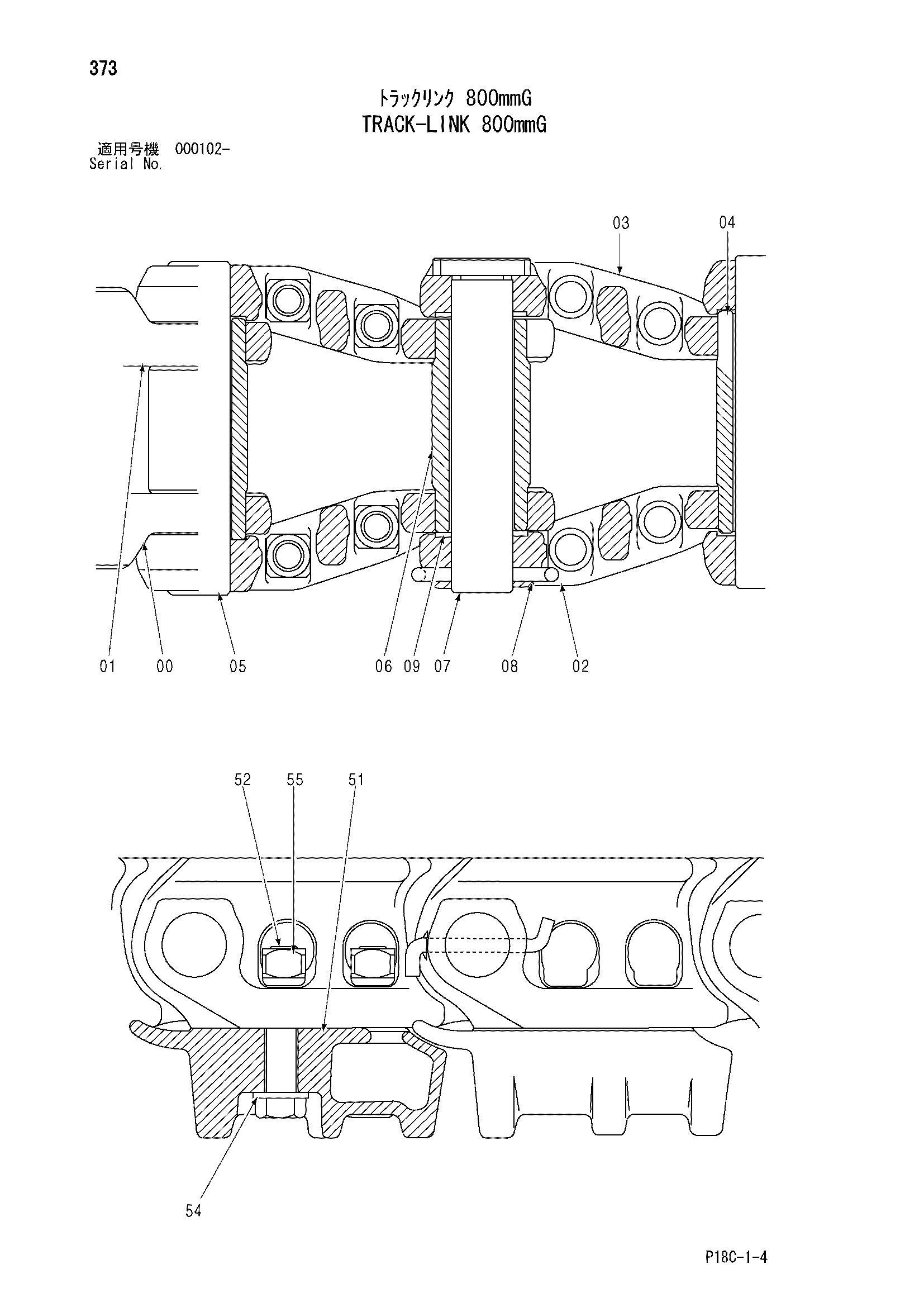

Заводская схема «Гусеничная цепь 800mmG» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9163813 | Гусеничная цепь | 2 | |
| 00-09 | 4334483 | Гусеничная цепь | 1 |
| 00 | 4328934 | Гусеничная цепь R | 47 |
| 01 | 4328935 | Гусеничная цепь L | 47 |
| 02 | 4334489 | Гусеничная цепь M | 2 |
| 03 | 4334484 | Гусеничная цепь M | 2 |
| 04 | 4184423 | Втулка гусеница | 47 |
| 05 | 4184421 | Палец тяга | 47 |
| 06 | 4328938 | Соединительная втулка | 2 |
| 07 | 4184424 | Соединительный палец | 2 |
| 08 | 4185535 | Стопорный палец | 2 |
| 09 | 4328939 | Втулка | 4 |
| 51 | 1024746 | Башмак | 49 |
| 52 | 3079376 | Болт башмак | 196 |
| 54 | 3034713 | Шайба | 196 |
| 55 | 4189671 | Гайка спекиал | 196 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
