Гидролинии рабочего оборудования (1)(погрузчик) — HITACHI EX1900-5

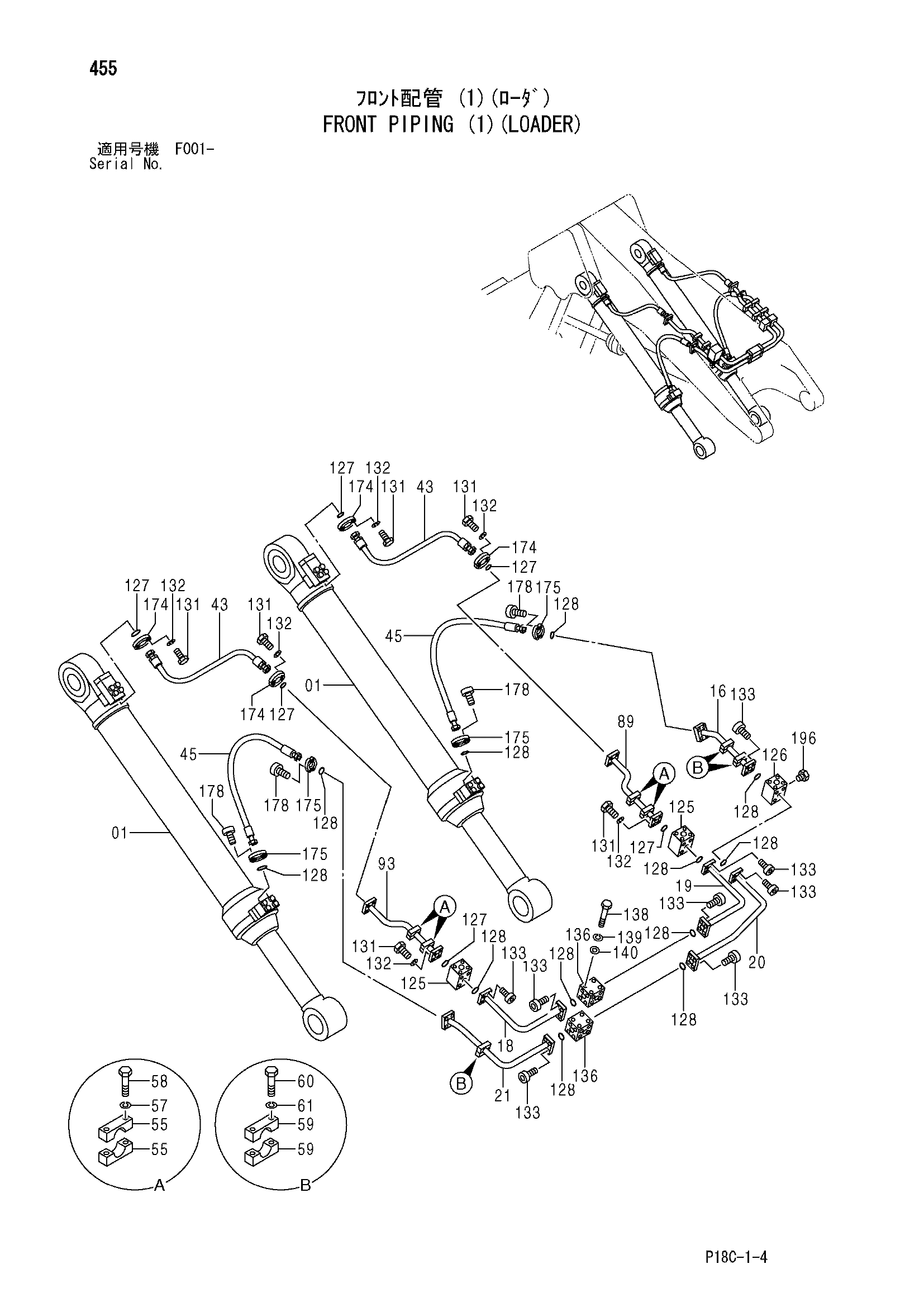

Заводская схема «Гидролинии рабочего оборудования (1)(погрузчик)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4474729 | Гидроцилиндр стрелы | 2 |
| 16 | 8057335 | Трубка | 1 |
| 18 | 8069412 | Трубка | 1 |
| 18 | 8089060 | Трубка | 1 |
| 19 | 8069414 | Трубка | 1 |
| 20 | 8069437 | Трубка | 1 |
| 21 | 7033356 | Трубка | 1 |
| 43 | 4347830 | Шланг | 2 |
| 45 | 4349967 | Шланг | 2 |
| 55 | 4357265 | Хомут трубки | 8 |
| 57 | A590914 | Пружинная шайба | 8 |
| 58 | J901402 | Болт | 8 |
| 59 | 4342723 | Хомут трубки | 6 |
| 60 | J901200 | Болт | 6 |
| 61 | A590912 | Пружинная шайба | 6 |
| 89 | 8063490 | Трубка | 1 |
| 93 | 8037761 | Трубка | 1 |
| 93 | 8089058 | Трубка | 1 |
| 125 | 3095849 | Блок | 2 |
| 126 | 3033047 | Блок | 1 |
| 127 | 4510170 | Уплотнительное кольцо | 6 |
| 128 | 4510169 | Уплотнительное кольцо | 12 |
| 131 | J912070 | Болт | 24 |
| 132 | A590920 | Пружинная шайба | 24 |
| 133 | M341650 | Болт с внутренним шестигранником | 32 |
| 136 | 3079532 | Блок | 2 |
| 138 | 4387683 | Болт | 4 |
| 139 | A590914 | Пружинная шайба | 4 |
| 140 | A590114 | Плоская шайба | 4 |
| 174 | 4169565 | Разъёмный фланец | 8 |
| 175 | 4075854 | Разъёмный фланец | 8 |
| 178 | M341650 | Болт с внутренним шестигранником | 16 |
| 196 | 4093624 | Пробка | 1 |
| 196A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
