Гидроцилиндр рукояти — HITACHI EX1900-5

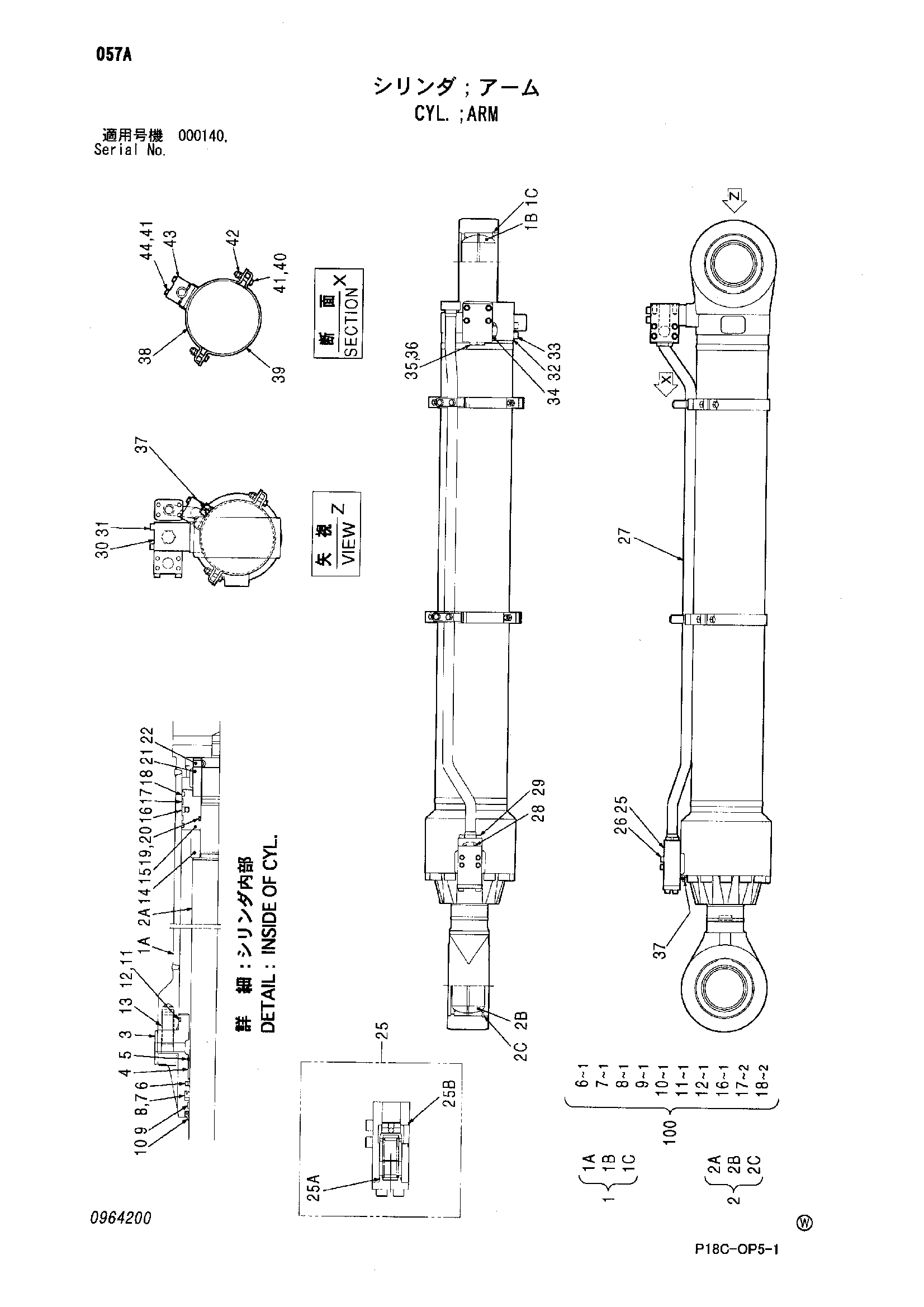

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4633431	Гидроцилиндр рукояти	1
1	0964201	Труба гидроцилиндра	1
1B	0336306	Подшипник. спхерикал	1
1C	0336307	Стопорное кольцо	1
2	0964202	Шток поршня	1
2B	0336306	Подшипник. спхерикал	1
2C	0336307	Стопорное кольцо	1
3	0964203	Головка гидроцилиндра	1
4	4392642	Втулка	1
5	0834507	Стопорное кольцо	1
6	0964204	Опорное кольцо	1
7	0257507	Кольцо U	1
8	0257527	Опорное кольцо	1
9	0706903	Направляющее кольцо	1
10	0809403	Грязесъёмное кольцо	1
11	0725520	Уплотнительное кольцо	1
12	0725521	Опорное кольцо	1
13	0317711	Болт с внутренним шестигранником	11
14	0339705	Амортизирующий подшипник	1
15	0454805	Поршень	1
16	0454806	Уплотнительное кольцо	1
17	0454807	Кольцо	2
18	0454808	Кольцо	2
19	0339710	Уплотнительное кольцо	1
20	0339711	Опорное кольцо	2
21	0339708	Гайка	1
22	0339709	Установочный винт	1
25	0411103	Клапан замедленного возврата	1
26	M341600	Болт с внутренним шестигранником	4
27	0454809	Трубка	1
28	4123444	Уплотнительное кольцо	1
29	4104495	Болт с внутренним шестигранником	4
30	0454810	Соединение	1
31	0454811	Болт с внутренним шестигранником	4
32	0454812	Соединение	1
33	0317223	Болт с внутренним шестигранником	4
34	0317224	Уплотнительное кольцо	2
35	0317227	Пробка	1
36	0317230	Уплотнительное кольцо	1
37	0643016	Воздушный клапан	2
38-44	0964205	Комплект лента	1
38	0454813	Лента	2
39	0454814	Лента	2
40	0259111	Болт	4
41	0259112	Пружинная шайба	8
42	0454815	Гайка	4
43	0242729	Держатель	2
44	0454816	Болт	4
100	4634047	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
