Обратные трубопроводы (двигатель платформа) — HITACHI EX1900-5

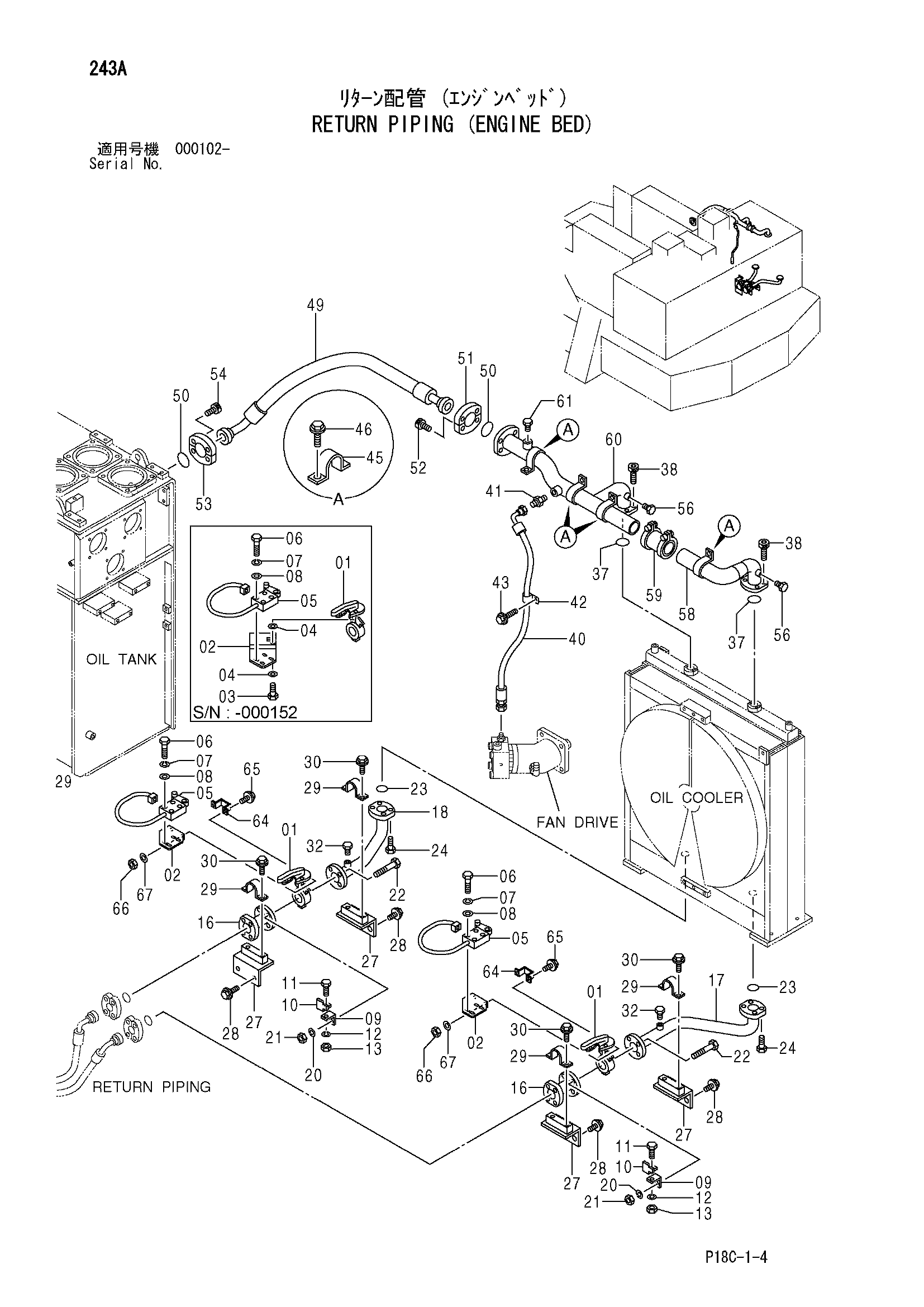

Заводская схема «Обратные трубопроводы (двигатель платформа)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4423845 замена: 4646970 | Клапан | 2 |
| 01 | 4646790 | Клапан | 2 |
| 02 | 8077183 | Кронштейн | 2 |
| 02 | 3106864 | Кронштейн | 2 |
| 03 | J900835 | Болт | 4 |
| 04 | A590108 | Плоская шайба | 8 |
| 05 | 4298612 | Выключатель концевой | 2 |
| 06 | J900614 замена: J900616 | Болт | 8 |
| 06 | J900616 | Болт | 8 |
| 07 | A590906 | Пружинная шайба | 8 |
| 08 | A590106 | Плоская шайба | 8 |
| 09 | 4356153 | Угол | 2 |
| 10 | 4257159 | Кронштейн | 2 |
| 11 | J901020 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J950010 | Гайка | 2 |
| 16 | 9756408 | Трубка | 2 |
| 17 | 8083529 | Трубка | 1 |
| 18 | 8084825 | Трубка | 1 |
| 20 | A590912 | Пружинная шайба | 8 |
| 21 | J950012 | Гайка | 8 |
| 22 | J901295 | Болт | 8 |
| 23 | 4153538 | Уплотнительное кольцо | 2 |
| 24 | M341240 | Болт с внутренним шестигранником | 8 |
| 27 | 8084699 | Кронштейн | 4 |
| 28 | J031240 | Болт с шайбой | 8 |
| 28 | J281240 замена: J901240 | Болт с шайбой | 8 |
| 29 | 4053865 | Хомут трубки | 4 |
| 30 | J011025 | Болт с шайбой | 8 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 32 | A885002 | Пробка | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4153538 | Уплотнительное кольцо | 2 |
| 38 | M341240 | Болт с внутренним шестигранником | 8 |
| 40 | 4458123 | Шланг | 1 |
| 41 | A852166 | Адаптер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4190263 | Зажим | 1 |
| 43 | J021025 | Болт с шайбой | 1 |
| 43 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 45 | 4000909 | Хомут трубки | 4 |
| 46 | J011030 | Болт с шайбой | 8 |
| 46 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 49 | 4184839 | Шланг | 1 |
| 50 | 4293250 | Уплотнительное кольцо | 2 |
| 51 | 4103398 | Разъёмный фланец | 2 |
| 52 | M341250 | Болт с внутренним шестигранником | 4 |
| 53 | 4210695 | Разъёмный фланец | 2 |
| 54 | M341450 | Болт с внутренним шестигранником | 4 |
| 56 | A885002 | Пробка | 2 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 8087010 | Трубка | 1 |
| 59 | 4071215 | Муфта | 1 |
| 60 | 7041823 | Трубка | 1 |
| 61 | A885006 | Пробка | 1 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4649168 | Кронштейн | 2 |
| 65 | J260820 | Болт с шайбой | 4 |
| 65A | J900820 | Болт | 1 |
| 65B | A590108 | Плоская шайба | 1 |
| 66 | M500807 | Гайка | 4 |
| 67 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
