Гидроцилиндр ковша (левый)(погрузчик) — HITACHI EX1900-5

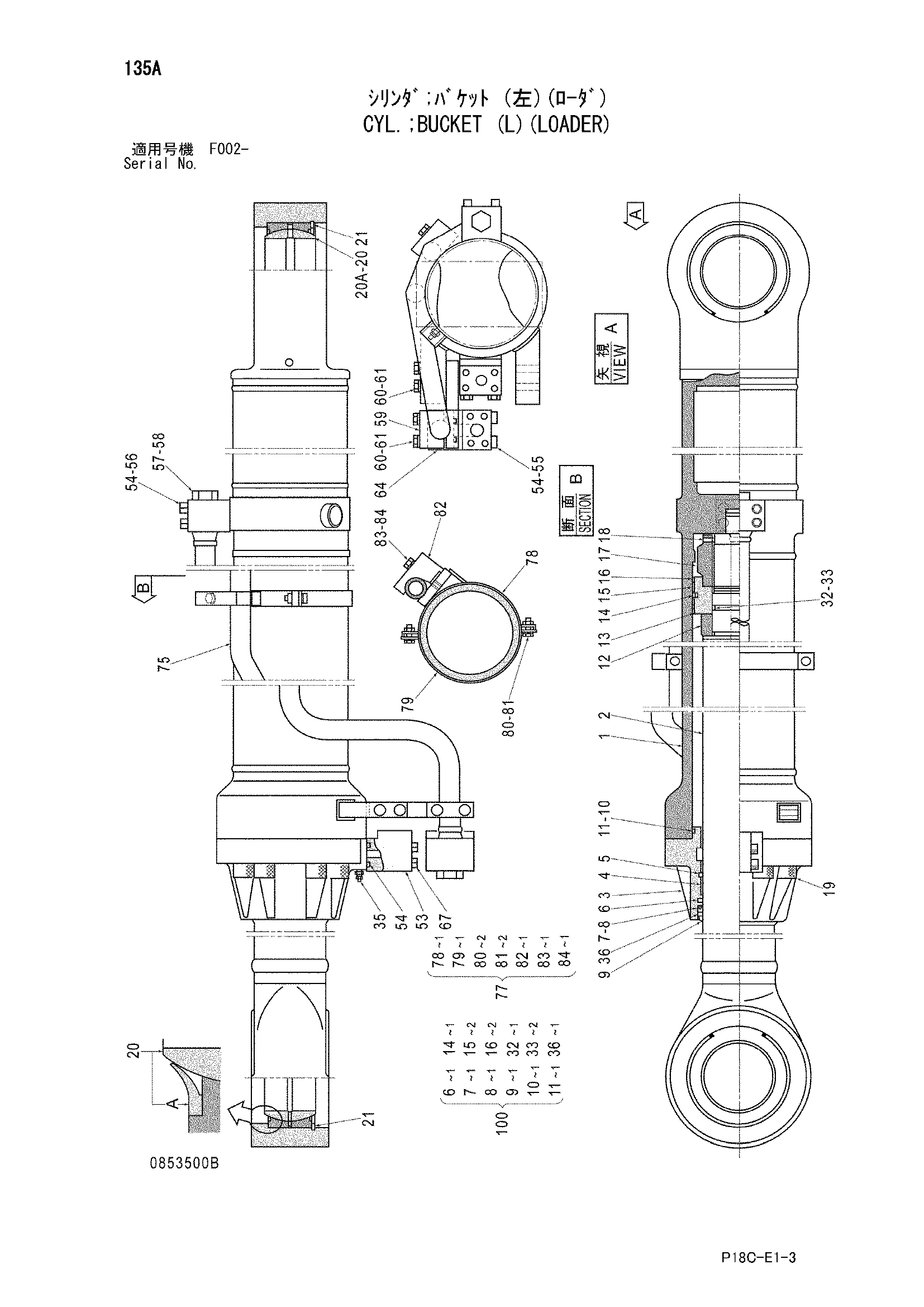

Заводская схема «Гидроцилиндр ковша (левый)(погрузчик)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4482918 | Гидроцилиндр ковша (левый) | 1 | |
| 1-36 | 4483567 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 0853509 | Труба гидроцилиндра | 1 |
| 2 | 0853501 | Шток поршня | 1 |
| 3 | 0853502 | Головка гидроцилиндра | 1 |
| 4 | 4392642 | Втулка | 1 |
| 5 | 0853504 | Стопорное кольцо | 1 |
| 6 | 0336605 замена: 0964204 | Уплотнительное кольцо | 1 |
| 6 | 0964204 | Уплотнительное кольцо | 1 |
| 7 | 0257507 замена: 0964206 | U-образная манжета | 1 |
| 7 | 0964206 | U-образная манжета | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0853505 замена: 0964207 | Грязесъёмное кольцо | 1 |
| 9 | 0964207 | Грязесъёмное кольцо | 1 |
| 10 | 0853506 замена: A811210 | Уплотнительное кольцо | 1 |
| 10 | A811210 | Уплотнительное кольцо | 1 |
| 11 | 0853507 | Опорное кольцо | 1 |
| 12 | 0336606 | Амортизирующий подшипник | 1 |
| 13 | 0336607 замена: 0853601 | Поршень | 1 |
| 13 | 0853601 | Поршень | 1 |
| 14 | 0242712 | Уплотнительное кольцо | 1 |
| 15 | 0317409 | Кольцо | 2 |
| 15 | 0831308 | Направляющее кольцо | 2 |
| 16 | 0242714 | Кольцо | 2 |
| 17 | 0336608 | Гайка | 1 |
| 18 | 4199819 | Установочный винт | 1 |
| 19 | 0332503 | Болт с внутренним шестигранником | 8 |
| 20 | 0257521 | Подшипник. спх.рол. | 2 |
| 20A | 4335425 | Уплотнение | 2 |
| 21 | 4094941 | Стопорное кольцо | 2 |
| 32 | 4203611 замена: A811125 | Уплотнительное кольцо | 1 |
| 32 | A811125 | Уплотнительное кольцо | 1 |
| 33 | 0336610 | Опорное кольцо | 2 |
| 35 | 0643016 | Воздушный клапан | 2 |
| 36 | 0853508 | Кольцо | 1 |
| 53 | 0242720 | Соединение | 2 |
| 54 | 4123444 замена: 4069900 | Уплотнительное кольцо | 3 |
| 54 | 4069900 | Уплотнительное кольцо | 3 |
| 55 | 0242727 | Болт с внутренним шестигранником | 4 |
| 56 | 0191916 | Болт с внутренним шестигранником | 4 |
| 57 | 0349308 | Пробка | 2 |
| 58 | 0336419 замена: 992444 | Уплотнительное кольцо | 2 |
| 58 | 992444 | Уплотнительное кольцо | 2 |
| 59 | 0242729 | Держатель | 1 |
| 60 | 0259110 | Болт | 4 |
| 61 | 4069706 | Пружинная шайба | 4 |
| 64 | 0410304 | Пластина | 1 |
| 67 | 0336614 | Болт | 4 |
| 75 | 0410302 | Трубка в сборе | 1 |
| 77 | 4289450 | Лента в сборе | 1 |
| 78 | 0410306 | Лента | 1 |
| 79 | 0336616 | Лента | 1 |
| 80 | J901450 | Болт | 2 |
| 81 | A590914 | Пружинная шайба | 2 |
| 82 | 0379917 замена: 0978313 | Хомут трубки | 1 |
| 82 | 0978313 | Хомут трубки | 1 |
| 83 | J901485 | Болт | 1 |
| 84 | A590914 | Пружинная шайба | 1 |
| 100 | 4474738 замена: 4660629 | Комплект уплотнений | 1 |
| 100 | 4660629 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
