Трубопроводы системы смазки (рукоять)(2) — HITACHI EX1900-5

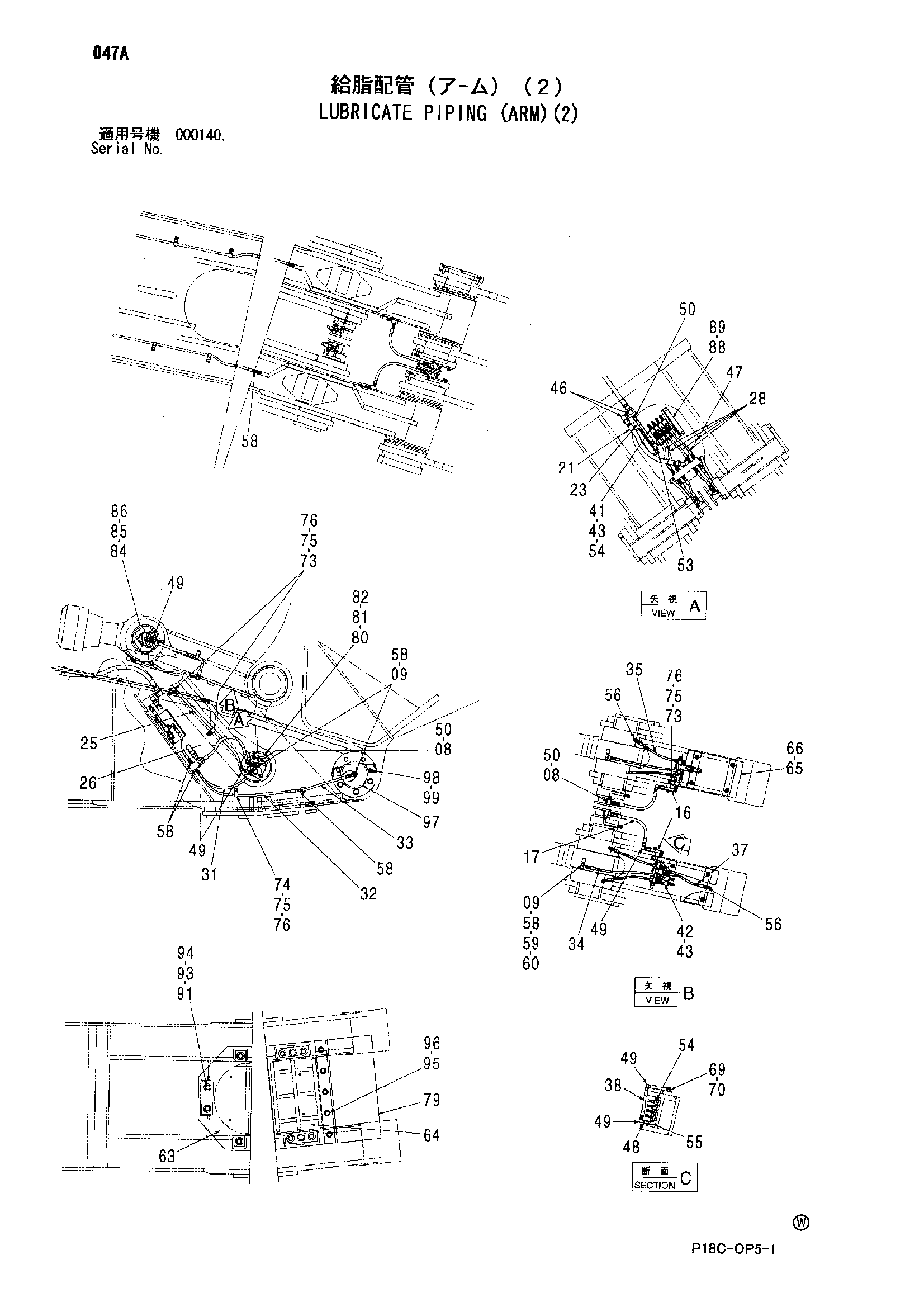

Заводская схема «Трубопроводы системы смазки (рукоять)(2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4188721 | Соединение свивел | 4 |
| 09 | 4303480 | Соединение свивел | 6 |
| 16 | 9761403 | Трубка | 2 |
| 17 | 4464726 | Шланг | 2 |
| 21 | 4476932 | Шланг | 1 |
| 23 | 4476933 | Шланг | 1 |
| 25 | 4476934 | Шланг | 2 |
| 26 | 4464728 | Шланг | 2 |
| 28 | 4476936 | Шланг | 4 |
| 31 | 4476938 | Шланг | 2 |
| 32 | 4476939 | Шланг | 2 |
| 33 | 4476940 | Шланг | 2 |
| 34 | 4609227 | Шланг | 2 |
| 35 | 4464734 | Шланг | 4 |
| 37 | 4464727 | Шланг | 2 |
| 38 | 4609230 | Шланг | 2 |
| 41 | 4411373 | Клапан | 1 |
| 42 | 4411374 | Клапан | 2 |
| 43 | J260845 | Болт с шайбой | 9 |
| 43A | J900845 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 46 | 4156433 | Угловой штуцер | 2 |
| 47 | 4190248 | Угловой штуцер | 1 |
| 48 | 94-0676 | Разъём S | 2 |
| 49 | 4154657 | Угловой штуцер | 12 |
| 50 | 4215650 | Адаптер | 5 |
| 53 | 4154671 | Угловой штуцер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4092534 | Пробка | 3 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4174586 | Угловой штуцер | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4154655 | Угловой штуцер | 6 |
| 58 | 4154651 | Адаптер | 20 |
| 59 | 4031492 | Адаптер | 2 |
| 60 | 94-0630 | Угловой штуцер | 2 |
| 63 | 8091587 | Крышка | 1 |
| 64 | 7043448 | Крышка | 1 |
| 65 | 8093442 | Крышка | 2 |
| 66 | J271240 | Болт с шайбой | 8 |
| 66A | J901240 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 69 | 4138227 | Хомут трубки | 2 |
| 70 | J271040 | Болт с шайбой | 2 |
| 70A | J901040 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 73 | 4192035 | Зажим | 6 |
| 74 | 4190277 | Зажим | 2 |
| 75 | J901020 | Болт | 8 |
| 76 | A590910 | Пружинная шайба | 8 |
| 79 | 9760048 | Резиновая прокладка | 1 |
| 80 | 9756749 | Защитный кожух | 2 |
| 81 | J901635 | Болт | 4 |
| 82 | A590916 | Пружинная шайба | 4 |
| 84 | 8084244 | Защитный кожух | 2 |
| 85 | J901435 | Болт | 4 |
| 86 | A590914 | Пружинная шайба | 4 |
| 88 | 9756754 | Крышка | 1 |
| 89 | J271020 | Болт с шайбой | 4 |
| 89A | J901020 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
| 91 | J902060 | Болт | 10 |
| 93 | A590920 | Пружинная шайба | 10 |
| 94 | A590120 | Плоская шайба | 10 |
| 95 | J901650 | Болт | 5 |
| 96 | A590916 | Пружинная шайба | 5 |
| 97 | 8084249 | Защитный кожух | 2 |
| 98 | J901635 | Болт | 8 |
| 99 | A590916 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
