Топливный бак — HITACHI EX1900-5

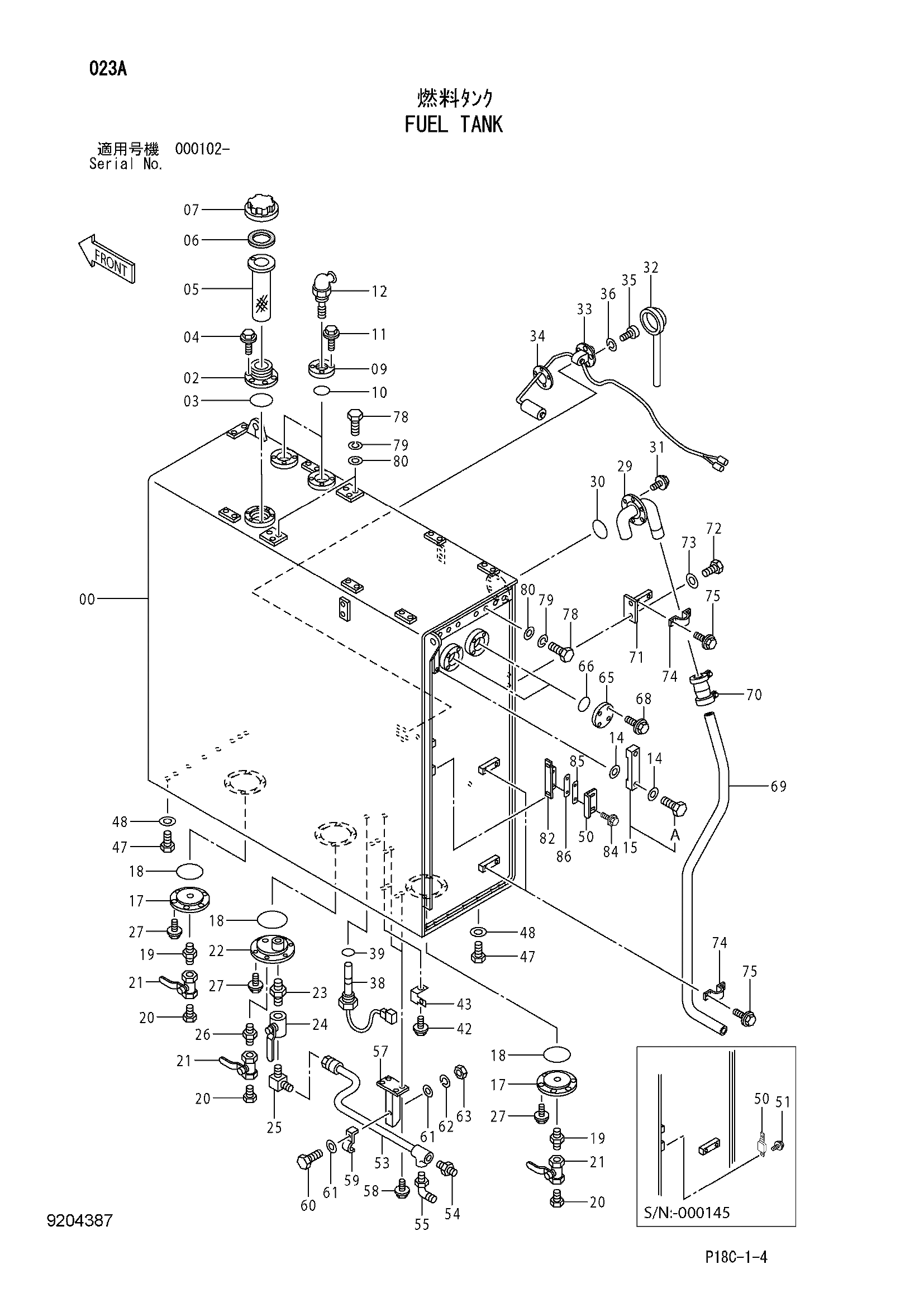

Заводская схема «Топливный бак» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007607 | Топливный бак | 1 |
| 02 | 9756813 | Фланец | 1 |
| 03 | A810115 | Уплотнительное кольцо | 1 |
| 04 | J011025 | Болт с шайбой | 6 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 05 | 4188368 | Сетчатый фильтр | 1 |
| 06 | 4031285 | Манжета резиновый | 1 |
| 07 | 3502384 замена: 3108295 | Колпачок | 1 |
| 07 | 3108295 | Колпачок | 1 |
| 09 | 3092091 | Фланец | 2 |
| 10 | A810075 | Уплотнительное кольцо | 2 |
| 11 | J011240 | Болт с шайбой | 8 |
| 11 | J271240 замена: J901240 | Болт с шайбой | 8 |
| 12 | 4178744 | Клапан | 2 |
| 14 | 449558 | Уплотнительная шайба | 4 |
| 15 | 8033923 | Указатель уровня | 1 |
| 15A | 4100967 | Болт | 2 |
| 17 | 8062009 | Крышка | 2 |
| 18 | A810165 | Уплотнительное кольцо | 3 |
| 19 | 4229648 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 94-2023 | Пробка | 3 |
| 21 | 4209782 | Шаровой клапан | 3 |
| 22 | 8082158 | Крышка | 1 |
| 23 | 94-1707 | Адаптер | 1 |
| 24 | 4393020 | Шаровой клапан | 1 |
| 25 | 94-1407 | Угловой штуцер | 1 |
| 26 | 4142256 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | J011025 | Болт с шайбой | 18 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 18 |
| 29 | 8082118 | Трубка | 1 |
| 30 | A810115 | Уплотнительное кольцо | 1 |
| 31 | J011025 | Болт с шайбой | 6 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 32 | 4207240 | Колпачок | 1 |
| 33 | 4192881 | Поплавок | 1 |
| 34 | 4504289 замена: 4269607 | Манжета | 1 |
| 34 | 4269607 | Манжета | 1 |
| 35 | M430510 | Винт | 5 |
| 36 | A590905 | Пружинная шайба | 5 |
| 38 | 4296637 | Выключатель уровень | 1 |
| 39 | 4506424 | Уплотнительное кольцо | 1 |
| 42 | J021025 | Болт с шайбой | 1 |
| 42 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 43 | 4336875 | Кронштейн | 1 |
| 47 | J833080 | Болт | 15 |
| 48 | 4114408 | Шайба | 15 |
| 50 | 9750231 замена: 4639521 | Ограничитель | 1 |
| 50 | 4639521 | Ограничитель | 1 |
| 51 | J020816 | Болт с шайбой | 2 |
| 51 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 53 | 8085028 | Трубка | 1 |
| 54 | 4129457 | Адаптер | 1 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4169596 | Угловой штуцер | 1 |
| 55A | 4506429 | Уплотнительное кольцо | 1 |
| 57 | 8084841 | Кронштейн | 2 |
| 58 | J021230 | Болт с шайбой | 8 |
| 58 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 59 | 4053697 | Хомут трубки | 2 |
| 60 | J901280 | Болт | 2 |
| 61 | A590112 | Плоская шайба | 4 |
| 62 | A590912 | Пружинная шайба | 2 |
| 63 | J950012 | Гайка | 2 |
| 65 | 4445701 | Крышка | 2 |
| 66 | A810075 | Уплотнительное кольцо | 2 |
| 68 | J011230 | Болт с шайбой | 8 |
| 68 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 69 | 3092707 | Трубка | 1 |
| 70 | 4067833 | Муфта | 1 |
| 70A | 4196261 | Уплотнение | 2 |
| 71 | 9757154 | Кронштейн | 1 |
| 72 | J901225 | Болт | 2 |
| 73 | A590912 | Пружинная шайба | 2 |
| 74 | 4053865 | Хомут трубки | 3 |
| 75 | J011025 | Болт с шайбой | 6 |
| 75 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 78 | J901625 | Болт | 14 |
| 79 | A590916 | Пружинная шайба | 14 |
| 80 | A590116 | Плоская шайба | 14 |
| 82 | 9764679 | Кронштейн | 1 |
| 84 | J260830 | Болт с шайбой | 2 |
| 84A | J900830 | Болт | 1 |
| 84B | A590108 | Плоская шайба | 1 |
| 85 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 86 | 4639524 | Регулировочная шайба 3.2mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
