Гидроцилиндр ковша (правый) <экскаватор> — HITACHI EX1900-5

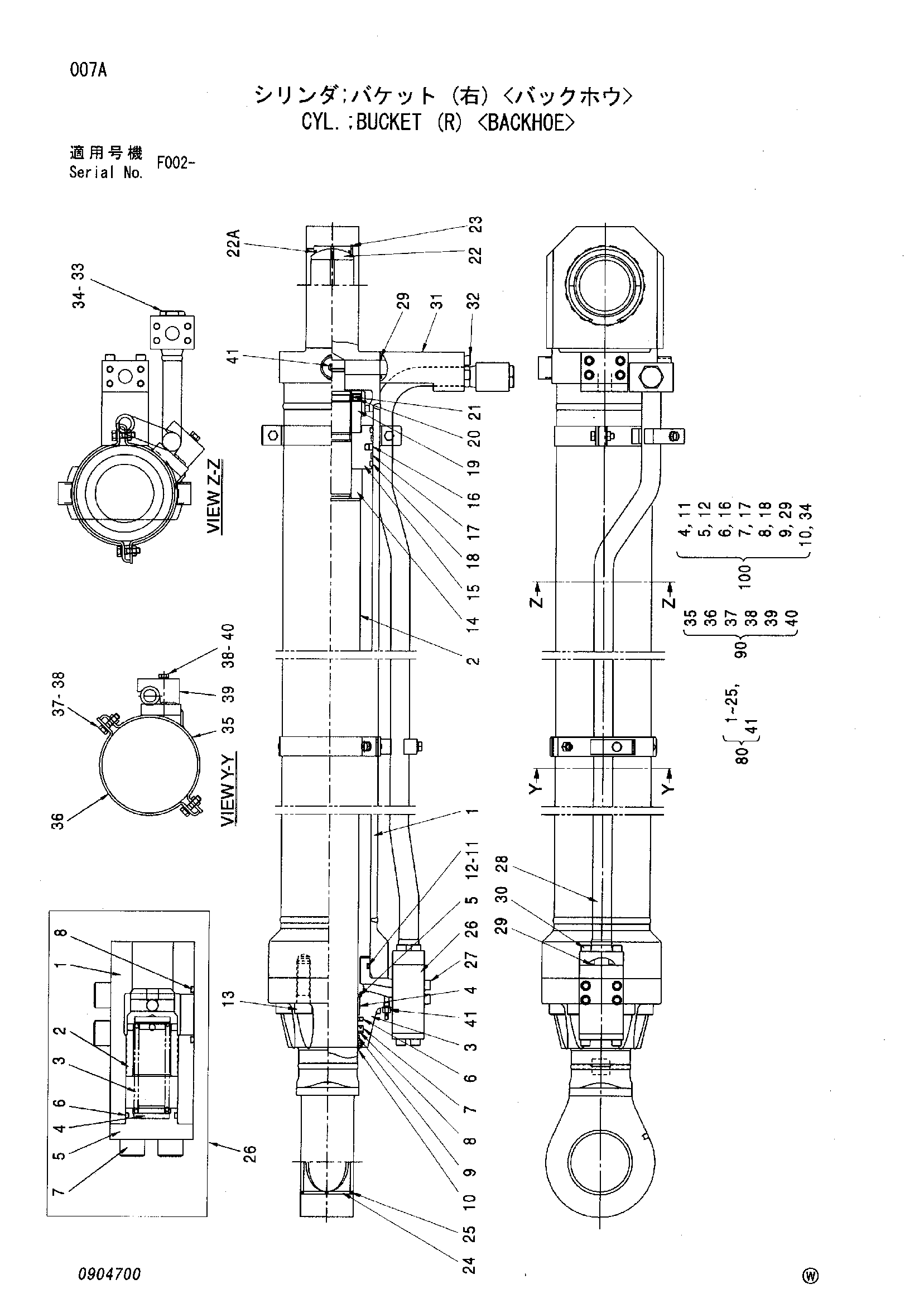

Заводская схема «Гидроцилиндр ковша (правый) <экскаватор>» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4478058 | Гидроцилиндр ковша | 1 | |
| 1 | 0904801 | Труба гидроцилиндра | 1 |
| 2 | 0904802 | Шток поршня | 1 |
| 3 | 0867902 | Головка гидроцилиндра | 1 |
| 4 | 0379905 | Втулка | 1 |
| 5 | 0834707 | Стопорное кольцо | 1 |
| 6 | 0392303 | Уплотнительное кольцо | 1 |
| 7 | 4070027 | U-образная манжета | 1 |
| 8 | 0242706 | Опорное кольцо | 1 |
| 9 | 0392304 | Кольцо | 1 |
| 10 | 4429148 | Грязесъёмное кольцо | 1 |
| 11 | 4123509 | Уплотнительное кольцо | 1 |
| 12 | 0257007 | Опорное кольцо | 1 |
| 13 | 4104472 | Болт с внутренним шестигранником | 8 |
| 14 | 0904803 | Амортизирующий подшипник | 1 |
| 15 | 0834709 | Поршень | 1 |
| 16 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 17 | 0645008 | Направляющее кольцо | 2 |
| 18 | 4199817 | Кольцо | 2 |
| 19 | 0834710 | Гайка | 1 |
| 20 | 0834711 | Установочный винт | 1 |
| 21 | 0109124 | Стальной шарик | 1 |
| 22 | 0257017 | Подшипник. спх.рол. | 1 |
| 22A | 4318787 | Уплотнение | 2 |
| 23 | 4036055 | Стопорное кольцо | 1 |
| 24 | 0834705 | Втулка пальца | 1 |
| 25 | 0809303 | Грязесъёмное кольцо | 2 |
| 26 | 0339712 | Клапан замедленного возврата | 1 |
| 26-1 | 0242723 | Корпус клапан | 1 |
| 26-2 | 0867903 | Клапан словретурн | 1 |
| 26-3 | 4153721 | Пружина | 1 |
| 26-4 | 4094938 | Направляющая пружины | 2 |
| 26-5 | 4094939 | Пробка | 1 |
| 26-6 | 4123446 | Уплотнительное кольцо | 1 |
| 26-7 | 0242725 | Болт с внутренним шестигранником | 4 |
| 26-8 | 4123444 | Уплотнительное кольцо | 1 |
| 27 | M341600 | Болт с внутренним шестигранником | 4 |
| 28 | 0834712 | Трубка | 1 |
| 29 | 4123444 | Уплотнительное кольцо | 2 |
| 30 | 4104495 | Болт с внутренним шестигранником | 4 |
| 31 | 0340112 | Соединение | 1 |
| 32 | 0340113 | Болт с внутренним шестигранником | 4 |
| 33 | 0349308 | Пробка | 1 |
| 34 | 0336419 | Уплотнительное кольцо | 1 |
| 35 | 0411203 | Лента | 2 |
| 36 | 0411204 | Лента | 2 |
| 37 | 0379919 | Болт | 4 |
| 38 | A590914 | Пружинная шайба | 6 |
| 39 | 0379917 | Хомут трубки | 2 |
| 40 | 0379918 | Болт | 2 |
| 41 | 0643016 | Воздушный клапан | 3 |
| 80 | 4478064 | Гидроцилиндр.(пипелесс) | 1 |
| 90 | 4289452 | Лента в сборе | 2 |
| 100 | 4475377 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
