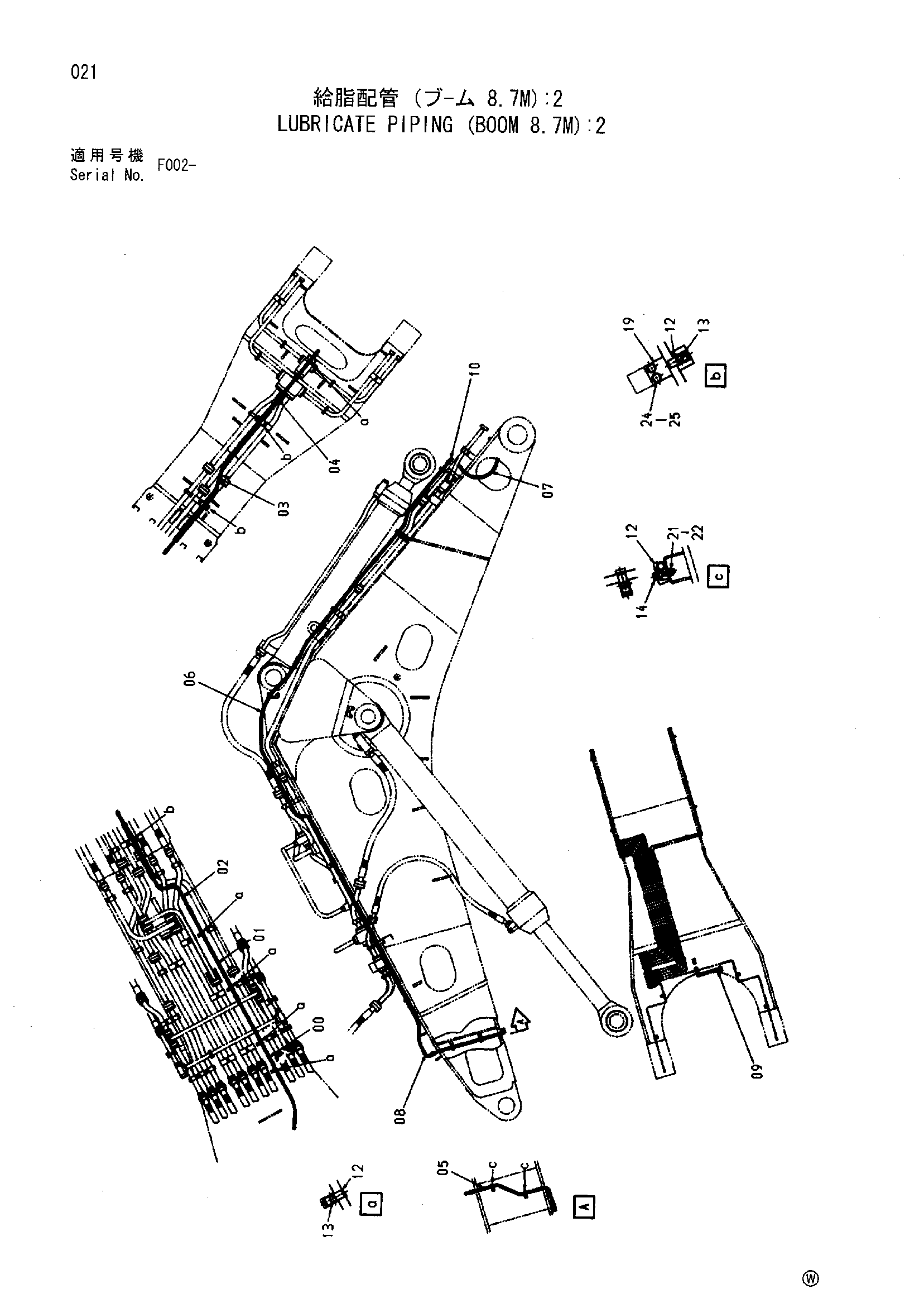

Трубопроводы системы смазки (стрела 8.7M): 2 — HITACHI EX1900-5
Заводская схема «Трубопроводы системы смазки (стрела 8.7M): 2» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758232 | Трубка | 1 |
| 01 | 9756655 | Трубка | 1 |
| 02 | 9761845 | Трубка | 1 |
| 03 | 9761844 | Трубка | 1 |
| 04 | 9756658 | Трубка | 1 |
| 05 | 8085983 | Трубка | 1 |
| 06 | 4477486 | Шланг | 1 |
| 07 | 4454877 | Шланг | 1 |
| 08 | 4443719 | Шланг | 1 |
| 09 | 4221278 | Адаптер | 1 |
| 10 | 4156433 | Угловой штуцер | 1 |
| 12 | 4053595 | Хомут трубки | 10 |
| 13 | J011255 | Болт с шайбой | 8 |
| 14 | J011265 | Болт с шайбой | 2 |
| 19 | 9756686 | Кронштейн | 3 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | J951012 | Гайка | 2 |
| 24 | J901604 | Болт | 6 |
| 25 | A590916 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
