Рукоять 4.0M — HITACHI EX1900-5

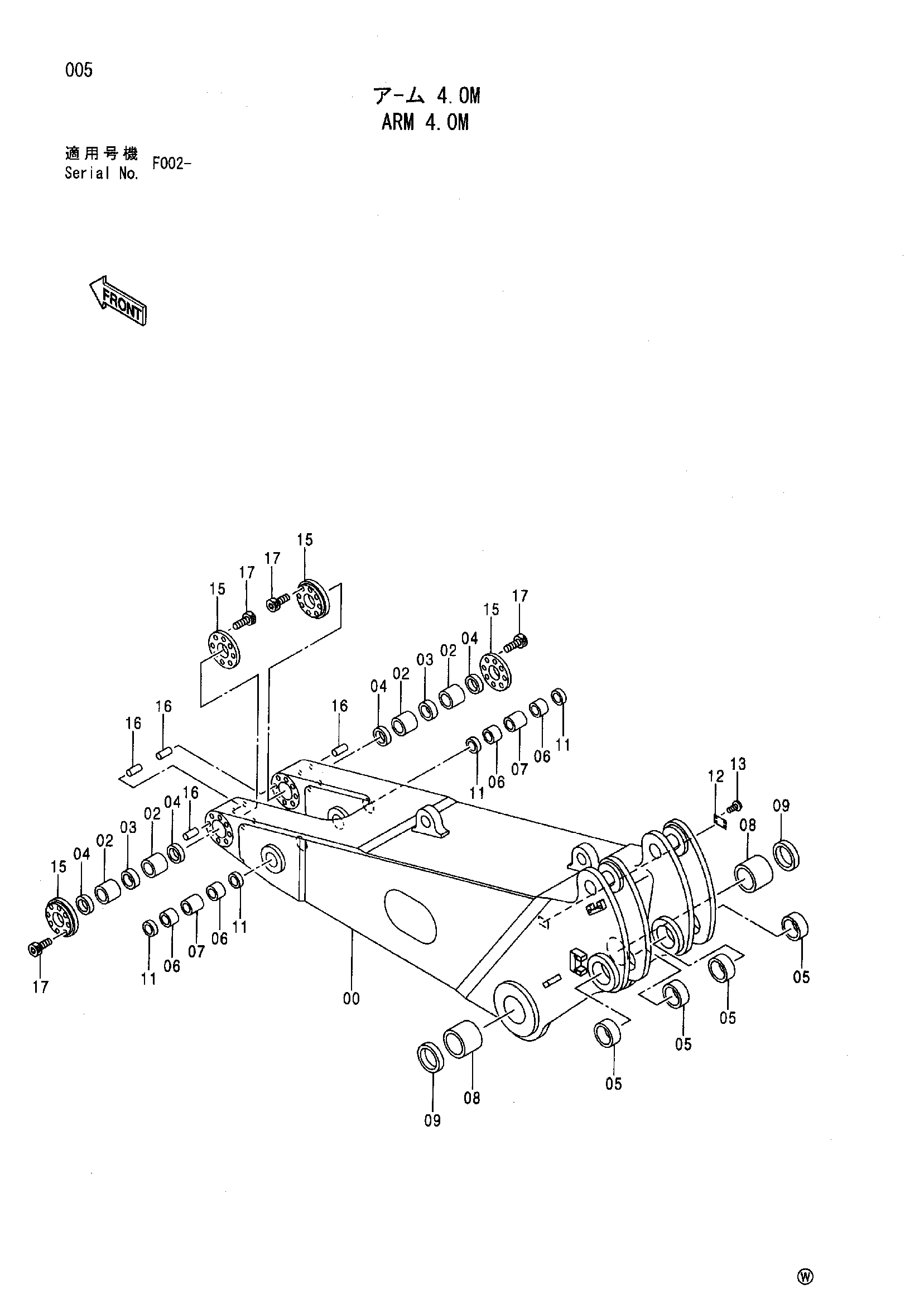

Заводская схема «Рукоять 4.0M» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9234121 | Рукоять | 1 | |
| 00 | 5008535 | Рукоять | 1 |
| 02 | 4290514 | Втулка | 4 |
| 03 | 4458909 | Проставка | 2 |
| 04 | 4100191 | Пылезащитное уплотнение | 4 |
| 05 | 4198315 | Втулка | 4 |
| 06 | 3041951 | Втулка | 4 |
| 07 | 4319917 | Проставка | 2 |
| 08 | 3065151 | Втулка | 2 |
| 09 | 4153592 | Пылезащитное уплотнение | 2 |
| 11 | 4143622 | Пылезащитное уплотнение | 4 |
| 13 | M492564 | Приводной винт | 4 |
| 15 | 3092312 | Упорная пластина | 4 |
| 16 | J401640 | Установочный штифт | 16 |
| 17 | M341020 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
