Реле панель — HITACHI EX1900-5

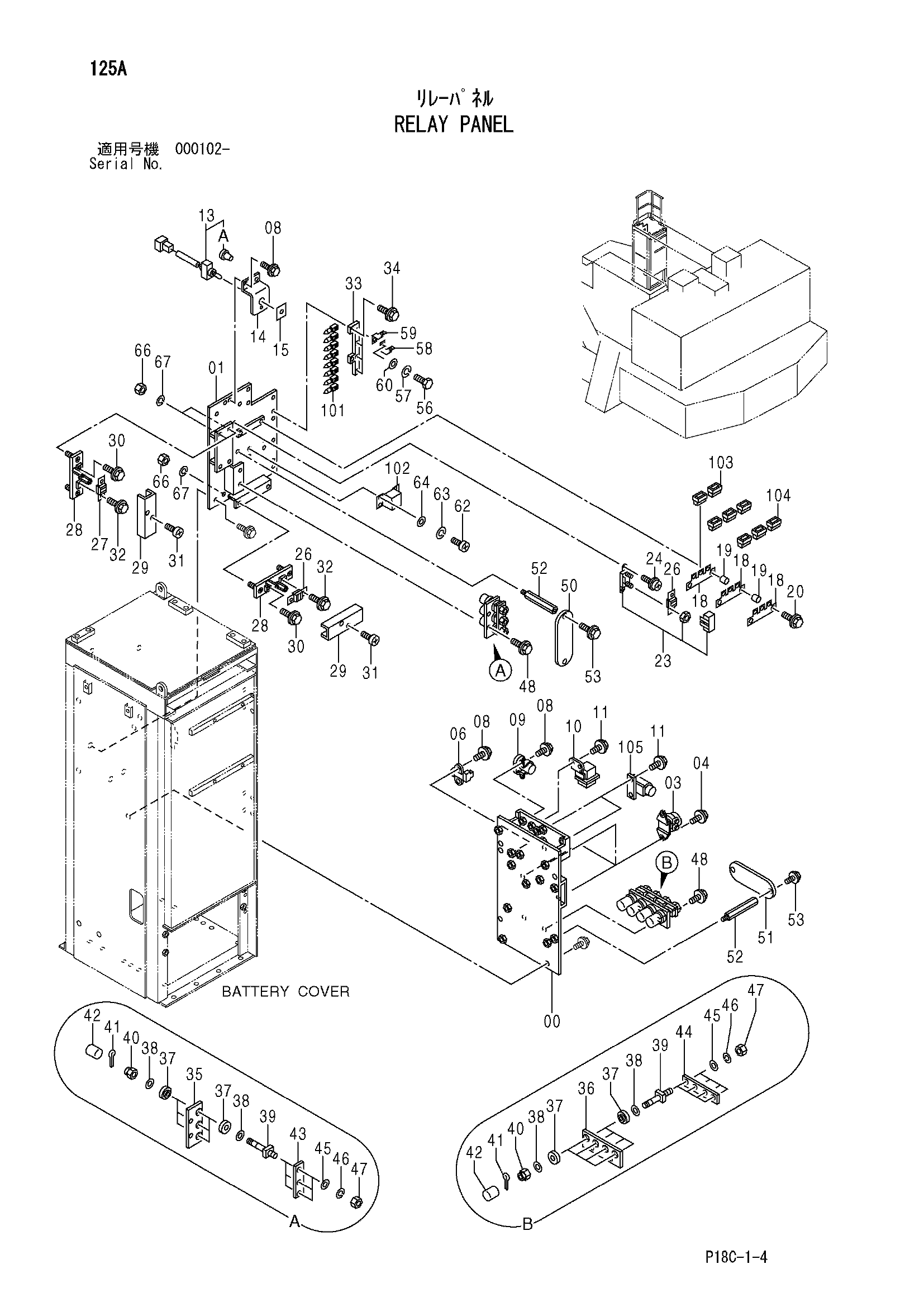

Заводская схема «Реле панель» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084673 | Панель | 1 |
| 01 | 8084613 | Панель | 1 |
| 03 | 4398041 | Реле аккумулятор | 3 |
| 04 | J020825 | Болт с шайбой | 6 |
| 04 | J260825 замена: J900825 | Болт с шайбой | 6 |
| 06 | 4287277 | Реле (стартер) | 1 |
| 08 | J020616 | Болт с шайбой | 6 |
| 08 | J260616 замена: J900616 | Болт с шайбой | 6 |
| 09 | 4352729 | Реле (остановка электромагнитный) | 1 |
| 10 | 4279835 | Реле защитный | 1 |
| 11 | J020816 | Болт с шайбой | 6 |
| 11 | J260816 замена: J900816 | Болт с шайбой | 6 |
| 13 | 4377351 | Выключатель | 1 |
| 13A | 4405843 | Колпачок резиновый | 1 |
| 14 | 4380442 | Кронштейн | 1 |
| 15 | 4379181 | Информационная табличка | 1 |
| 18 | 4385564 | Кронштейн | 3 |
| 19 | 4198621 | Трубка | 4 |
| 20 | J021075 | Болт с шайбой | 2 |
| 20 | J271075 замена: J901075 | Болт с шайбой | 2 |
| 23 | 4447405 | Держатель предохранитель | 1 |
| 24 | J460514 | Винт с шайбой | 2 |
| 26 | 4447271 | Предохранитель (250A) | 2 |
| 27 | 4453535 | Предохранитель (300A) | 2 |
| 28 | 4459120 | Держатель предохранитель | 3 |
| 29 | 4459109 | Крышка | 3 |
| 30 | J021020 | Болт с шайбой | 6 |
| 30 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 31 | M430510 | Винт | 6 |
| 31 | J780512 | Болт | 6 |
| 32 | J020820 | Болт с шайбой | 6 |
| 32 | J260816 замена: J900816 | Болт с шайбой | 6 |
| 33 | 4469724 | Пластина | 1 |
| 34 | J011025 | Болт с шайбой | 2 |
| 34 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 35 | 4339850 | Пластина | 1 |
| 36 | 4456802 | Пластина | 1 |
| 37 | 4155145 | Втулка | 14 |
| 38 | 4114405 | Шайба | 14 |
| 39 | 4188186 | Болт | 7 |
| 40 | M631619 | Корончатая гайка | 7 |
| 41 | A764028 | Шплинт | 7 |
| 42 | 4158607 | Колпачок | 7 |
| 43 | 4337474 | Пластина | 1 |
| 44 | 4456825 | Пластина | 1 |
| 45 | A590110 | Плоская шайба | 7 |
| 46 | A590910 | Пружинная шайба | 7 |
| 47 | J950010 | Гайка | 7 |
| 48 | J011030 | Болт с шайбой | 4 |
| 48 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 50 | 4428652 | Пластина | 1 |
| 51 | 4456820 | Пластина | 1 |
| 52 | 4428677 | Болт | 4 |
| 53 | J460620 | Винт с шайбой | 4 |
| 56 | J901016 | Болт | 4 |
| 57 | A590910 | Пружинная шайба | 4 |
| 58 | 4257159 | Кронштейн | 4 |
| 59 | 4336875 | Кронштейн | 4 |
| 60 | A590110 | Плоская шайба | 4 |
| 62 | M430616 | Винт | 4 |
| 63 | A590906 | Пружинная шайба | 4 |
| 64 | A590106 | Плоская шайба | 4 |
| 66 | J950010 | Гайка | 6 |
| 67 | A590910 | Пружинная шайба | 6 |
| 101 | 4413141 | Диод | 8 |
| 102 | 4452356 | Реле | 1 |
| 103 | 4315323 | Фусибле-линк (45A) | 3 |
| 104 | 4315324 | Фусибле-линк (75A) | 5 |
| 105 | 4320214 | Реле | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
