Гидроцилиндр рукояти (рукоять 5.5m)(экскаватор) — HITACHI EX1900-5

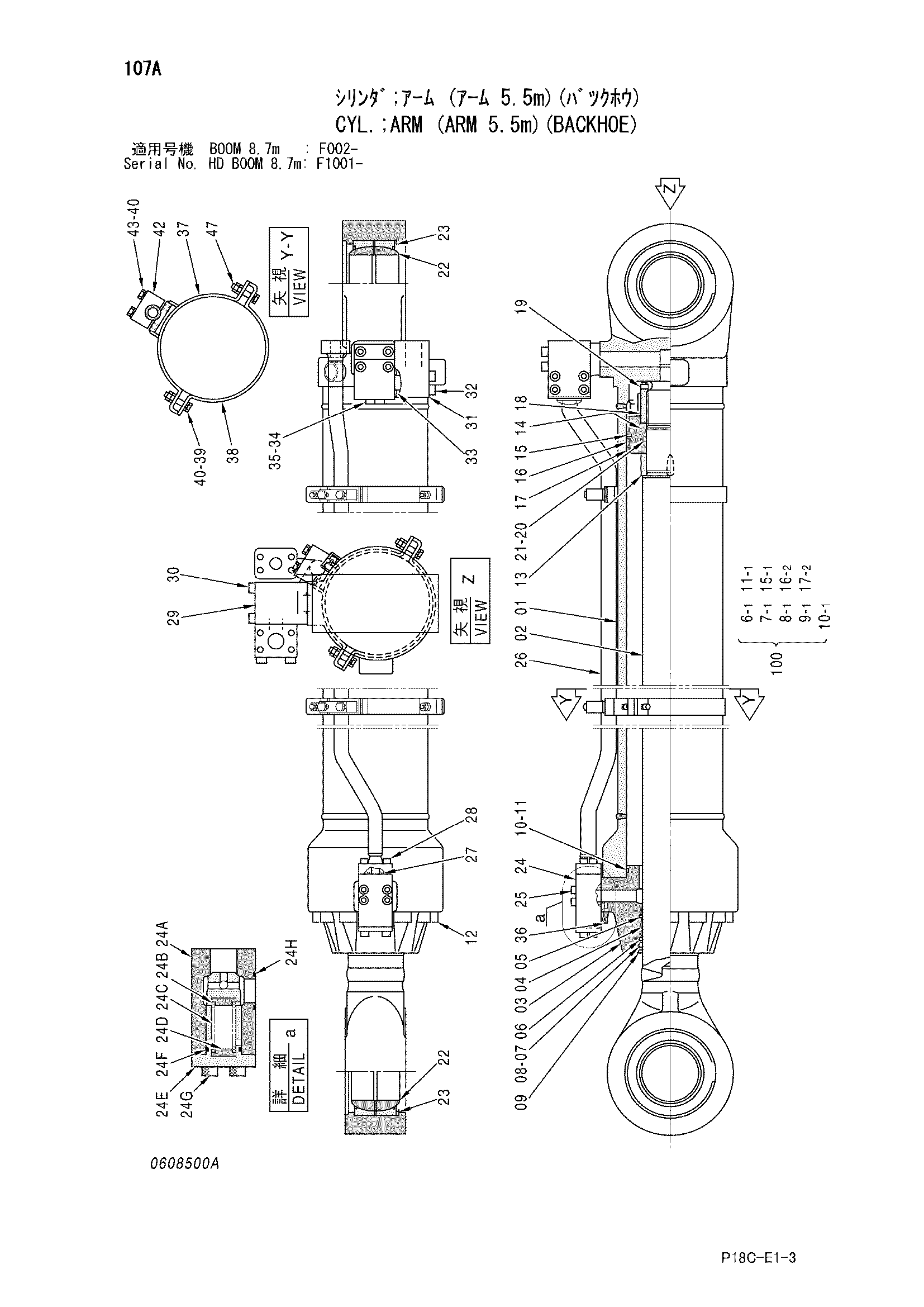

Заводская схема «Гидроцилиндр рукояти (рукоять 5.5m)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4337270 | Гидроцилиндр рукояти | 1 | |
| 01 | 0454801 замена: 0608503 | Труба гидроцилиндра | 1 |
| 01 | 0608503 | Труба гидроцилиндра | 1 |
| 02 | 0608501 | Шток поршня | 1 |
| 03 | 0608502 замена: 0608504 | Головка гидроцилиндра | 1 |
| 03 | 0608504 | Головка гидроцилиндра | 1 |
| 04 | 0336604 | Втулка | 1 |
| 05 | 0161002 | Стопорное кольцо | 1 |
| 06 | 0336605 замена: 0964204 | Уплотнительное кольцо | 1 |
| 06 | 0964204 | Уплотнительное кольцо | 1 |
| 07 | 0257507 замена: 0964206 | U-образная манжета | 1 |
| 07 | 0964206 | U-образная манжета | 1 |
| 08 | 0257527 | Опорное кольцо | 1 |
| 09 | 0257509 замена: 0964207 | Грязесъёмное кольцо | 1 |
| 09 | 0964207 | Грязесъёмное кольцо | 1 |
| 10 | 4123507 замена: 4140493 | Уплотнительное кольцо | 1 |
| 10 | 4140493 | Уплотнительное кольцо | 1 |
| 11 | 0454804 | Опорное кольцо | 1 |
| 12 | 0317711 | Болт с внутренним шестигранником | 11 |
| 13 | 0339705 | Амортизирующий подшипник | 1 |
| 14 | 0454805 | Поршень | 1 |
| 15 | 0454806 | Уплотнительное кольцо | 1 |
| 16 | 0454807 | Кольцо | 2 |
| 17 | 0454808 | Кольцо | 2 |
| 18 | 0339708 | Гайка | 1 |
| 19 | 0339709 | Установочный винт | 1 |
| 20 | 0339710 | Уплотнительное кольцо | 1 |
| 21 | 0339711 | Опорное кольцо | 2 |
| 22 | 0336306 | Подшипник. спхерикал | 2 |
| 23 | 0336307 | Стопорное кольцо | 2 |
| 24 | 0411103 | Клапан замедленного возврата | 1 |
| 24A | 0242723 | Клапан корпус | 1 |
| 24B | 0411112 | Клапан словретурн | 1 |
| 24C | 4153721 | Пружина | 1 |
| 24D | 4094938 | Направляющая пружины | 2 |
| 24E | 4094939 | Пробка | 1 |
| 24F | 4123446 | Уплотнительное кольцо | 1 |
| 24G | 0242725 | Болт с внутренним шестигранником | 4 |
| 24H | 4123444 | Уплотнительное кольцо | 1 |
| 25 | M341600 | Болт с внутренним шестигранником | 4 |
| 26 | 0454809 | Трубка | 1 |
| 27 | 4123444 | Уплотнительное кольцо | 1 |
| 28 | 4104495 | Болт с внутренним шестигранником | 4 |
| 29 | 0454810 | Соединение | 1 |
| 30 | 0454811 | Болт с внутренним шестигранником | 4 |
| 31 | 0454812 | Соединение | 1 |
| 32 | 0317223 | Болт с внутренним шестигранником | 4 |
| 33 | 0317224 | Уплотнительное кольцо | 2 |
| 34 | 0317227 | Пробка | 1 |
| 35 | 0317230 | Уплотнительное кольцо | 1 |
| 36 | 0237418 | Воздушный клапан | 2 |
| 36 | 0643016 | Воздушный клапан | 2 |
| 37 | 0454813 | Лента | 2 |
| 38 | 0454814 | Лента | 2 |
| 39 | 0259111 | Болт | 4 |
| 40 | 0415504 | Пружинная шайба | 8 |
| 41 | 0454815 | Гайка | 4 |
| 42 | 0242729 | Держатель | 2 |
| 43 | 0454816 | Болт | 4 |
| 100 | 4306060 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
