Основные гидролинии (правый)(экскаватор) — HITACHI EX1900-5

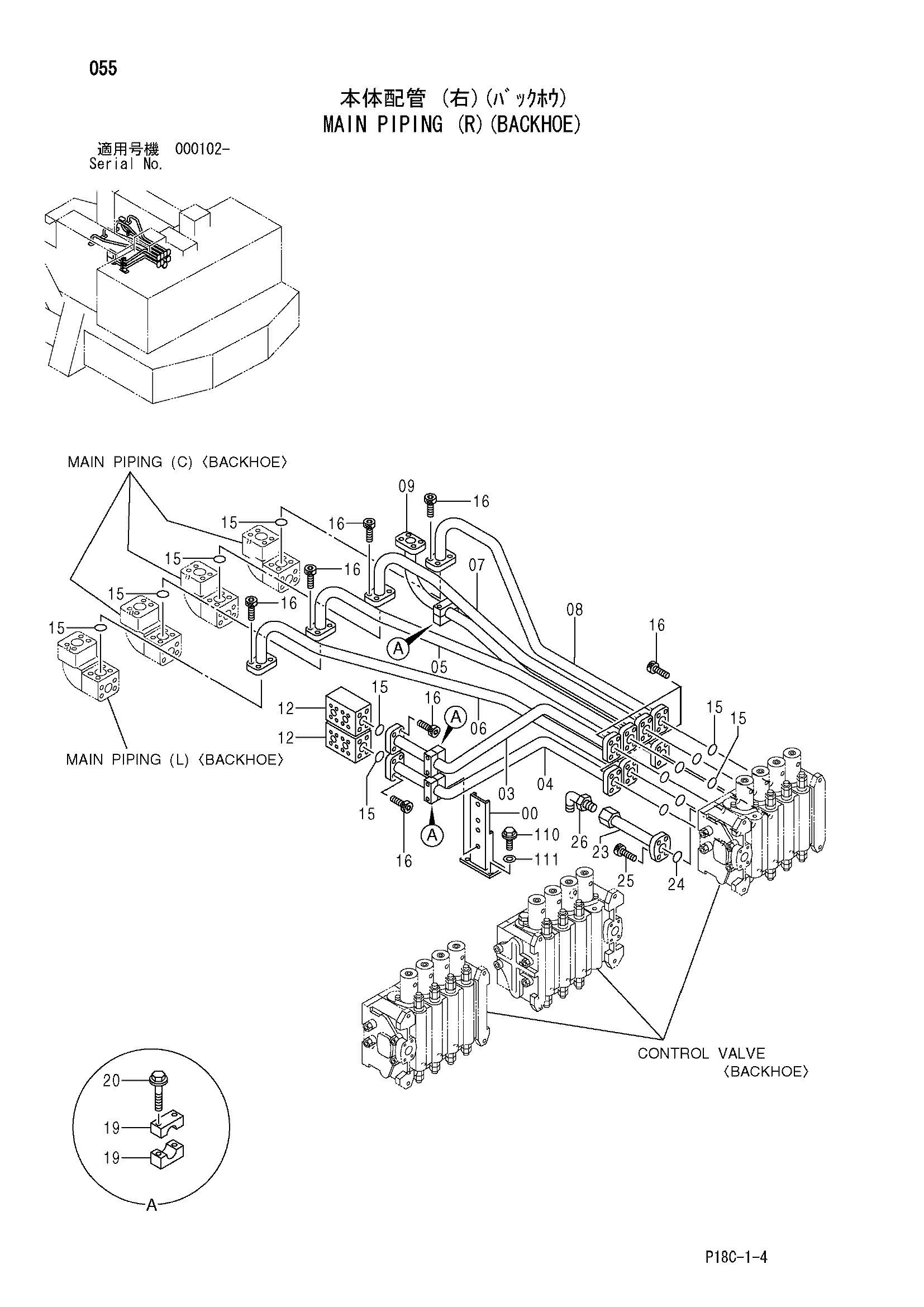

Заводская схема «Основные гидролинии (правый)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757144 | Кронштейн | 1 |
| 03 | 8082727 | Трубка | 1 |
| 04 | 8082728 | Трубка | 1 |
| 05 | 8082729 | Трубка | 1 |
| 06 | 8082730 | Трубка | 1 |
| 07 | 8082731 | Трубка | 1 |
| 08 | 8082733 | Трубка | 1 |
| 09 | 8082734 | Трубка | 1 |
| 12 | 3091255 | Блок | 2 |
| 15 | 4292384 | Уплотнительное кольцо | 13 |
| 16 | M341650 | Болт с внутренним шестигранником | 52 |
| 19 | 4342723 | Хомут трубки | 6 |
| 20 | J011200 | Болт с шайбой | 6 |
| 20 | J271200 замена: J901200 | Болт с шайбой | 6 |
| 23 | 9758348 | Трубка | 1 |
| 24 | 4153538 | Уплотнительное кольцо | 1 |
| 25 | M341240 | Болт с внутренним шестигранником | 4 |
| 26 | A853300 | Угловой штуцер | 1 |
| 26A | 970860 | Уплотнительное кольцо | 1 |
| 110 | J011240 | Болт с шайбой | 2 |
| 110 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 111 | J222012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
