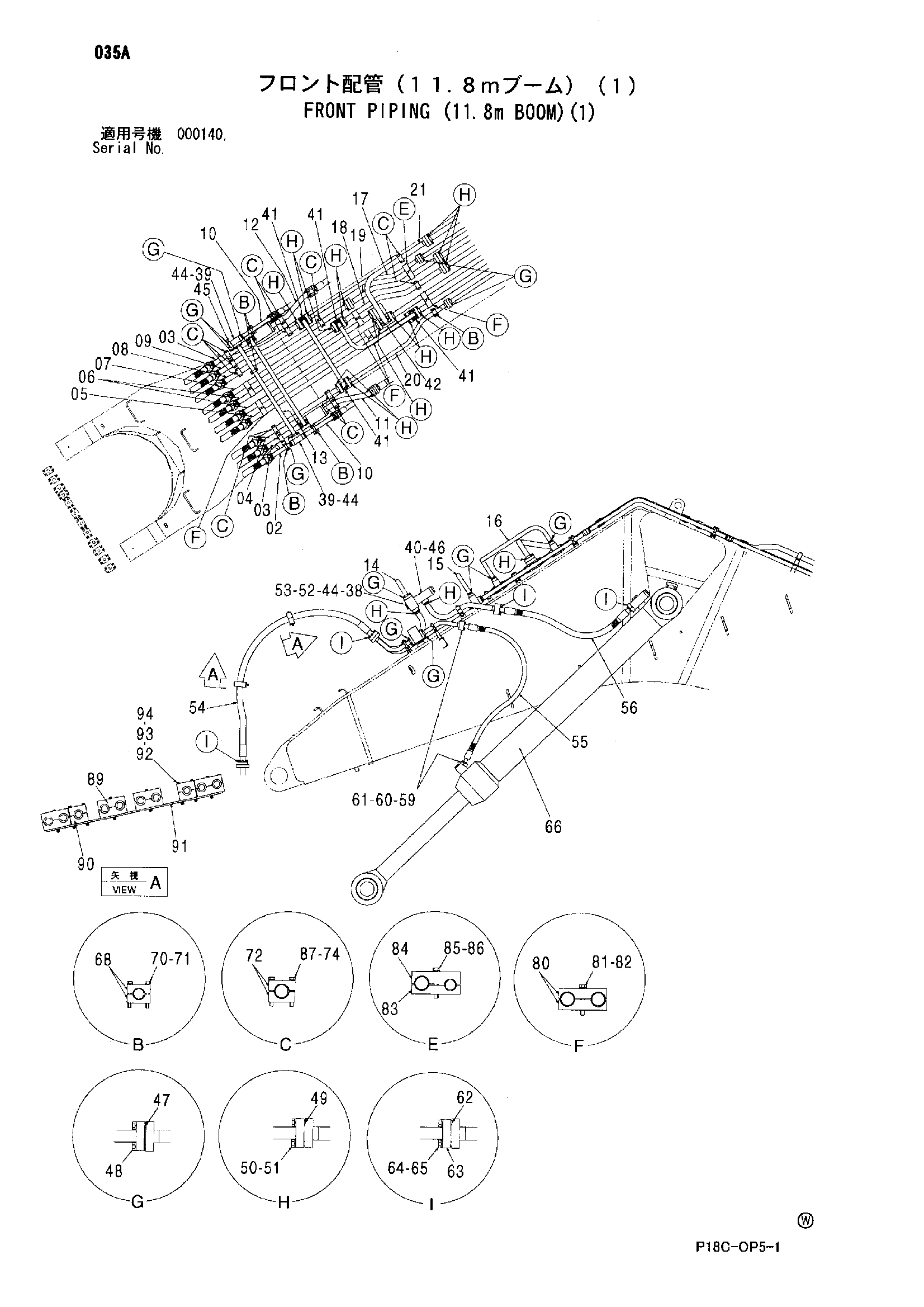

Гидролинии рабочего оборудования (11.8m стрела)(1) — HITACHI EX1900-5

Заводская схема «Гидролинии рабочего оборудования (11.8m стрела)(1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8037864	Трубка	1
03	8079099	Трубка	2
04	8063456	Трубка	1
05	8063470	Трубка	1
06	8063455	Трубка	2
07	8063471	Трубка	1
08	8063468	Трубка	1
09	8044312	Трубка	1
10	8057329	Трубка	2
11	8079097	Трубка	1
12	8079098	Трубка	1
13	8057328	Трубка	1
14	8057330	Трубка	1
15	8061348	Трубка	1
16	8061353	Трубка	1
17	8063721	Трубка	1
18	8063473	Трубка	1
19	8063474	Трубка	1
20	8044174	Трубка	1
21	8063472	Трубка	1
38	3090446	Блок	2
39	4199195	Коллектор	2
40	4432249	Клапан словретур	2
41	3039210	Блок	4
42	4199321	Коллектор	1
44	4093624	Пробка	4
44A	957366	Уплотнительное кольцо	1
45	4091297	Крышка	1
46	4510170	Уплотнительное кольцо	2
47	4510169	Уплотнительное кольцо	14
48	M341650	Болт с внутренним шестигранником	56
49	4510170	Уплотнительное кольцо	20
50	J912070	Болт	80
51	A590920	Пружинная шайба	80
52	J912010	Болт	8
53	A590920	Пружинная шайба	8
54	4325451	Шланг	10
55	4349967	Шланг	2
56	4325452	Шланг	2
59	4510169	Уплотнительное кольцо	4
60	4075854	Разъёмный фланец	8
61	M341650	Болт с внутренним шестигранником	16
62	4510170	Уплотнительное кольцо	24
63	4169565	Разъёмный фланец	48
64	J912070	Болт	96
65	A590920	Пружинная шайба	96
66	4633428	Гидроцилиндр стрелы	2
68	4342723	Хомут трубки	10
70	A590912	Пружинная шайба	10
71	J901200	Болт	10
72	4357265	Хомут трубки	24
74	A590914	Пружинная шайба	24
80	4368931	Хомут трубки	10
81	J901603	Болт	10
82	A590916	Пружинная шайба	10
83	4368933	Хомут трубки	1
84	4216191	Хомут трубки	1
85	J901603	Болт	2
86	A590916	Пружинная шайба	2
87	J901402	Болт	24
89	4473130	Хомут	16
90	4485333	Хомут	8
91	3089368	Пластина	2
92	J901213	Болт	24
93	A590112	Плоская шайба	24
94	J950012	Гайка	48

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
