Трубопроводы системы смазки (рама) — HITACHI EX1900-5

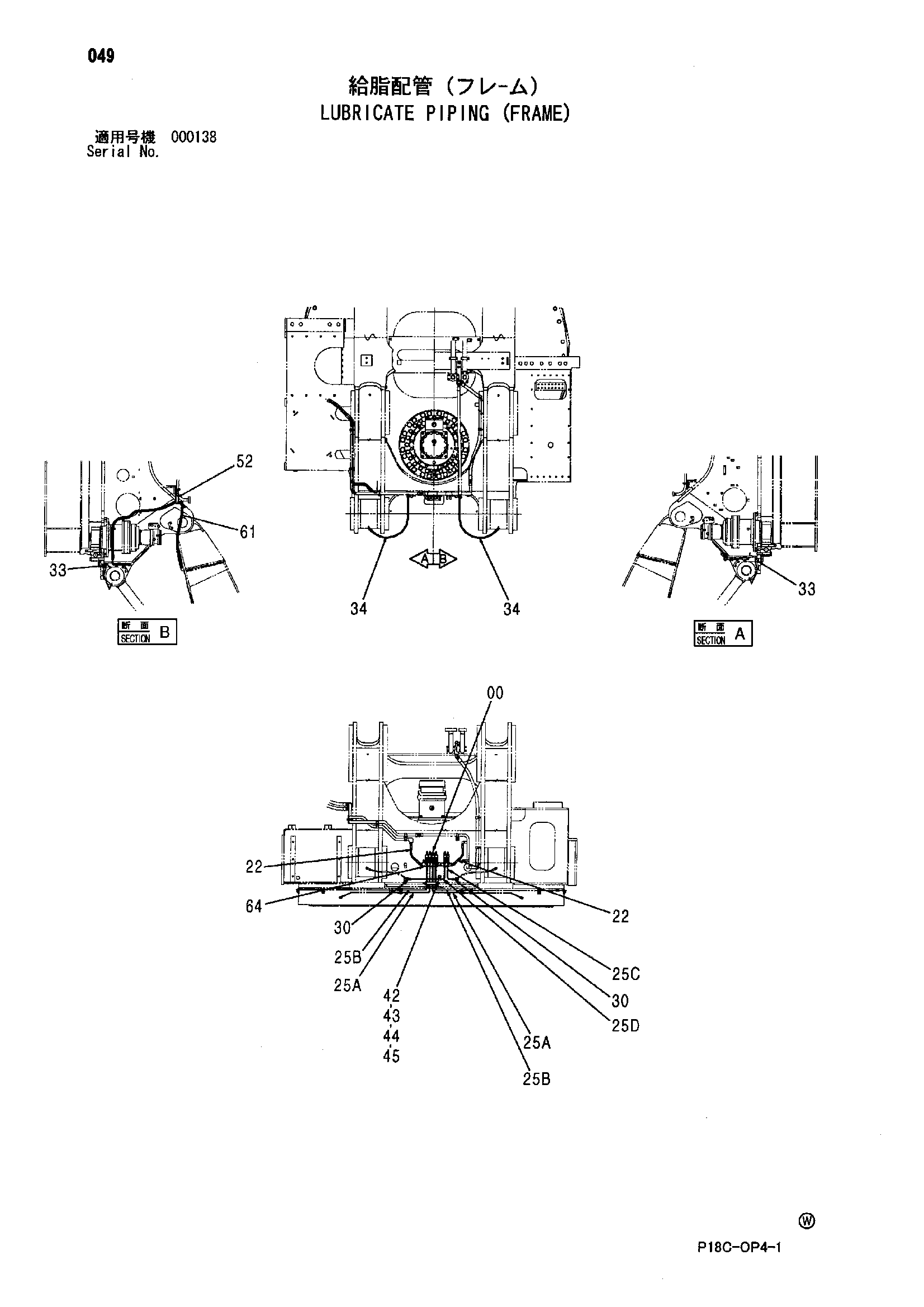

Заводская схема «Трубопроводы системы смазки (рама)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4459178 | Клапан | 1 |
| 22 | 4486552 | Шланг | 2 |
| 25 | 9218572 | Трубка в сборе | 1 |
| 25A | 4480413 | Трубка | 2 |
| 25B | 4481146 | Трубка | 2 |
| 25C | 4481151 | Трубка | 1 |
| 25D | 4481152 | Трубка | 1 |
| 30 | 4122125 | Адаптер | 2 |
| 33 | 4154651 | Адаптер | 2 |
| 34 | 4486553 | Шланг | 2 |
| 42 | 4302748 | Хомут | 1 |
| 43 | 4302747 | Проставка | 1 |
| 44 | 4269657 | Резиновая прокладка | 2 |
| 45 | J271035 | Болт с шайбой | 1 |
| 45A | J901035 | Болт | 1 |
| 45B | J222010 | Плоская шайба | 1 |
| 52 | 4631231 | Шланг | 1 |
| 61 | 4486554 | Шланг | 1 |
| 64 | 4187620 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
