Механизм натяжения трубопроводы (1-4) — HITACHI EX1900-5

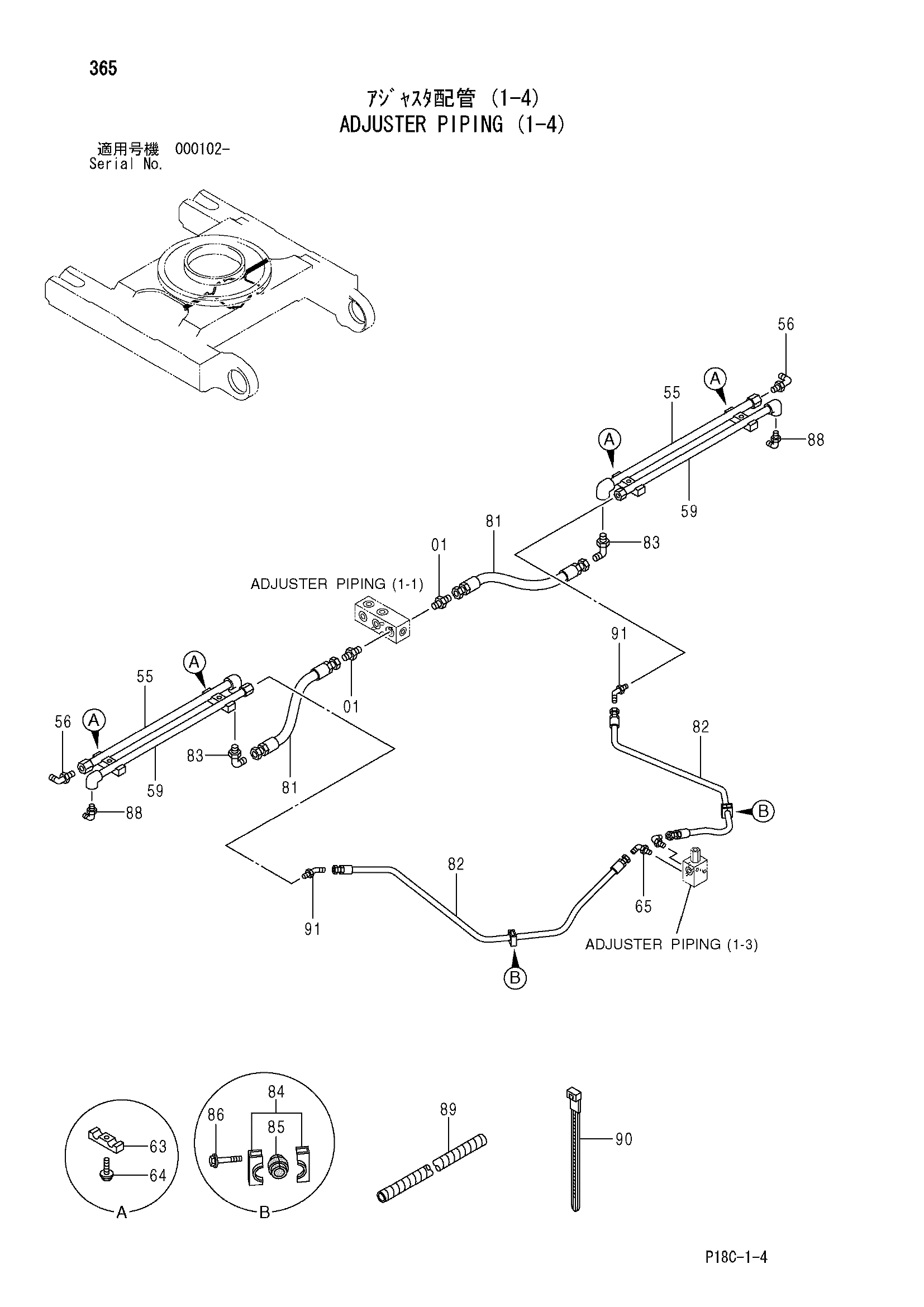

Заводская схема «Механизм натяжения трубопроводы (1-4)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348798 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 9748290 | Трубка | 2 |
| 56 | 4353073 | Угловой штуцер | 2 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 9748289 | Трубка | 2 |
| 63 | 4194917 | Хомут трубки | 4 |
| 64 | J011050 | Болт с шайбой | 4 |
| 64 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 65 | A852222 | Угловой штуцер | 2 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4385688 | Шланг | 2 |
| 82 | 4385689 | Шланг | 2 |
| 83 | A852366 | Угловой штуцер | 2 |
| 83A | 4506424 | Уплотнительное кольцо | 1 |
| 84 | 4186040 | Хомут | 2 |
| 85 | 4186041 | Втулка | 2 |
| 86 | J010850 | Болт с шайбой | 4 |
| 86 | J260850 замена: J900850 | Болт с шайбой | 4 |
| 88 | A852332 | Угловой штуцер | 2 |
| 88A | 4509180 | Уплотнительное кольцо | 1 |
| 89 | 4044420 | Защитный кожух | 2 |
| 90 | 4055312 | Ленточный зажим | 2 |
| 91 | A852232 | Угловой штуцер | 2 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
