Быстрый заправка трубопроводы (двигатель платформа) — HITACHI EX1900-5

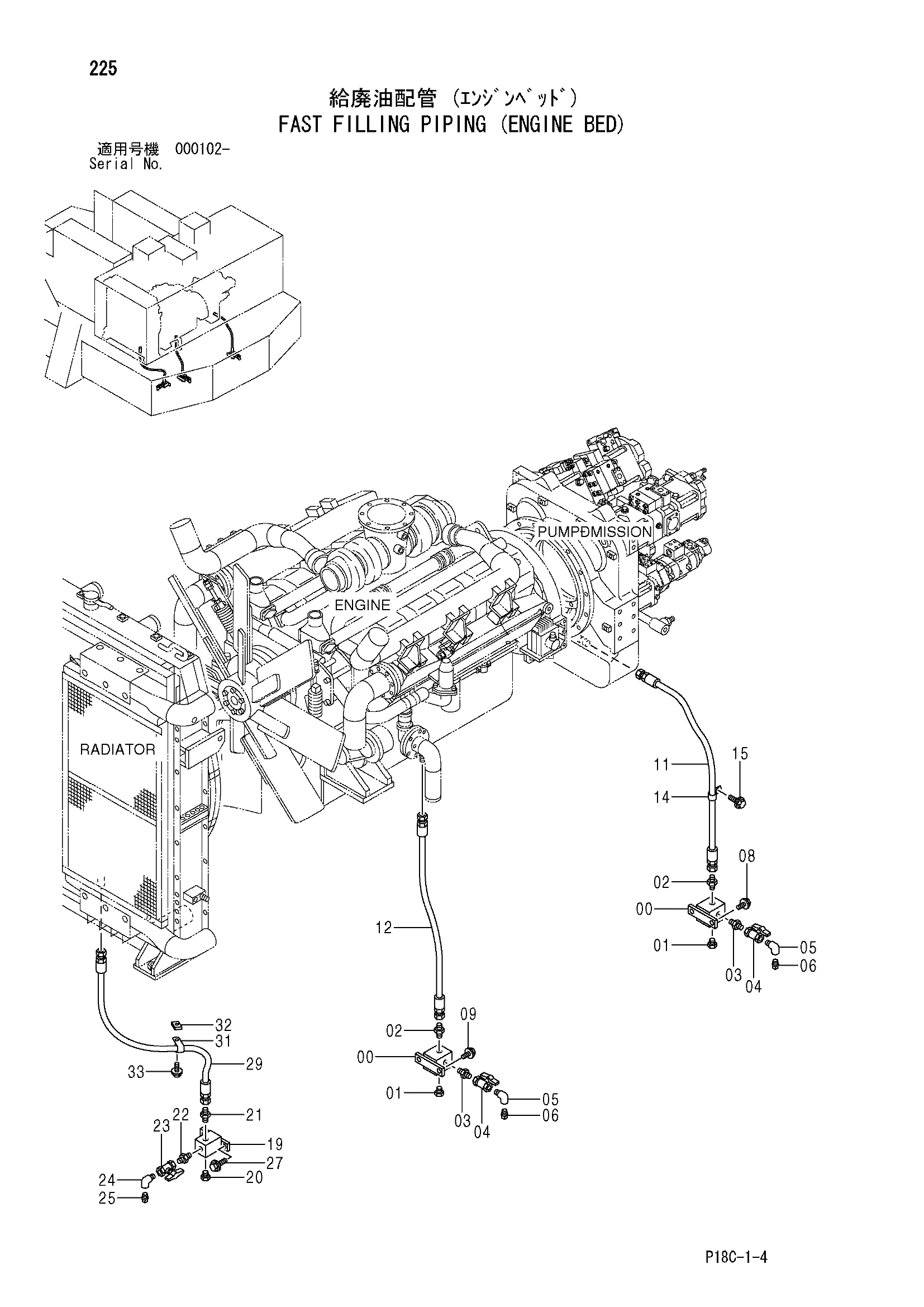

Заводская схема «Быстрый заправка трубопроводы (двигатель платформа)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085208 | Блок | 2 |
| 01 | 4505388 | Пробка | 2 |
| 02 | 4221278 | Адаптер | 2 |
| 03 | 94-1704 | Адаптер | 2 |
| 04 | 4203434 | Шаровой клапан | 2 |
| 05 | 94-0633 | Угловой штуцер | 2 |
| 06 | 94-2025 | Пробка | 2 |
| 08 | J011020 | Болт с шайбой | 2 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 09 | J011025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 11 | 4432539 замена: 4485374 | Шланг | 1 |
| 11 | 4485374 | Шланг | 1 |
| 12 | 4460833 замена: 4486924 | Шланг | 1 |
| 12 | 4486924 | Шланг | 1 |
| 14 | 4192035 | Зажим | 1 |
| 14 | 4190263 | Зажим | 1 |
| 15 | J021025 | Болт с шайбой | 1 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 19 | 8085345 | Блок | 1 |
| 20 | 4291577 | Пробка | 1 |
| 21 | 4221287 | Адаптер | 1 |
| 22 | 94-1703 | Адаптер | 1 |
| 23 | 4203435 | Шаровой клапан | 1 |
| 24 | 94-0632 | Угловой штуцер | 1 |
| 25 | 94-2024 | Пробка | 1 |
| 27 | J011025 | Болт с шайбой | 2 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 29 | 4458122 | Шланг | 1 |
| 31 | 4190274 | Зажим | 1 |
| 32 | 4264319 | Проставка | 1 |
| 33 | J021035 | Болт с шайбой | 1 |
| 33 | J271030 замена: J901030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
