Сиденье опора — HITACHI EX1900-5

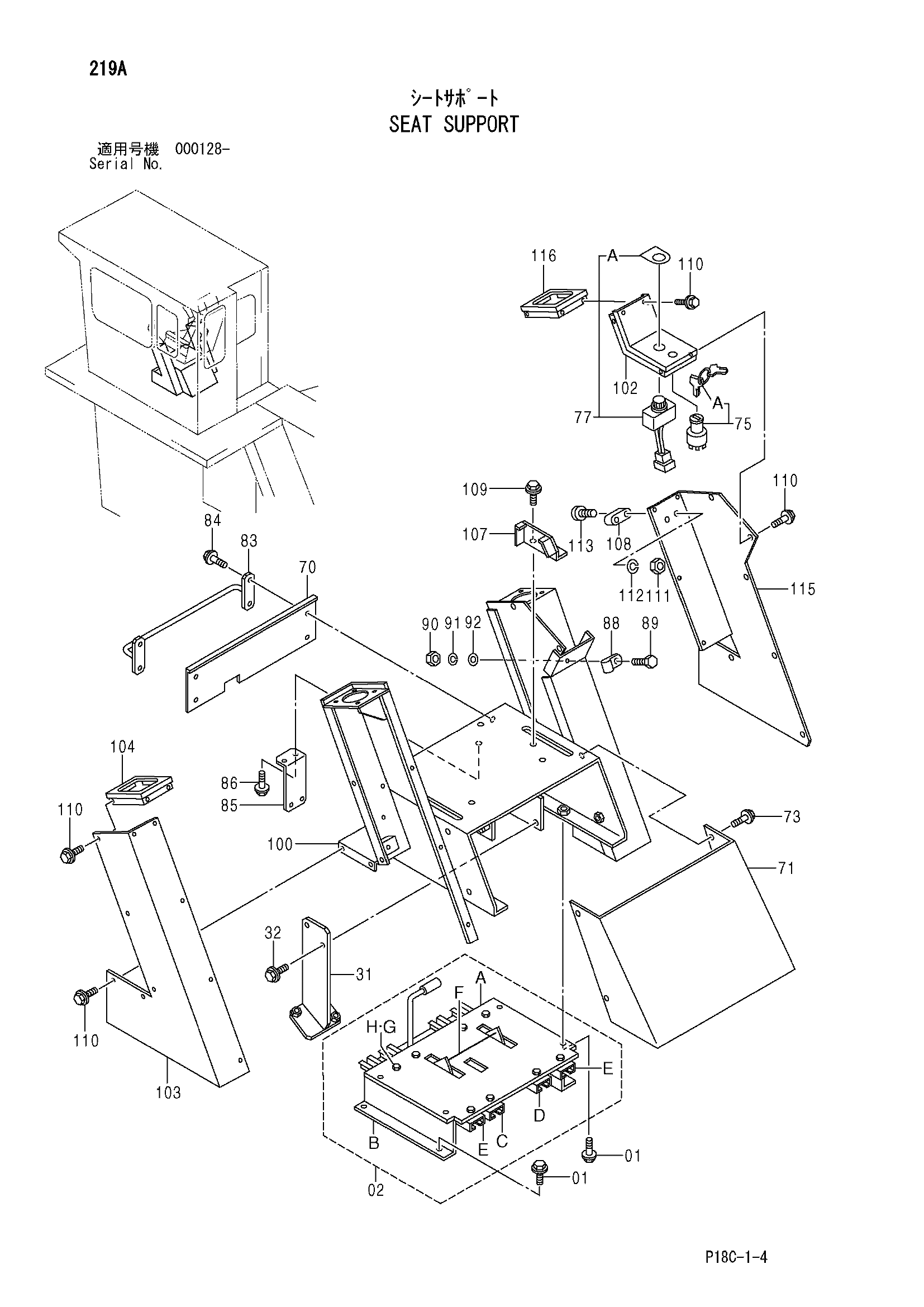

Заводская схема «Сиденье опора» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J011035	Болт с шайбой	8
01	J271035 замена: J901035	Болт с шайбой	8
02	4353197	Опора	1
02A	4429265	Пластина	1
02B	4429266	Кронштейн	1
02C	4429267	Направляющая	1
02D	4429268	Направляющая	1
02E	4429269	Направляющая	1
02F	4429270	Провод	1
02G	J950010	Гайка	16
02H	A590910	Пружинная шайба	16
31	8063025	Кронштейн	1
32	J011025	Болт с шайбой	2
32	J271025 замена: J901025	Болт с шайбой	2
70	4430612	Крышка	1
71	2037962	Крышка	1
73	J020616	Болт с шайбой	4
73	J260616 замена: J900616	Болт с шайбой	4
76	4449622	Выключатель	1
76A	4449134	Информационная табличка	1
83	9753908	Стойка	1
84	J020620	Болт с шайбой	4
84	J260620 замена: J900620	Болт с шайбой	4
85	8066623	Кронштейн	1
86	J011020	Болт с шайбой	4
86	J271020 замена: J901020	Болт с шайбой	4
88	4190275	Зажим	4
89	J900820	Болт	4
90	M500807	Гайка	4
91	A590908	Пружинная шайба	4
92	A590108	Плоская шайба	4
100	6022223	Опора	1
102	7045241	Крышка	1
103	2037965	Крышка	1
104	8062726	Крышка	1
107	9745398	Крышка	1
108	9745396	Кронштейн	1
109	J020820	Болт с шайбой	2
109	J260820 замена: J900820	Болт с шайбой	2
110	J020616	Болт с шайбой	26
110	J260616 замена: J900616	Болт с шайбой	26
111	M500605	Гайка	2
112	A590906	Пружинная шайба	2
113	M430616	Винт	2
115	2050707	Крышка	1
116	8093565	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
