Ступень детали — HITACHI EX1900-5

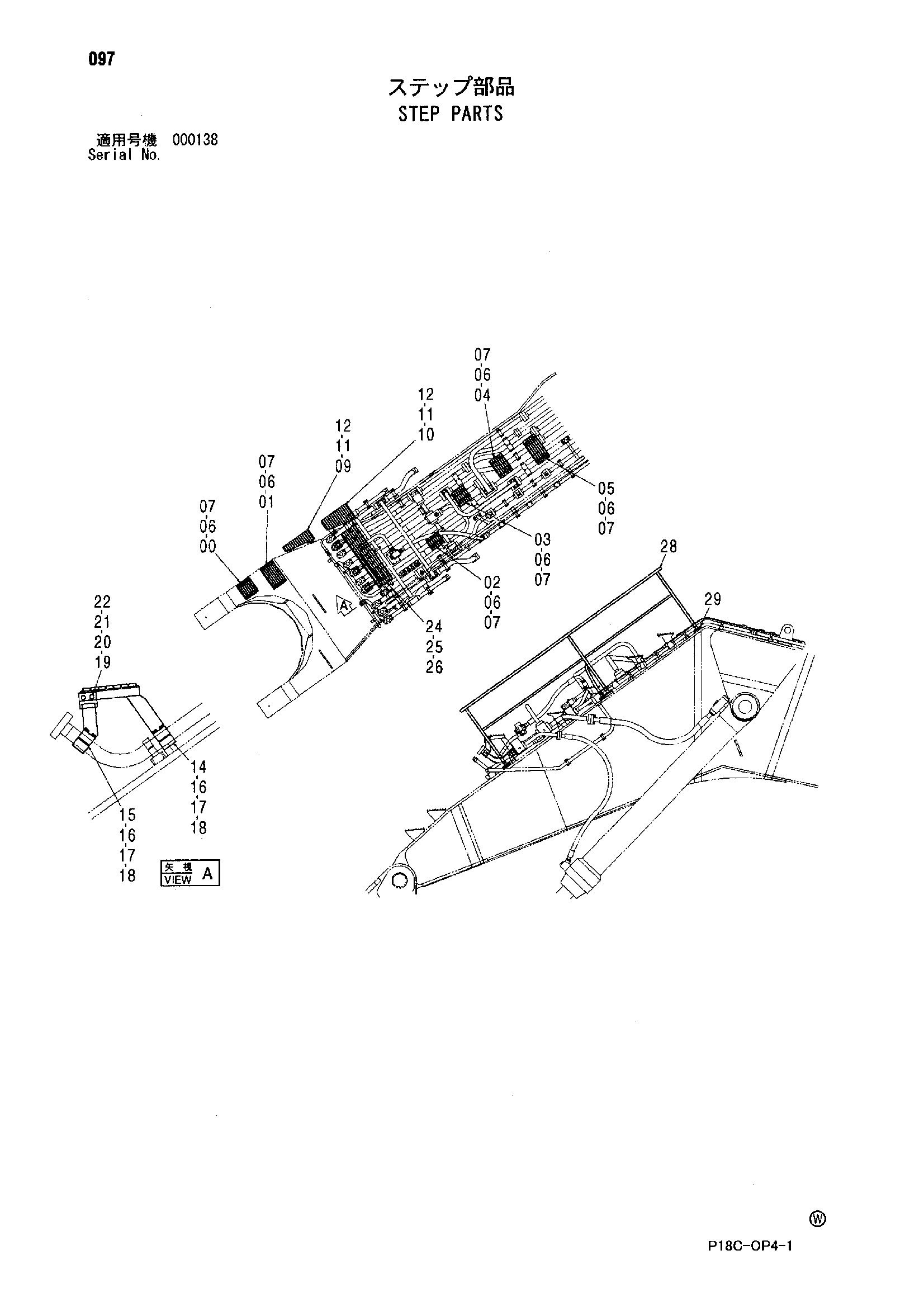

Заводская схема «Ступень детали» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8067683 | Ступень | 1 |
| 01 | 8067682 | Ступень | 1 |
| 02 | 8067684 | Ступень | 1 |
| 03 | 8067687 | Ступень | 1 |
| 04 | 8067685 | Ступень | 1 |
| 05 | 8067686 | Ступень | 1 |
| 06 | J901025 | Болт | 24 |
| 07 | A590910 | Пружинная шайба | 24 |
| 09 | 6016282 | Ступень | 1 |
| 10 | 6016283 | Ступень | 1 |
| 11 | J901225 | Болт | 8 |
| 12 | A590912 | Пружинная шайба | 8 |
| 14 | 8067707 | Кронштейн | 3 |
| 15 | 8067711 | Кронштейн | 3 |
| 16 | 4378788 | Хомут трубки | 6 |
| 17 | J901265 | Болт | 24 |
| 18 | A590912 | Пружинная шайба | 24 |
| 19 | 4378805 | Пластина | 3 |
| 20 | J901270 | Болт | 6 |
| 21 | A590912 | Пружинная шайба | 6 |
| 22 | J950012 | Гайка | 12 |
| 24 | 7032545 | Ступень | 1 |
| 25 | J901025 | Болт | 6 |
| 26 | A590910 | Пружинная шайба | 6 |
| 28 | 7040258 | Поручень | 1 |
| 29 | J271230 | Болт с шайбой | 12 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
