Трубопроводы системы смазки (стрела 8.3m)(1-2) — HITACHI EX1900-5

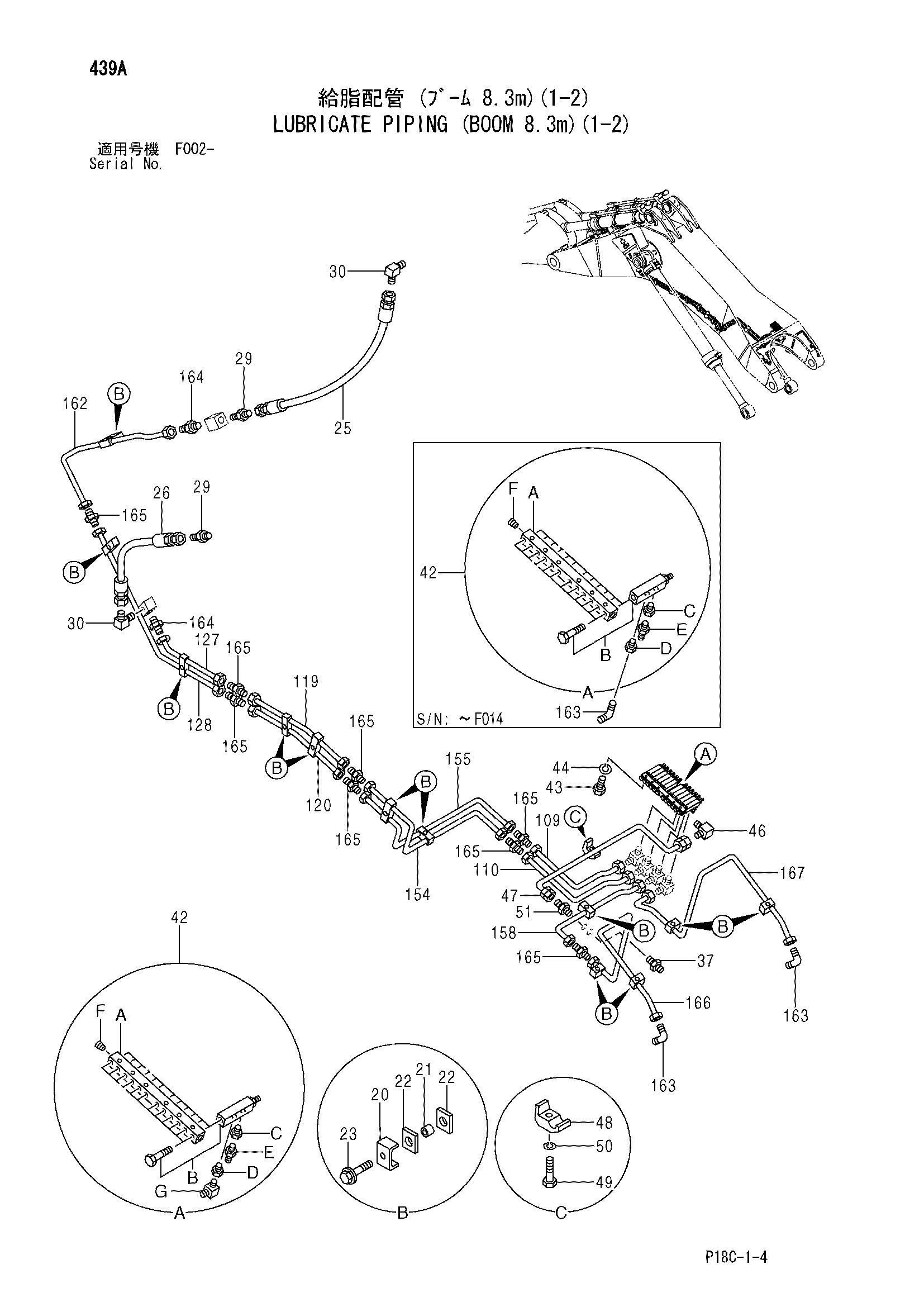

Заводская схема «Трубопроводы системы смазки (стрела 8.3m)(1-2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 4302748 | Хомут | 12 |
| 21 | 4302747 | Проставка | 12 |
| 22 | 4269657 | Резиновая прокладка | 24 |
| 23 | J011035 | Болт с шайбой | 12 |
| 23 | J271035 замена: J901035 | Болт с шайбой | 12 |
| 25 | 4157948 | Шланг | 1 |
| 26 | 4067521 | Шланг | 1 |
| 29 | 94-1301 | Адаптер | 2 |
| 30 | 94-1401 | Угловой штуцер | 2 |
| 37 | 4221278 | Адаптер | 1 |
| 42 | 4316452 | Клапан | 1 |
| 42 | 4606607 | Клапан | 1 |
| 42A | 4316451 | Коллектор | 1 |
| 42B | 4182051 | Клапан | 12 |
| 42C | 4191349 | Адаптер | 12 |
| 42D | 4253567 | Адаптер | 12 |
| 42E | J75481 | Пресс-маслёнка | 12 |
| 42F | 94-2012 | Пробка | 1 |
| 42F | 4092534 | Пробка | 1 |
| 42G | 4097666 | Угловой штуцер | 12 |
| 43 | J900845 | Болт | 6 |
| 44 | A590908 | Пружинная шайба | 6 |
| 46 | 94-1402 | Угловой штуцер | 1 |
| 47 | 9727238 | Трубка | 1 |
| 48 | 4138227 | Хомут трубки | 1 |
| 49 | J901040 | Болт | 1 |
| 50 | A590910 | Пружинная шайба | 1 |
| 51 | 94-1302 | Адаптер | 1 |
| 109 | 4367431 | Трубка | 1 |
| 109 | 4605888 | Трубка | 1 |
| 110 | 4367430 | Трубка | 1 |
| 110 | 4605889 | Трубка | 1 |
| 119 | 4367434 | Трубка | 1 |
| 119 | 4605898 | Трубка | 1 |
| 119 | 4618827 | Трубка | 1 |
| 120 | 4367435 | Трубка | 1 |
| 120 | 4605899 | Трубка | 1 |
| 120 | 4618828 | Трубка | 1 |
| 127 | 4367442 | Трубка | 1 |
| 127 | 4605906 | Трубка | 1 |
| 127 | 4618829 | Трубка | 1 |
| 128 | 4367443 | Трубка | 1 |
| 128 | 4605907 | Трубка | 1 |
| 128 | 4618830 | Трубка | 1 |
| 154 | 4274008 | Трубка | 1 |
| 154 | 4605932 | Трубка | 1 |
| 154 | 4618758 | Трубка | 1 |
| 155 | 4274009 | Трубка | 1 |
| 155 | 4605933 | Трубка | 1 |
| 155 | 4618759 | Трубка | 1 |
| 158 | 4274012 | Трубка | 1 |
| 158 | 4605934 | Трубка | 1 |
| 162 | 4457880 | Трубка | 1 |
| 162 | 4605936 | Трубка | 1 |
| 163 | 4130175 | Штуцер трубки | 14 |
| 163 | 4097666 | Угловой штуцер | 2 |
| 164 | 4130169 | Штуцер трубки | 2 |
| 164 | 4360981 | Штуцер трубки | 2 |
| 165 | 4130192 | Штуцер трубки | 8 |
| 165 | 4099282 | Адаптер | 8 |
| 166 | 4464258 | Трубка | 1 |
| 166 | 4605937 | Трубка | 1 |
| 167 | 4464259 | Трубка | 1 |
| 167 | 4605938 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
