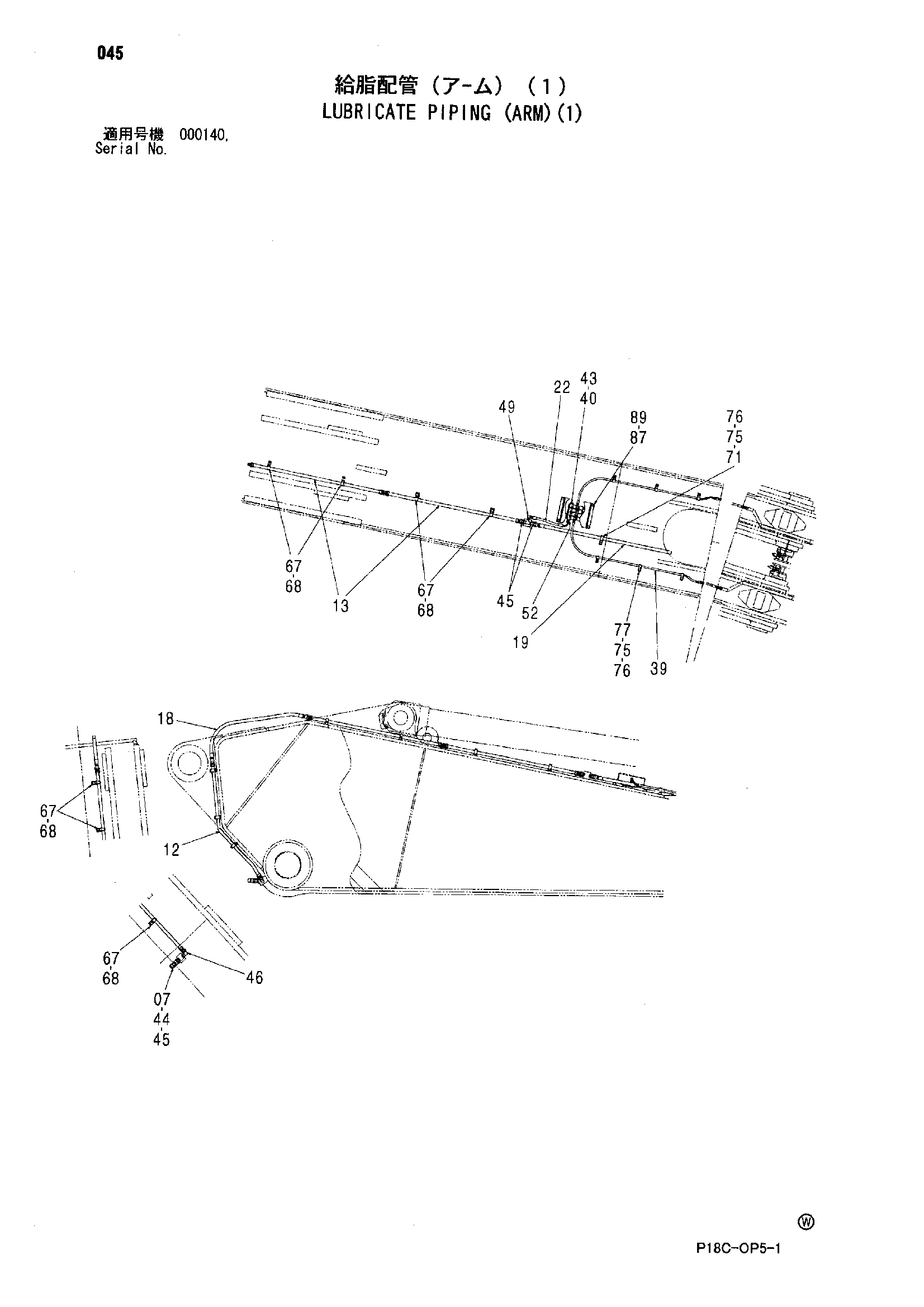

Трубопроводы системы смазки (рукоять)(1) — HITACHI EX1900-5
Заводская схема «Трубопроводы системы смазки (рукоять)(1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4372714 | Соединение свивел | 1 |
| 12 | 9759067 | Трубка | 1 |
| 13 | 9756655 | Трубка | 2 |
| 18 | 4476930 | Шланг | 1 |
| 19 | 4476931 | Шланг | 1 |
| 22 | 4464720 | Шланг | 1 |
| 39 | 4614595 | Шланг | 2 |
| 40 | 4411372 | Клапан | 1 |
| 43 | J260845 | Болт с шайбой | 3 |
| 43A | J900845 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 4208224 | Пробка | 1 |
| 45 | 4221278 | Адаптер | 3 |
| 46 | 4156433 | Угловой штуцер | 1 |
| 49 | 4154657 | Угловой штуцер | 1 |
| 52 | 4200466 | Адаптер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4053595 | Хомут трубки | 7 |
| 68 | J271255 | Болт с шайбой | 7 |
| 68A | J901255 | Болт | 1 |
| 68B | J222012 | Шайба | 1 |
| 71 | 4190291 | Зажим | 2 |
| 75 | J901020 | Болт | 8 |
| 76 | A590910 | Пружинная шайба | 8 |
| 77 | 4190253 | Зажим | 6 |
| 87 | 4411734 | Крышка | 1 |
| 89 | J271020 | Болт с шайбой | 4 |
| 89A | J901020 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
