Радиатор — HITACHI EX1900-5

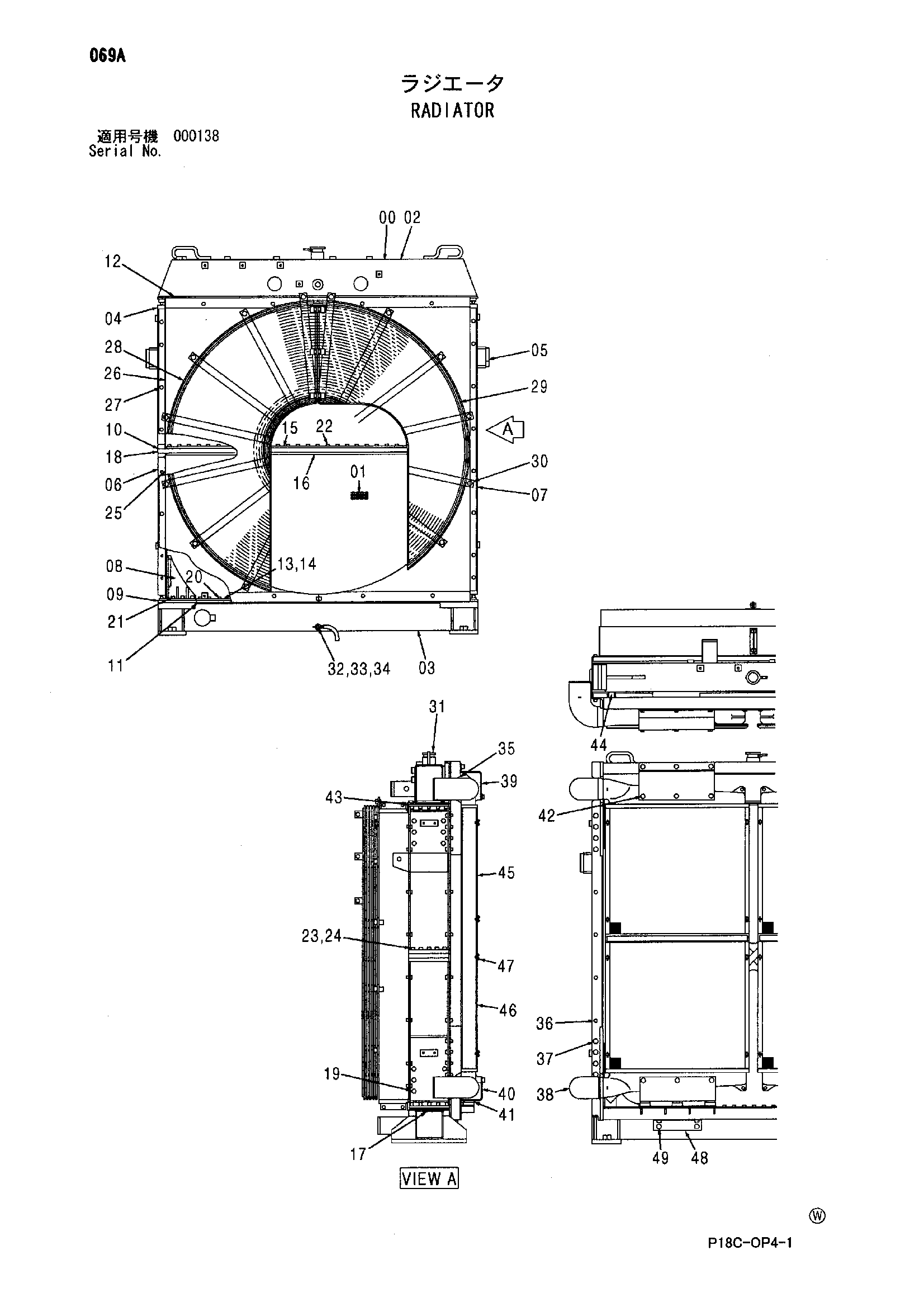

Заводская схема «Радиатор» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4487835 | Радиатор в сборе | 1 | |
| 00 | 4601342 | Коре радиатор в сборе | 1 |
| 01 | 4206308 | Коре | 2 |
| 02 | 4601176 | Бак | 1 |
| 03 | 4601177 | Бак | 1 |
| 04 | 4601154 | Опора | 1 |
| 05 | 4601155 | Опора | 1 |
| 06 | 4601156 | Опора | 1 |
| 07 | 4601157 | Опора | 1 |
| 08 | 4601158 | RIB | 4 |
| 09 | 4442369 | Прокладка | 2 |
| 10 | 4442370 | Прокладка | 2 |
| 11 | 4343818 | Пластина | 2 |
| 12 | 4330729 | Пластина | 2 |
| 13 | 4405339 | Пластина | 2 |
| 14 | 4387140 | Пластина | 2 |
| 15 | 4387141 | Пластина | 2 |
| 16 | 4330730 | Пластина | 2 |
| 17 | 4387142 | Пластина | 4 |
| 18 | 4353845 | Проставка | 1 |
| 19 | 4325260 | Болт с шайбой | 24 |
| 20 | 4336283 | Болт с шайбой | 100 |
| 21 | 4336284 | Болт с шайбой | 44 |
| 22 | J271050 | Болт с шайбой | 62 |
| 22A | J901050 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J901270 | Болт | 10 |
| 24 | A590912 | Пружинная шайба | 10 |
| 25 | 4343842 | Манжета | 4 |
| 26 | 4601161 | Кожух | 1 |
| 27 | J271025 | Болт с шайбой | 24 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4601162 | Сетка | 1 |
| 29 | 4601163 | Сетка | 1 |
| 30 | J271225 | Болт с шайбой | 16 |
| 30A | J901225 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4306106 | Колпачок | 1 |
| 32 | 4206315 | Кран | 1 |
| 33 | 4206316 | Виниловый шланг | 1 |
| 34 | 4143888 | Провод | 1 |
| 35 | 4601200 | Рама | 1 |
| 36 | J271035 | Болт с шайбой | 8 |
| 36A | J901035 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J271235 | Болт с шайбой | 20 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4456797 | Радиатор | 2 |
| 39 | 4601201 | Кронштейн | 2 |
| 40 | 4601202 | Кронштейн | 2 |
| 41 | 4475341 | Амортизатор | 6 |
| 42 | J271225 | Болт с шайбой | 18 |
| 42A | J901225 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | 4601170 | Манжета | 4 |
| 44 | 4601171 | Манжета | 2 |
| 45 | 4601172 | Защитный кожух | 2 |
| 46 | 4601173 | Защитный кожух | 2 |
| 47 | 4601174 | Болт винг | 16 |
| 48 | 4601203 | Кронштейн | 4 |
| 49 | J271230 | Болт с шайбой | 16 |
| 49A | J901230 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
