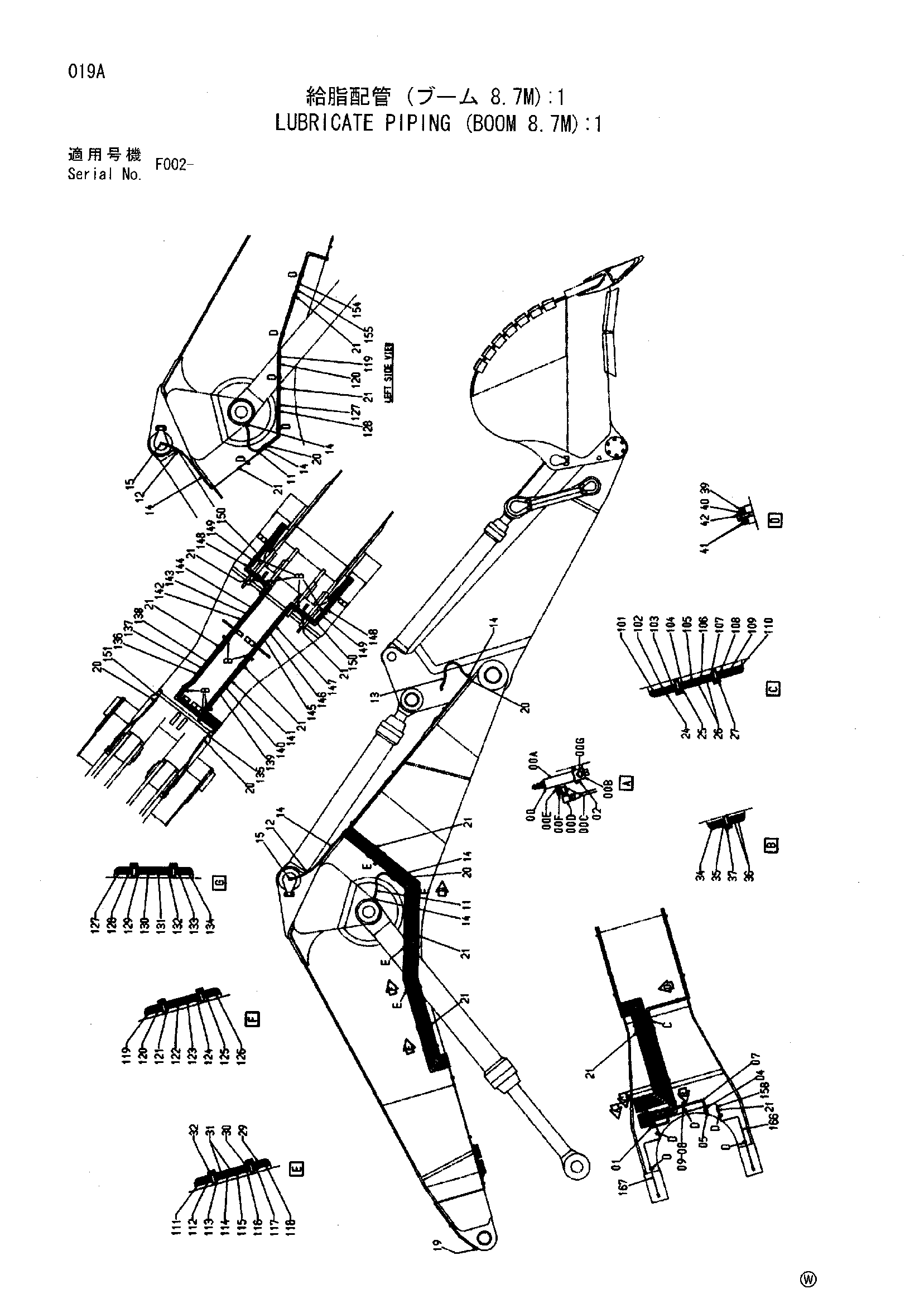

Трубопроводы системы смазки (стрела 8.7M): 1 — HITACHI EX1900-5

Заводская схема «Трубопроводы системы смазки (стрела 8.7M): 1» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4606607	Клапан	1
00A	4182051	Клапан	12
00B	4316451	Коллектор	1
00C	4253567	Адаптер	12
00D	4097666	Угловой штуцер	12
00E	4191349	Адаптер	12
00F	J75481	Пресс-маслёнка	12
00G	4092534	Пробка	1
01	94-1402	Угловой штуцер	1
02	J010845	Болт с шайбой	6
04	94-1302	Адаптер	1
05	4221278	Адаптер	1
07	9727238	Трубка	1
08	4138227	Хомут трубки	1
09	J011040	Болт с шайбой	1
11	4269794	Шланг	2
12	4269799	Шланг	2
13	4269803	Шланг	6
14	4154651	Адаптер	12
15	4154656	Угловой штуцер	2
19	4097666	Угловой штуцер	2
20	4360981	Штуцер трубки	10
21	4099282	Адаптер	51
24	4271440	Хомут	2
25	4271439	Проставка	4
26	4271443	Резиновая прокладка	4
27	J011235	Болт с шайбой	4
29	4271441	Хомут	5
30	4271439	Проставка	10
31	4271444	Резиновая прокладка	10
32	J011235	Болт с шайбой	10
34	4302749	Хомут	10
35	4302747	Проставка	10
36	4273721	Резиновая прокладка	20
37	J011035	Болт с шайбой	10
39	4302748	Хомут	11
40	4302747	Проставка	11
41	4269657	Резиновая прокладка	22
42	J011035	Болт с шайбой	11
101	4605880	Трубка	1
102	4605881	Трубка	1
103	4605882	Трубка	1
104	4605883	Трубка	1
105	4605884	Трубка	1
106	4605885	Трубка	1
107	4605886	Трубка	1
108	4605887	Трубка	1
109	4605888	Трубка	1
110	4605889	Трубка	1
111	4605890	Трубка	1
112	4605891	Трубка	1
113	4605892	Трубка	1
114	4605893	Трубка	1
115	4605894	Трубка	1
116	4605895	Трубка	1
117	4605896	Трубка	1
118	4605897	Трубка	1
119	4613676	Трубка	2
120	4613677	Трубка	2
121	4613678	Трубка	1
122	4613679	Трубка	1
123	4613680	Трубка	1
124	4613681	Трубка	1
125	4613682	Трубка	1
126	4613683	Трубка	1
127	4613684	Трубка	2
128	4613685	Трубка	2
129	4613686	Трубка	1
130	4613687	Трубка	1
131	4613688	Трубка	1
132	4613689	Трубка	1
133	4613690	Трубка	1
134	4613691	Трубка	1
135	4613692	Трубка	1
136	4613693	Трубка	1
137	4613694	Трубка	1
138	4613695	Трубка	1
139	4613696	Трубка	1
140	4613697	Трубка	1
141	4613698	Трубка	1
142	4613699	Трубка	1
143	4613700	Трубка	1
144	4613701	Трубка	1
145	4613702	Трубка	1
146	4613703	Трубка	1
147	4613704	Трубка	1
148	4613705	Трубка	2
149	4613706	Трубка	2
150	4613707	Трубка	2
151	4613708	Трубка	1
154	4605932	Трубка	1
155	4605933	Трубка	1
158	4605934	Трубка	1
166	4605937	Трубка	1
167	4605938	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
