Водяной насос и тенсион шкив — HITACHI EX1900-5

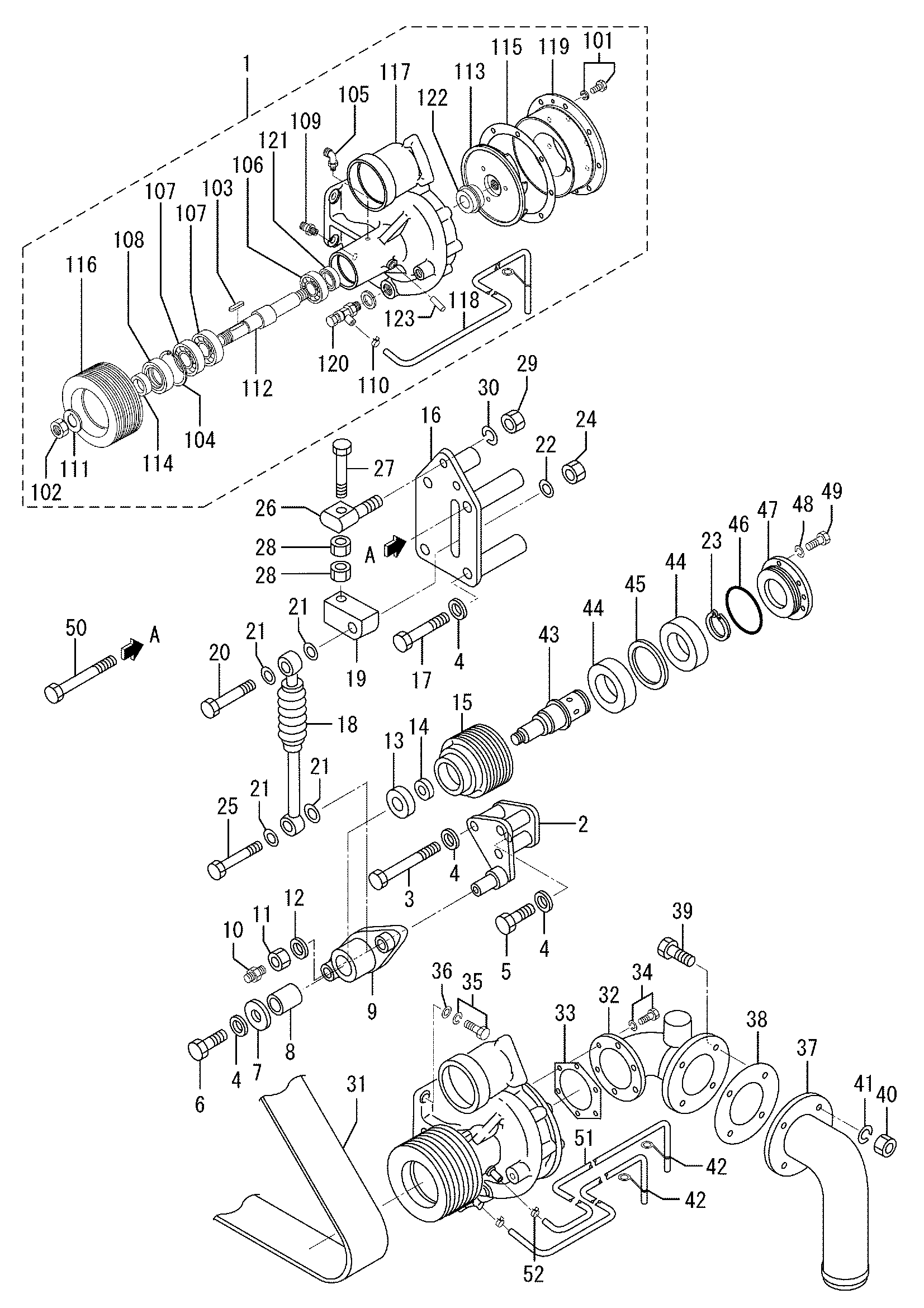

Заводская схема «Водяной насос и тенсион шкив» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3264501030 | Насос в сборе, водяной | 1 |
| 1 | H3264511030 | Насос в сборе, водяной | 1 |
| 1 | H3264511031 | Насос в сборе, водяной | 1 |
| 1 | H3264511032 | Насос в сборе, водяной | 1 |
| 1 | H3264511033 | Насос в сборе, водяной | 1 |
| 1-01 | HF200510025 | Болт, W/шайба | 8 |
| 1-02 | HF232024000 | Гайка, JAM | 1 |
| 1-03 | HF287107040 | Шпонка, сунк | 1 |
| 1-04 | HF320207200 | Кольцо, стопорный | 1 |
| 1-05 | HF465606000 | Угловой штуцер | 1 |
| 1-06 | HF800606206 | Подшипник, шарик | 1 |
| 1-07 | HF801006306 | Подшипник, шарик | 2 |
| 1-08 | HMT203648 | Уплотнение, масляный | 1 |
| 1-09 | H0043412011 | Разъём | 1 |
| 1-10 | H3000705500 | Хомут | 1 |
| 1-11 | H3204528500 | Шайба | 1 |
| 1-12 | H3264500200 | Вал, водяной насос | 1 |
| 1-13 | H3264500300 | Импеллер | 1 |
| 1-14 | H3264500800 | Проставка | 1 |
| 1-15 | H3264501300 | Манжета | 1 |
| 1-15 | H3264511300 | Манжета | 1 |
| 1-16 | H3264508100 | Шкив, водяной насос | 1 |
| 1-16 | H3264508101 | Шкив, водяной насос | 1 |
| 1-17 | H3264520100 | Корпус, водяной насос | 1 |
| 1-17 | H3264520102 | Корпус, водяной насос | 1 |
| 1-18 | H3301023400 | Шланг, дренажный | 1 |
| 1-19 | H3334500500 | Крышка | 1 |
| 1-20 | H3340706100 | Кокк, водяной дренажный | 1 |
| 1-21 | H35A4500400 | Уплотнение, масляный | 1 |
| 1-22 | H3714516200 | Уплотнение, блок | 1 |
| 1-22 | H3264501800 | Уплотнение, блок | 1 |
| 1-23 | H3774500900 | Трубка | 1 |
| 2 | H3264528201 | Кронштейн, тенсион | 1 |
| 3 | H0597812170 | Болт | 2 |
| 4 | H34A4802200 | Шайба | 8 |
| 5 | HF103512045 | Болт | 1 |
| 6 | HF103512035 | Болт | 1 |
| 7 | H3264827900 | Пластина, концевой | 1 |
| 8 | H3264828200 | Подшипник, W/P тенсион | 1 |
| 9 | H3264817800 | Направляющее колесо, W/P тенсион | 1 |
| 10 | HF500610000 | Пробка, таперед | 1 |
| 11 | HF232024000 | Гайка, JAM | 1 |
| 12 | H3250701400 | Шайба | 1 |
| 13 | H3264509200 | Уплотнение, масляный шкив | 1 |
| 14 | H3264508800 | Втулка, масляный уплотнение | 1 |
| 15 | H3264518400 | Шкив, тенсион | 1 |
| 15 | H3264518401 | Шкив, тенсион | 1 |
| 16 | H3264518300 | Кронштейн, тенсион | 1 |
| 17 | H0597812185 | Болт | 3 |
| 18 | H3754808401 | Схокк, абсобер | 1 |
| 18 | H3754818400 | Схокк, абсобер | 1 |
| 19 | H3754527400 | Босс, тенсион | 1 |
| 20 | H3264808800 | Болт | 1 |
| 21 | H3331101600 | Шайба | 4 |
| 22 | H3331101600 | Шайба | 1 |
| 23 | HF320004000 | Кольцо, стопорный | 1 |
| 24 | HF230012000 | Гайка | 1 |
| 25 | H3264808700 | Болт | 1 |
| 26 | H3754807500 | Босс, тенсион | 1 |
| 27 | H3754817600 | Болт, тенсион | 1 |
| 28 | HF232014000 | Гайка, JAM | 2 |
| 29 | HF230014000 | Гайка | 1 |
| 30 | HF251514000 | Пружинная шайба | 1 |
| 31 | H3264508900 | В-белт, водяной насос | 1 |
| 32 | H3264560600 | Разъём | 1 |
| 33 | H3264617800 | Манжета | 1 |
| 34 | HF200510030 | Болт, W/шайба | 6 |
| 35 | HF200510040 | Болт, W/шайба | 4 |
| 36 | HF250010000 | Шайба, плаин | 4 |
| 37 | H3264604200 | Трубка, водяной | 1 |
| 38 | H0482628080 | Манжета | 1 |
| 39 | HF103516060 | Болт | 3 |
| 40 | HF232016000 | Гайка, JAM | 3 |
| 41 | HF251516000 | Пружинная шайба | 3 |
| 42 | H3000715301 | Хомут | 1 |
| 42 | H3000715301 | Хомут | 2 |
| 43 | H3264508600 | Вал, тенсион | 1 |
| 44 | HF801006308 | Подшипник, шарик | 2 |
| 45 | H3264508700 | Шайба, плаин | 1 |
| 46 | H0550720850 | Уплотнительное кольцо | 1 |
| 47 | H3264509100 | Крышка, подшипник | 1 |
| 47 | H3264509101 | Крышка, подшипник | 1 |
| 48 | HF251506000 | Пружинная шайба | 6 |
| 49 | HF103506016 | Болт | 6 |
| 50 | H3264809200 | Болт | 1 |
| 51 | H3301023400 | Шланг, дренажный | 1 |
| 52 | H3000705500 | Шланг, хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
