Гидроцилиндр ковша (правый)(экскаватор) — HITACHI EX1900-5

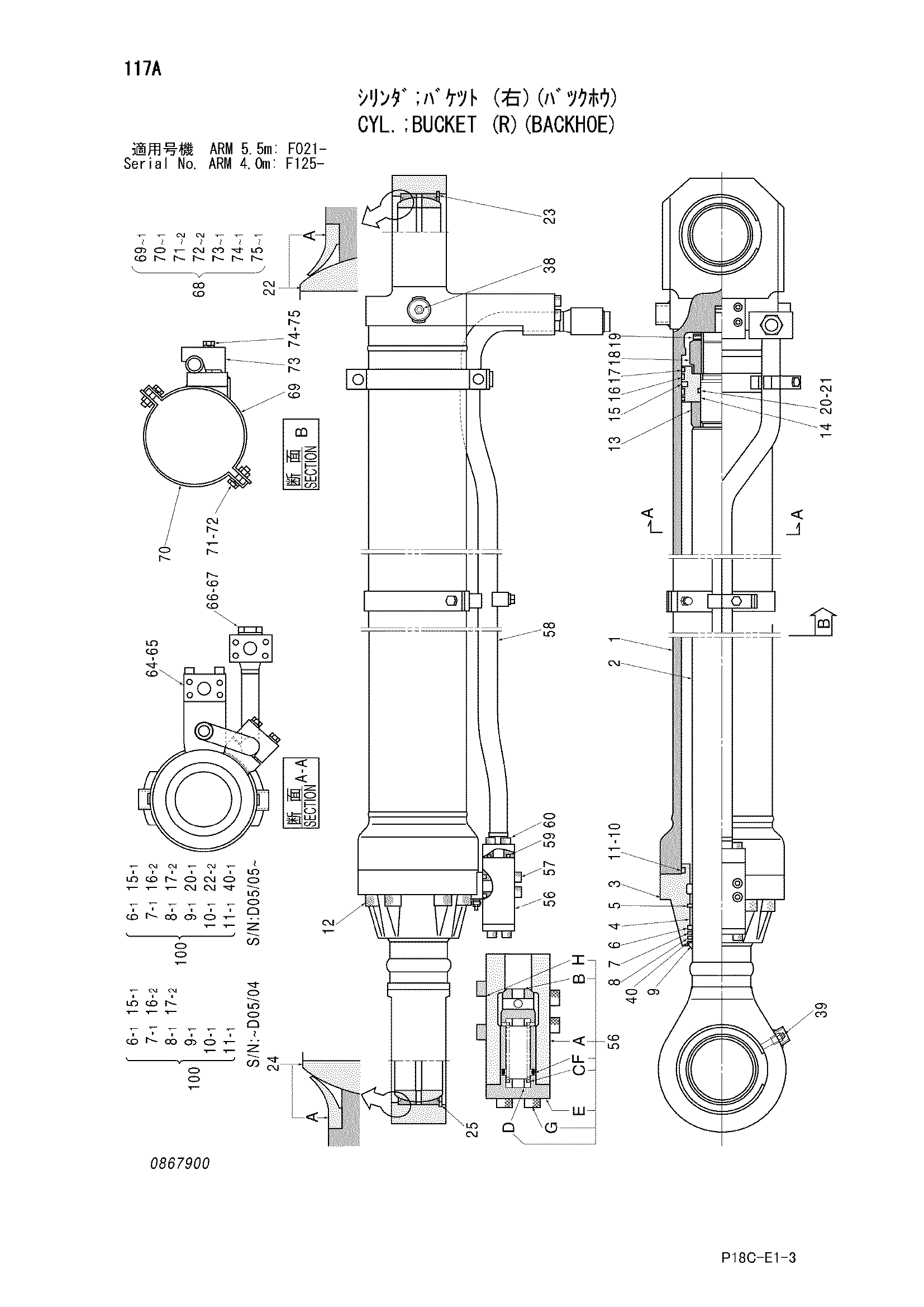

Заводская схема «Гидроцилиндр ковша (правый)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4481445 | Гидроцилиндр ковша | 1 | |
| 1-40 | 4489836 | Гидроцилиндр ковша | 1 |
| 1 | 0411301 | Труба гидроцилиндра | 1 |
| 2 | 0340102 | Шток поршня | 1 |
| 3 | 0867902 | Головка гидроцилиндра | 1 |
| 4 | 0379905 | Втулка | 1 |
| 5 | 0834707 | Стопорное кольцо | 1 |
| 6 | 0392303 замена: 0964305 | Уплотнительное кольцо | 1 |
| 6 | 0964305 | Уплотнительное кольцо | 1 |
| 7 | 4070027 замена: 0978104 | У-ринг | 1 |
| 7 | 0978104 | U-образная манжета | 1 |
| 8 | 0242706 | Опорное кольцо | 1 |
| 9 | 4429148 замена: 0978105 | Грязесъёмное кольцо | 1 |
| 9 | 0978105 | Грязесъёмное кольцо | 1 |
| 10 | 4123509 замена: A811190 | Уплотнительное кольцо | 1 |
| 10 | A811190 | Уплотнительное кольцо | 1 |
| 11 | 0257007 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0340106 | Амортизирующий подшипник | 1 |
| 14 | 0340107 замена: 0964310 | Поршень | 1 |
| 14 | 0964310 | Поршень | 1 |
| 15 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 16 | 0340108 | Кольцо | 2 |
| 16 | 0773208 | Направляющее кольцо | 2 |
| 17 | 4199817 | Кольцо | 2 |
| 18 | 0340109 | Гайка | 1 |
| 19 | 4199819 | Установочный винт | 1 |
| 20 | 0340110 замена: 4038304 | Уплотнительное кольцо | 1 |
| 20 | 4038304 | Уплотнительное кольцо | 1 |
| 21 | 0239804 | Опорное кольцо | 2 |
| 21 | 0239804 | Опорное кольцо | 2 |
| 22 | 0257017 замена: 0812109 | Подшипник. спхерикал | 1 |
| 22A | 4318787 | Уплотнение | 2 |
| 22 | 0812109 | Подшипник. спхерикал | 1 |
| 22A | 0812111 | Уплотнение | 2 |
| 23 | 4036055 | Стопорное кольцо | 1 |
| 24 | 0242317 замена: 0242409 | Подшипник. спхерикал | 1 |
| 24A | 4243948 | Уплотнение | 2 |
| 24 | 0242409 | Подшипник. спхерикал | 1 |
| 24A | 0242411 | Уплотнение | 2 |
| 25 | 0242318 | Стопорное кольцо | 1 |
| 38 | 0643016 | Воздушный клапан | 3 |
| 39 | J75481 | Пресс-маслёнка | 1 |
| 40 | 0392304 | Кольцо | 1 |
| 56 | 0339712 замена: 0964311 | Клапан слов-рету | 1 |
| 56 | 0964311 | Клапан слов-рету | 1 |
| 56A | 0242723 | Корпус клапан | 1 |
| 56B | 0411205 | Клапан словретурн | 1 |
| 56C | 4153721 | Пружина | 1 |
| 56D | 4094938 | Направляющая пружины | 2 |
| 56E | 4094939 | Крышка | 1 |
| 56F | 4123446 замена: A811045 | Уплотнительное кольцо | 1 |
| 56F | A811045 | Уплотнительное кольцо | 1 |
| 56G | 0242725 | Болт с внутренним шестигранником | 4 |
| 56H | 4123444 замена: 4069900 | Уплотнительное кольцо | 1 |
| 56H | 4069900 | Уплотнительное кольцо | 1 |
| 57 | M341600 | Болт с внутренним шестигранником | 4 |
| 58 | 0340111 | Трубка | 1 |
| 59 | 4123444 замена: 4069900 | Уплотнительное кольцо | 2 |
| 59 | 4069900 | Уплотнительное кольцо | 2 |
| 60 | 4104495 | Болт с внутренним шестигранником | 4 |
| 64 | 0340112 | Соединение | 1 |
| 65 | 0340113 | Болт с внутренним шестигранником | 4 |
| 66 | 0349308 | Пробка | 1 |
| 67 | 0336419 замена: 992444 | Уплотнительное кольцо | 1 |
| 67 | 992444 | Уплотнительное кольцо | 1 |
| 68 | 4289452 | Лента в сборе | 2 |
| 69 | 0411203 | Лента | 2 |
| 70 | 0411204 | Лента | 2 |
| 71 | 0410604 | Болт | 4 |
| 71 | 0379919 | Болт | 4 |
| 72 | 0236914 | Пружинная шайба | 4 |
| 73 | 0379917 | Хомут трубки | 2 |
| 74 | 0410607 | Болт | 2 |
| 75 | 0236914 | Пружинная шайба | 2 |
| 100 | 4600257 замена: 4710053 | Комплект уплотнений | 1 |
| 100 | 4710053 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
