Гидролинии рабочего оборудования (стрела 8.3m)(4) — HITACHI EX1900-5

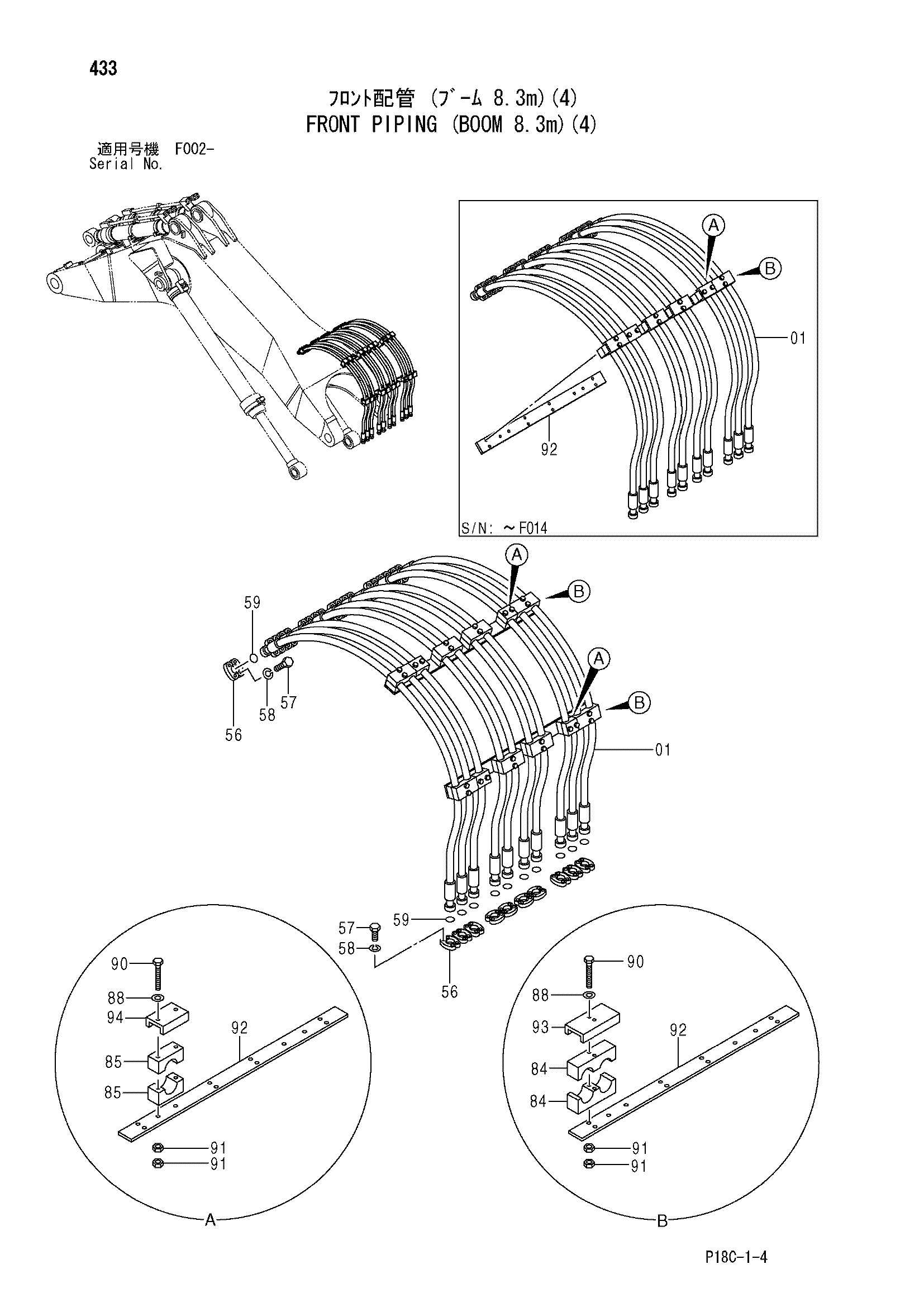

Заводская схема «Гидролинии рабочего оборудования (стрела 8.3m)(4)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4325451 | Шланг | 10 |
| 56 | 4169565 | Разъёмный фланец | 40 |
| 57 | J912070 | Болт | 80 |
| 58 | A590920 | Пружинная шайба | 80 |
| 59 | 4510170 | Уплотнительное кольцо | 20 |
| 84 | 4383223 замена: 4473130 | Хомут | 8 |
| 84 | 4473130 | Хомут | 16 |
| 85 | 4383224 замена: 4485333 | Хомут | 4 |
| 85 | 4485333 | Хомут | 8 |
| 88 | A590112 | Плоская шайба | 24 |
| 90 | J901215 | Болт | 12 |
| 90 | J901213 | Болт | 24 |
| 90 | J901214 | Болт | 24 |
| 91 | J950012 | Гайка | 24 |
| 91 | J950012 | Гайка | 48 |
| 92 | 3089368 | Пластина | 1 |
| 92 | 3089368 | Пластина | 2 |
| 93 | 4410171 | Хомут | 4 |
| 93 | 4410171 | Хомут | 8 |
| 94 | 4410170 | Хомут | 2 |
| 94 | 4401070 | Хомут | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
