Крыло — HITACHI EX1900-5

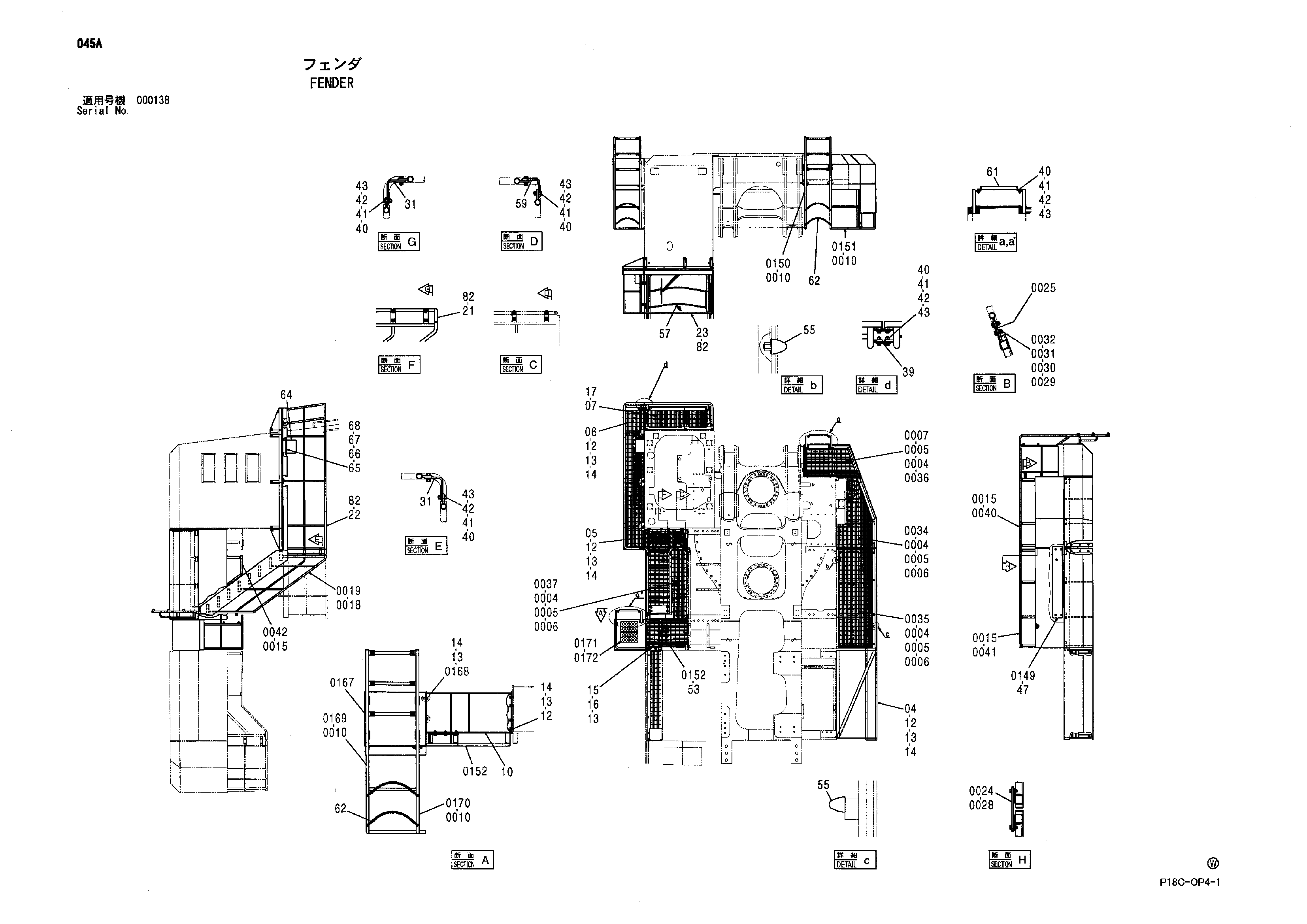

Заводская схема «Крыло» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0004 | J901640 | Болт | 26 |
| 0005 | A590916 | Пружинная шайба | 26 |
| 0006 | A590116 | Плоская шайба | 20 |
| 0007 | J217085 | Шайба | 6 |
| 0010 | J271240 | Болт с шайбой | 24 |
| 0010A | J901240 | Болт | 1 |
| 0010B | J222012 | Шайба | 1 |
| 0015 | J271240 | Болт с шайбой | 22 |
| 0015A | J901240 | Болт | 1 |
| 0015B | J222012 | Шайба | 1 |
| 0018 | J281235 | Болт с шайбой | 7 |
| 0018A | J901235 | Болт | 1 |
| 0018B | 4249324 | Шайба | 1 |
| 0019 | 6022941 | Ступень | 1 |
| 0024 | 4614231 | Пластина | 1 |
| 0025 | 4364672 | Пластина | 2 |
| 0028 | J281235 | Болт с шайбой | 4 |
| 0028A | J901235 | Болт | 1 |
| 0028B | 4249324 | Шайба | 1 |
| 0029 | J901240 | Болт | 6 |
| 0030 | J950012 | Гайка | 6 |
| 0031 | 4249324 | Шайба | 12 |
| 0032 | A590912 | Пружинная шайба | 6 |
| 0034 | 6023057 | Крыло | 1 |
| 0035 | 6023058 | Крыло | 1 |
| 0036 | 6023059 | Крыло | 1 |
| 0037 | 6023060 | Крыло | 1 |
| 0040 | 7047074 | Защитный кожух | 1 |
| 0041 | 7047075 | Защитный кожух | 1 |
| 0042 | 7047076 | Защитный кожух | 1 |
| 0149 | 4486592 | Крышка | 1 |
| 0150 | 8099289 | Поручень | 1 |
| 0151 | 7047740 | Поручень | 1 |
| 0152 | 7043261 | Крыло | 1 |
| 0167 | 7047780 | Ступень | 1 |
| 0168 | J901650 | Болт | 6 |
| 0169 | 7047783 | Поручень | 1 |
| 0170 | 7047785 | Поручень | 1 |
| 0171 | 3092334 | Крышка | 2 |
| 0172 | J271030 | Болт с шайбой | 8 |
| 0172A | J901030 | Болт | 1 |
| 0172B | J222010 | Шайба | 1 |
| 04 | 7042059 | Крыло | 1 |
| 05 | 7040708 | Ступень | 1 |
| 06 | 7039508 | Крыло | 1 |
| 07 | 7039507 | Ступень | 1 |
| 10 | 7040241 | Кронштейн | 1 |
| 12 | J901635 | Болт | 26 |
| 13 | A590916 | Пружинная шайба | 35 |
| 14 | A590116 | Плоская шайба | 32 |
| 15 | J901645 | Болт | 3 |
| 16 | J217085 | Шайба | 3 |
| 17 | J281230 | Болт с шайбой | 6 |
| 17A | J901230 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 21 | 8084728 | Поручень | 1 |
| 22 | 6019585 | Поручень | 1 |
| 23 | 7039317 | Поручень | 1 |
| 31 | 4451373 | Пластина | 4 |
| 39 | 4364672 | Пластина | 2 |
| 40 | J901240 | Болт | 28 |
| 41 | 449490 | Плоская шайба | 56 |
| 42 | A590912 | Пружинная шайба | 28 |
| 43 | J950012 | Гайка | 28 |
| 47 | J281245 | Болт с шайбой | 4 |
| 47A | J901245 | Болт | 1 |
| 47B | 4249324 | Шайба | 1 |
| 53 | J281030 | Болт с шайбой | 9 |
| 53A | J901030 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 55 | 4371411 | Ограничитель резиновый | 2 |
| 57 | 4451376 | Цепь | 2 |
| 59 | 4434711 | Пластина | 2 |
| 61 | 9744601 | Трубка | 6 |
| 62 | 4446902 | Цепь | 4 |
| 64 | 4422827 | Устройство ескапе | 1 |
| 65 | 9751682 | Кронштейн | 1 |
| 66 | J901025 | Болт | 2 |
| 67 | A590110 | Плоская шайба | 2 |
| 68 | A590910 | Пружинная шайба | 2 |
| 82 | J271225 | Болт с шайбой | 20 |
| 82A | J901225 | Болт | 1 |
| 82B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
