Охлаждение система(деталь-1) — HITACHI EX1900-5

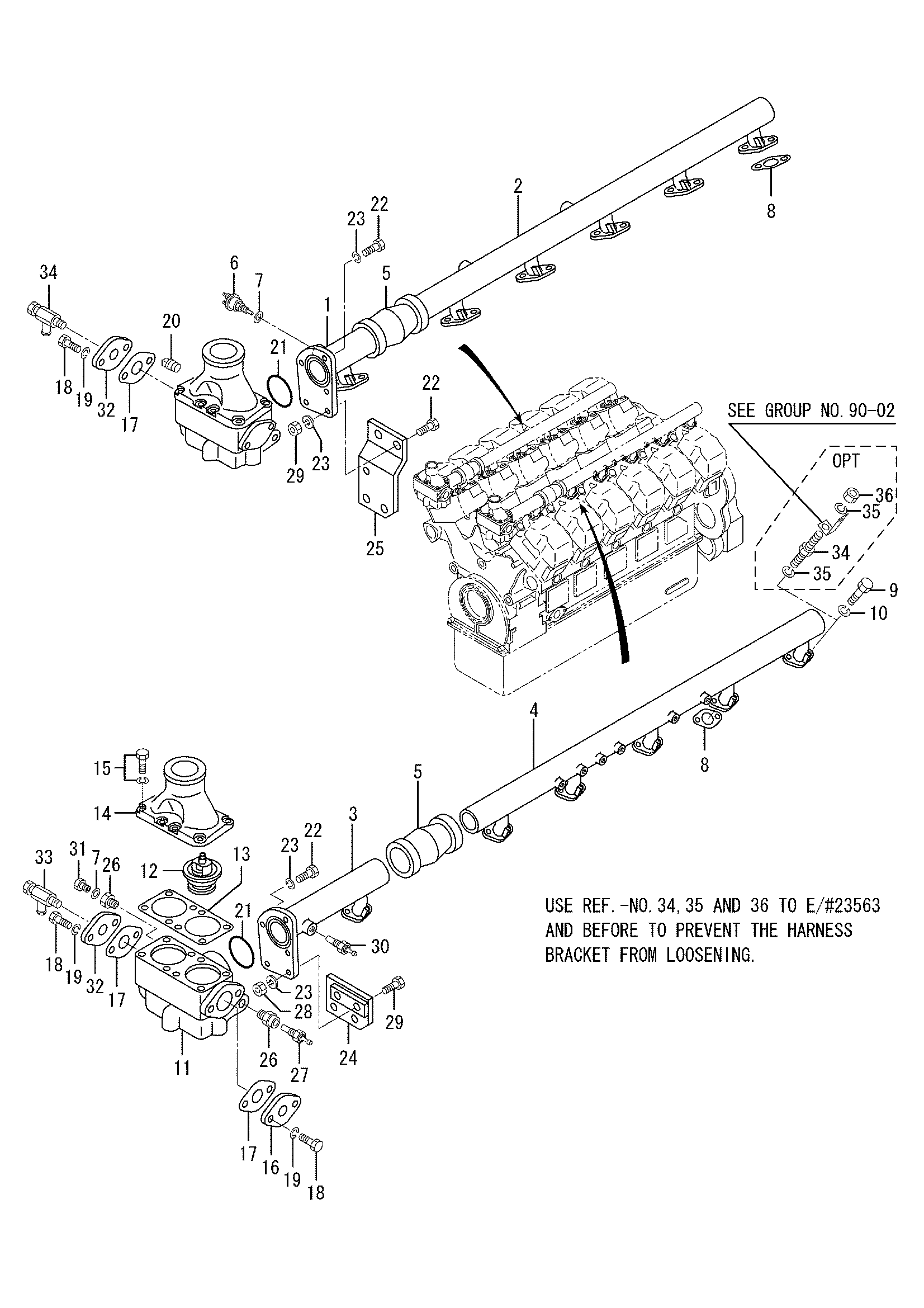

Заводская схема «Охлаждение система(деталь-1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3264605300 | Трубка, W/выпускной FR правый | 1 |
| 2 | H3264615700 | Трубка, W/выпускной RE правый | 1 |
| 3 | H3264605800 | Трубка, W/выпускной FR левый | 1 |
| 4 | H3264615900 | Трубка, W/выпускной RE левый | 1 |
| 4 | H3264615901 | Трубка, W/выпускной RE левый | 1 |
| 5 | H0482640050 | Муфта | 2 |
| 6 | H3754704100 | Выключатель, термостатический | 1 |
| 7 | H0594601601 | Шайба, сеалинг | 2 |
| 8 | H3254630600 | Манжета | 12 |
| 9 | HF103510030 | Болт | 24 |
| 10 | HF251510000 | Пружинная шайба | 24 |
| 11 | H3254655200 | Корпус, термостат | 2 |
| 12 | H35C4605500 | Термостат | 4 |
| 13 | H3254625400 | Прокладка | 2 |
| 14 | H3234623200 | Крышка, термостат | 2 |
| 15 | HF180508025 | Болт, W/шайба | 16 |
| 16 | H3234602601 | Крышка | 2 |
| 17 | H3254620300 | Манжета | 4 |
| 18 | HF103510025 | Болт | 8 |
| 19 | HF251510000 | Пружинная шайба | 8 |
| 20 | HF500621000 | Пробка, таперед | 1 |
| 21 | HF315307500 | Уплотнительное кольцо | 2 |
| 22 | HF103510030 | Болт | 8 |
| 23 | HF251510000 | Пружинная шайба | 8 |
| 24 | H3264611900 | Стойка, термостатический левый | 1 |
| 25 | H3264611800 | Стойка, термостатический правый | 1 |
| 26 | H4560042901 | Разъём | 2 |
| 27 | H3789200300 | Блок, водяной | 1 |
| 28 | HF230010000 | Гайка | 4 |
| 29 | HF103510060 | Болт | 2 |
| 30 | H3789200300 | Блок, водяной | 1 |
| 31 | HF500016000 | Пробка, дренажный | 1 |
| 32 | H3264604400 | Крышка | 2 |
| 33 | H3254512901 | Кокк, дренажный | 2 |
| 34 | H3264607500 | Шпилька | 1 |
| 35 | HF251510000 | Пружинная шайба | 2 |
| 36 | HF230510000 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
