Пилотные гидролинии (гидрораспределитель)(нижний) — HITACHI EX1900-5

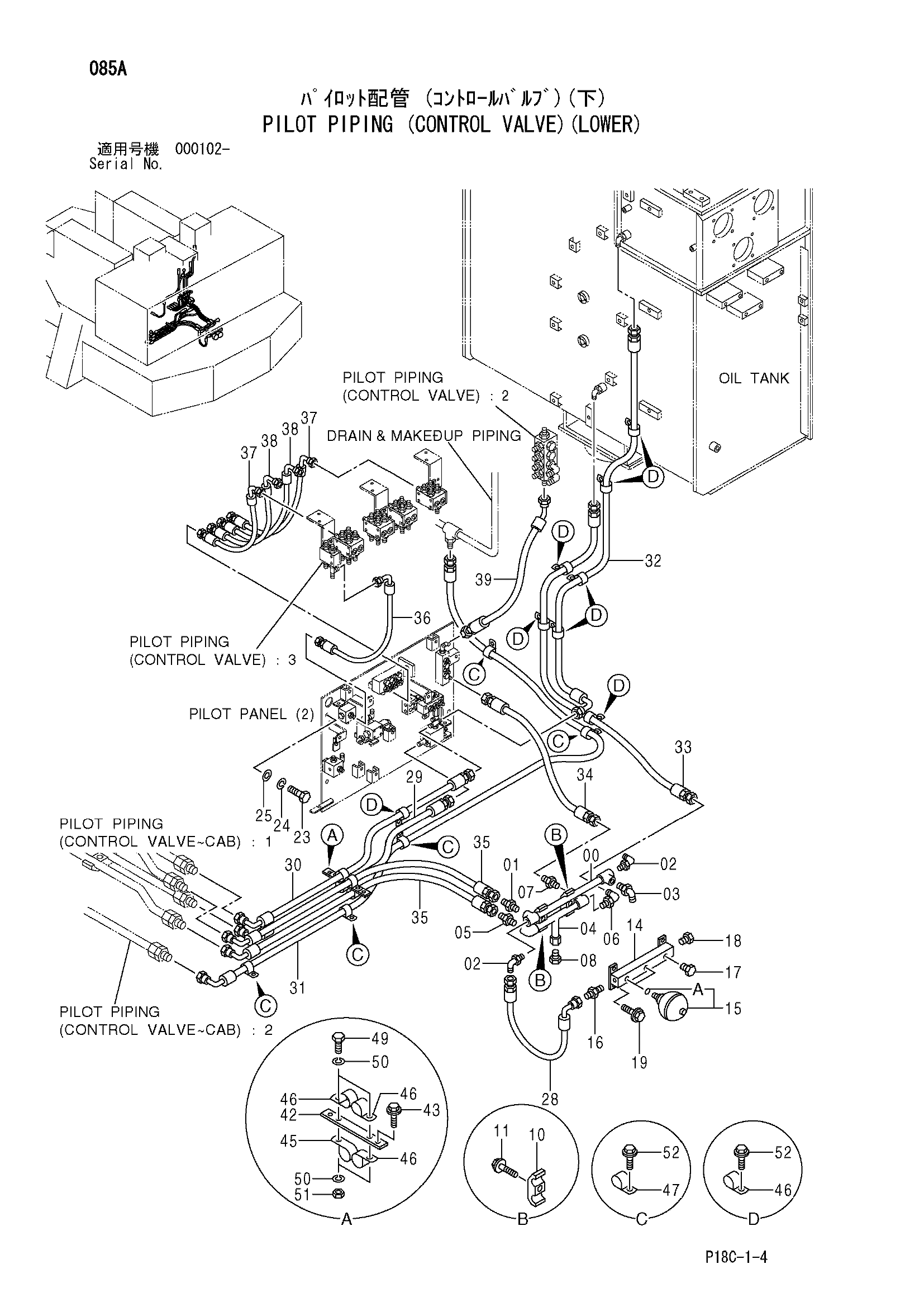

Заводская схема «Пилотные гидролинии (гидрораспределитель)(нижний)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757120 | Трубка | 1 |
| 01 | A852166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852266 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 8085077 | Трубка | 1 |
| 05 | A852166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4505388 | Пробка | 1 |
| 10 | 4053596 | Хомут трубки | 2 |
| 11 | J011255 | Болт с шайбой | 2 |
| 11 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 14 | 8038506 | Блок | 1 |
| 15 | 4200387 | Гидроаккумулятор | 2 |
| 15A | 955656 | Уплотнительное кольцо | 1 |
| 16 | A852132 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A885006 | Пробка | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A885003 | Пробка | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | J011035 | Болт с шайбой | 4 |
| 19 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 23 | J901635 | Болт | 4 |
| 24 | A590916 | Пружинная шайба | 4 |
| 25 | J222016 | Шайба | 4 |
| 28 | 4313238 | Шланг | 1 |
| 29 | 4452513 | Шланг | 1 |
| 30 | 4347263 | Шланг | 1 |
| 31 | 4459012 | Шланг | 1 |
| 32 | 4225408 | Шланг | 1 |
| 33 | 4458991 | Шланг | 1 |
| 34 | 4362766 | Шланг | 1 |
| 35 | 4459029 | Шланг | 2 |
| 36 | 4313240 | Шланг | 1 |
| 37 | 4313239 | Шланг | 2 |
| 38 | 4319384 | Шланг | 2 |
| 39 | 4218450 | Шланг | 1 |
| 42 | 4348003 | Пластина | 1 |
| 43 | J011025 | Болт с шайбой | 2 |
| 43 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 45 | 4190264 | Зажим | 1 |
| 46 | 4192035 | Зажим | 11 |
| 47 | 4190274 | Зажим | 5 |
| 49 | J901025 | Болт | 2 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | J950010 | Гайка | 2 |
| 52 | J011020 | Болт с шайбой | 13 |
| 52 | J271020 замена: J901020 | Болт с шайбой | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
