Хомут в сборе — HITACHI EX1900-5

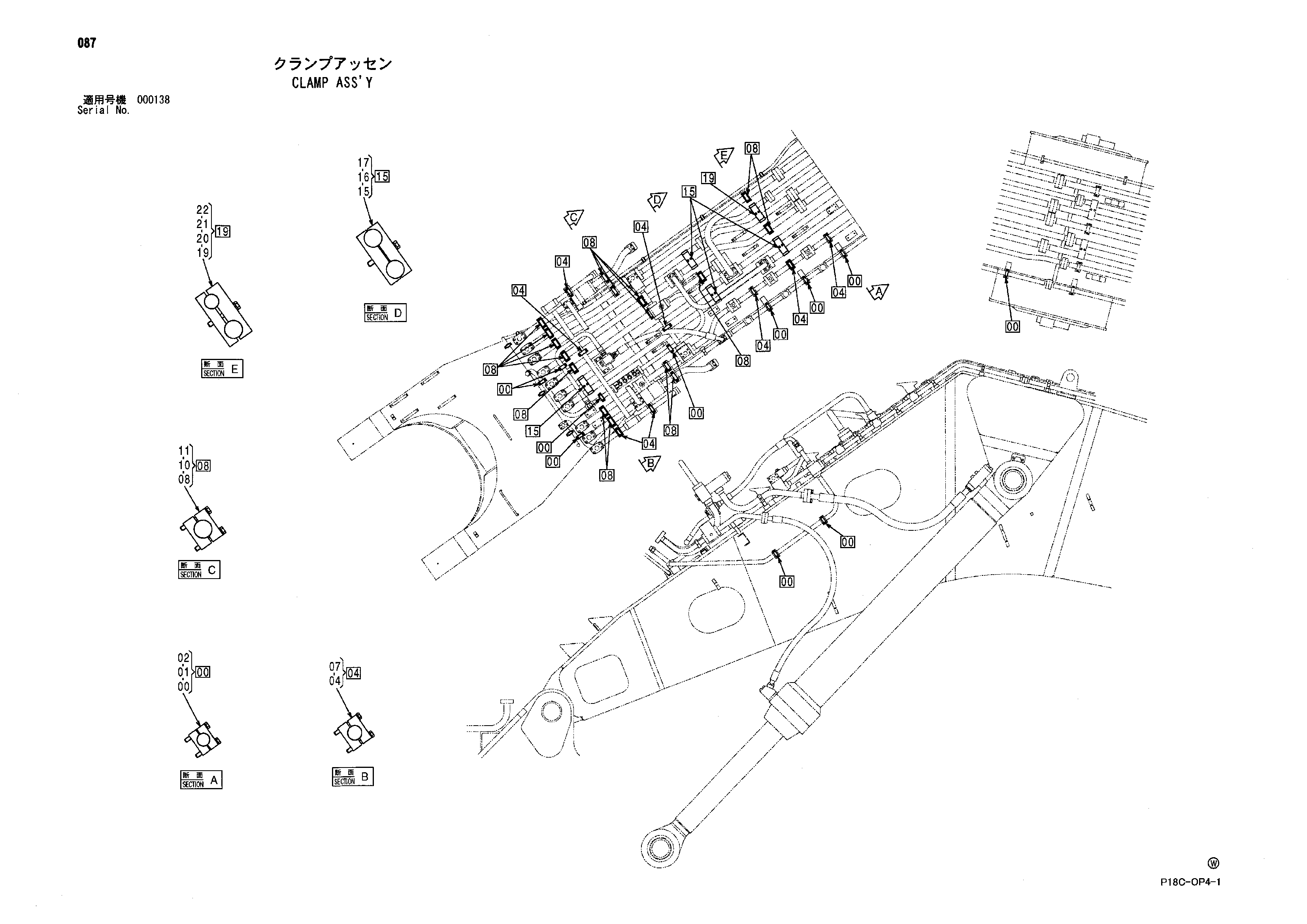

Заводская схема «Хомут в сборе» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334364 | Хомут трубки | 22 |
| 01 | J901285 | Болт | 22 |
| 02 | A590912 | Пружинная шайба | 22 |
| 04 | 4342723 | Хомут трубки | 16 |
| 07 | J271200 | Болт с шайбой | 16 |
| 07A | J901200 | Болт | 1 |
| 07B | J222012 | Плоская шайба | 1 |
| 08 | 4357265 | Хомут трубки | 32 |
| 10 | A590914 | Пружинная шайба | 32 |
| 11 | J901402 | Болт | 32 |
| 15 | 4368931 | Хомут трубки | 8 |
| 16 | J901603 | Болт | 8 |
| 17 | A590916 | Пружинная шайба | 8 |
| 19 | 4368933 | Хомут трубки | 1 |
| 20 | 4216191 | Хомут трубки | 1 |
| 21 | J901603 | Болт | 2 |
| 22 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
