Топливные трубопроводы — HITACHI EX1900-5

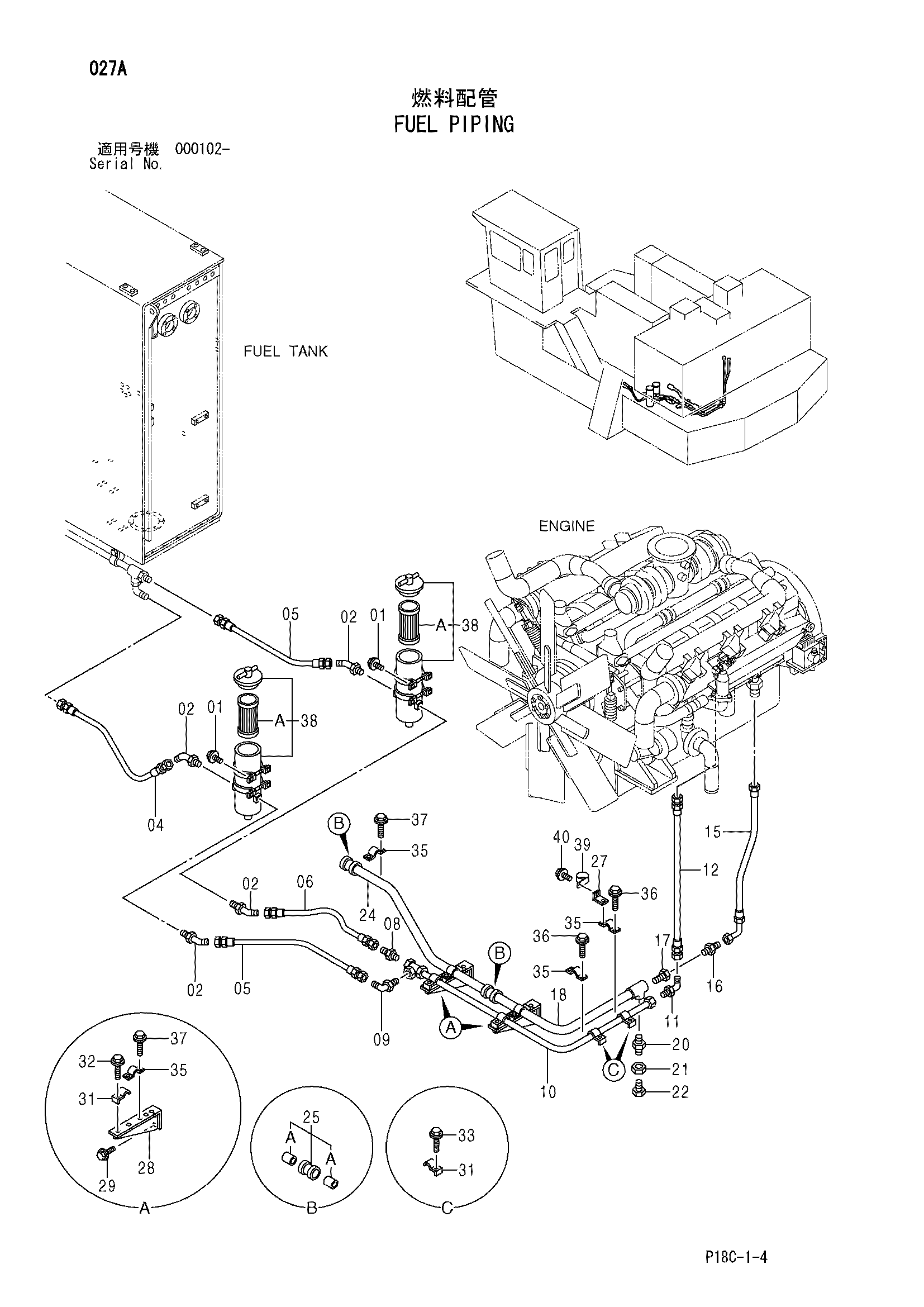

Заводская схема «Топливные трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J020825	Болт с шайбой	8
01	J260825 замена: J900825	Болт с шайбой	8
02	4210324	Угловой штуцер	4
04	4458957 замена: 4485495	Шланг	1
04	4485495	Шланг	1
05	4458956 замена: 4485498	Шланг	2
05	4485498	Шланг	2
06	4275054 замена: 4485494	Шланг	1
06	4485494	Шланг	1
08	4129457	Адаптер	1
08A	4506429	Уплотнительное кольцо	1
09	4169596	Угловой штуцер	1
09A	4506429	Уплотнительное кольцо	1
10	8085044	Трубка	1
11	4250039	Угловой штуцер	1
11A	970860	Уплотнительное кольцо	1
12	4440970 замена: 4485188	Шланг	1
12	4485188	Шланг	1
12	4611792	Шланг	1
15	4408993 замена: 4485499	Шланг	1
15	4485499	Шланг	1
16	4239900	Адаптер	1
17	94-1613	Переходник	1
18	8084416	Трубка	1
20	94-1708	Адаптер	1
21	4458903	Переходник S	1
22	4291578	Пробка	1
24	3092696	Трубка	1
25	4067833	Муфта	2
25A	4196261	Уплотнение	2
27	9759336	Кронштейн	1
28	9757150	Кронштейн	2
29	J021230	Болт с шайбой	4
29	J271225 замена: J901225	Болт с шайбой	4
31	4053697	Хомут трубки	4
32	J011275	Болт с шайбой	2
32	J271275 замена: J901275	Болт с шайбой	2
33	J011280	Болт с шайбой	2
33	J271280 замена: J901280	Болт с шайбой	2
35	4053865	Хомут трубки	5
36	J011030	Болт с шайбой	4
36	J271030 замена: J901030	Болт с шайбой	4
37	J011025	Болт с шайбой	6
37	J271025 замена: J901025	Болт с шайбой	6
38	4473693	Фильтр	2
38A	4448737	Фильтрующий элемент	1
39	4193848	Зажим	1
40	J021025	Болт с шайбой	1
40	J271025 замена: J901025	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
