Погрузчик ковш 11.0m3 (2/2) — HITACHI EX1900-5

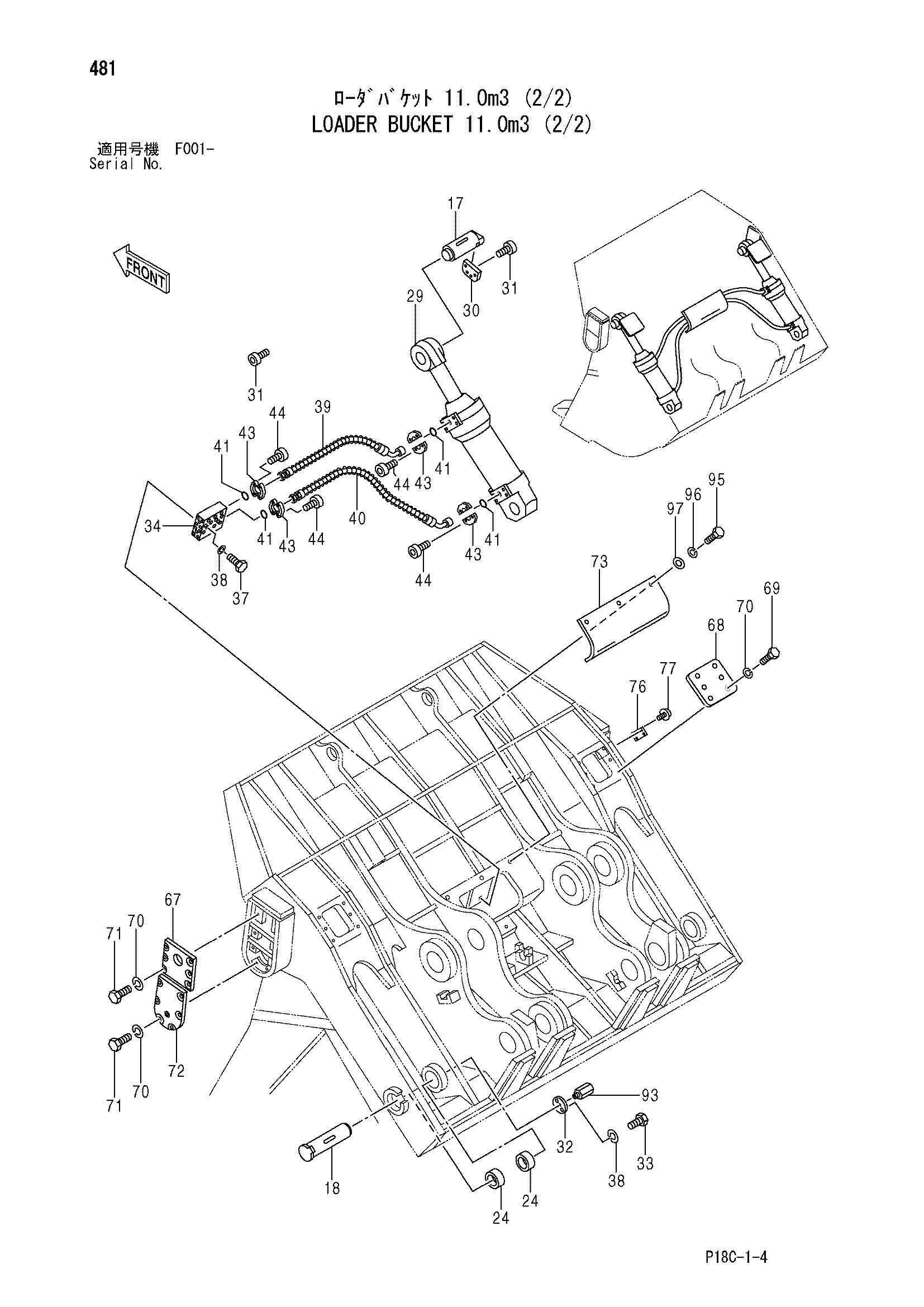

Заводская схема «Погрузчик ковш 11.0m3 (2/2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9207199 | Погрузчик ковш | 1 | |
| 9303456 | Погрузчик ковш | 1 | |
| 17 | 3080697 | Палец | 2 |
| 18 | 8038184 | Палец | 2 |
| 24 | 4182079 | Проставка | 4 |
| 29 | 4306628 | Гидроцилиндр. разгрузка | 2 |
| 29 | 4483059 | Гидроцилиндр. разгрузка | 2 |
| 30 | 4345794 | Стопорная пластина | 2 |
| 31 | M342765 | Болт с внутренним шестигранником | 8 |
| 32 | 4179925 | Пластина | 2 |
| 33 | J901635 | Болт | 4 |
| 34 | 4216814 | Клапан словретур | 1 |
| 37 | J901680 | Болт | 2 |
| 38 | A590916 | Пружинная шайба | 6 |
| 39 | 4197760 | Шланг | 2 |
| 40 | 4197759 | Шланг | 2 |
| 41 | 966993 | Уплотнительное кольцо | 8 |
| 43 | 4085560 | Разъёмный фланец | 16 |
| 44 | M341240 | Болт с внутренним шестигранником | 32 |
| 67 | 8061881 | Крышка | 2 |
| 68 | 4180662 | Крышка | 2 |
| 69 | J901228 замена: J901230 | Болт | 12 |
| 69 | J901230 | Болт | 12 |
| 70 | A590912 | Пружинная шайба | 36 |
| 71 | J901222 замена: J901225 | Болт | 24 |
| 71 | J901225 | Болт | 24 |
| 72 | 4345767 | Крышка | 2 |
| 73 | 3043008 | Крышка | 1 |
| 77 | M492564 | Приводной винт | 4 |
| 93 | 4085073 | Адаптер | 2 |
| 95 | J901640 | Болт | 5 |
| 96 | A590916 | Пружинная шайба | 5 |
| 97 | 4087197 | Шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
