Расширительный бачок — HITACHI EX1900-5

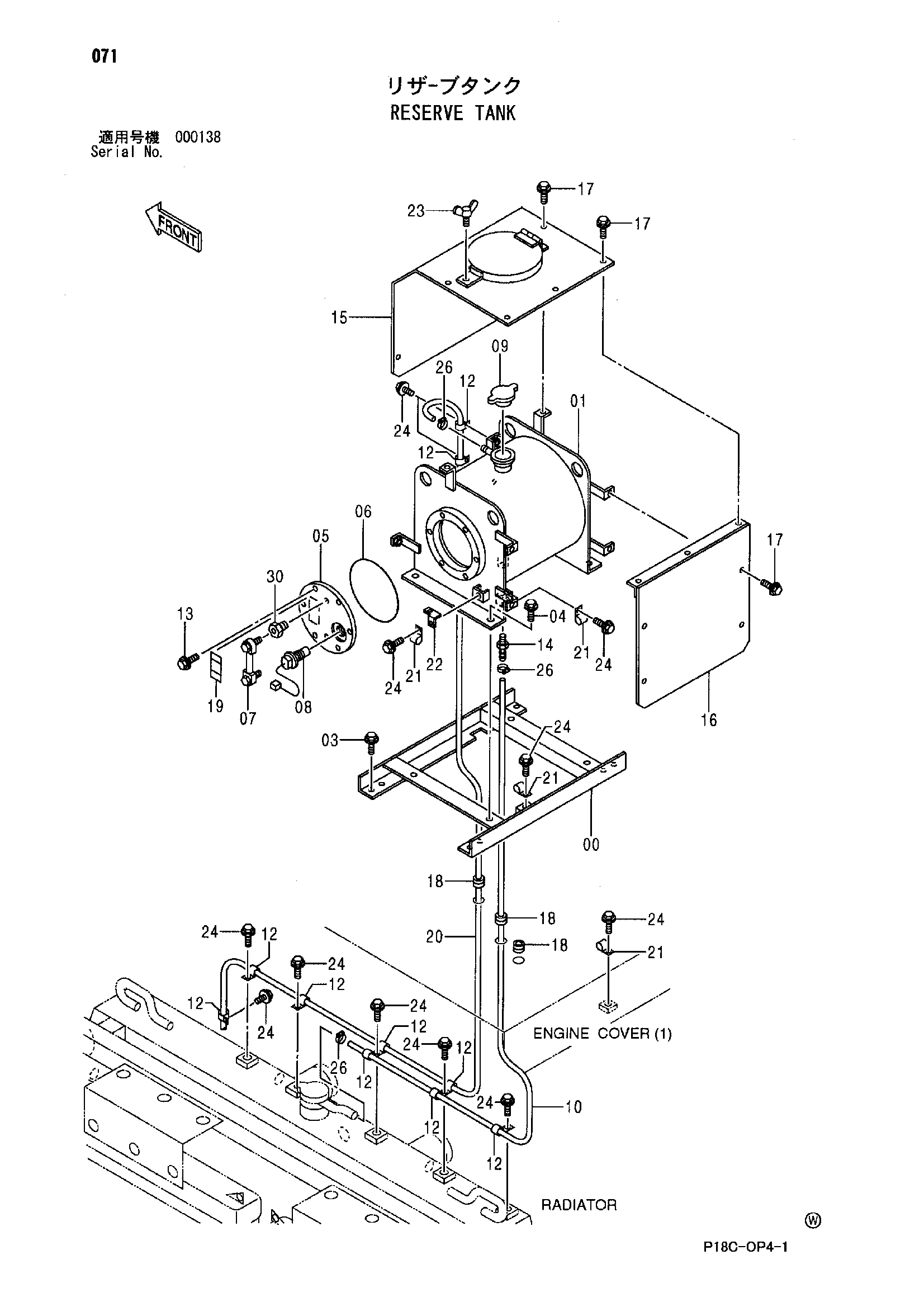

Заводская схема «Расширительный бачок» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087535 | Кронштейн | 1 |
| 01 | 4480688 | Бак воды | 1 |
| 03 | J281230 | Болт с шайбой | 8 |
| 03A | J901230 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 04 | J271230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4623051 | Крышка | 1 |
| 06 | A810165 | Уплотнительное кольцо | 1 |
| 07 | 4622055 | Указатель | 1 |
| 08 | 4259787 | Выключатель уровень | 1 |
| 09 | 4469480 | Колпачок | 1 |
| 10 | 4459095 | Шланг | 1 |
| 12 | 4190275 | Зажим | 10 |
| 13 | J271025 | Болт с шайбой | 6 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4130659 | Адаптер | 1 |
| 15 | 4480689 | Крышка | 1 |
| 16 | 4480690 | Крышка | 1 |
| 17 | J281030 | Болт с шайбой | 11 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | 4207222 | Резиновая втулка | 3 |
| 19 | 4376634 | Информационная табличка | 1 |
| 20 | 4470920 | Шланг | 1 |
| 21 | 4190261 | Зажим | 4 |
| 22 | 4336875 | Кронштейн | 1 |
| 23 | M361220 | Болт винг | 1 |
| 24 | J271020 | Болт с шайбой | 12 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4508575 | Хомут шланга | 3 |
| 30 | 4622052 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
