Дренажный и маке-уп трубопроводы — HITACHI EX1900-5

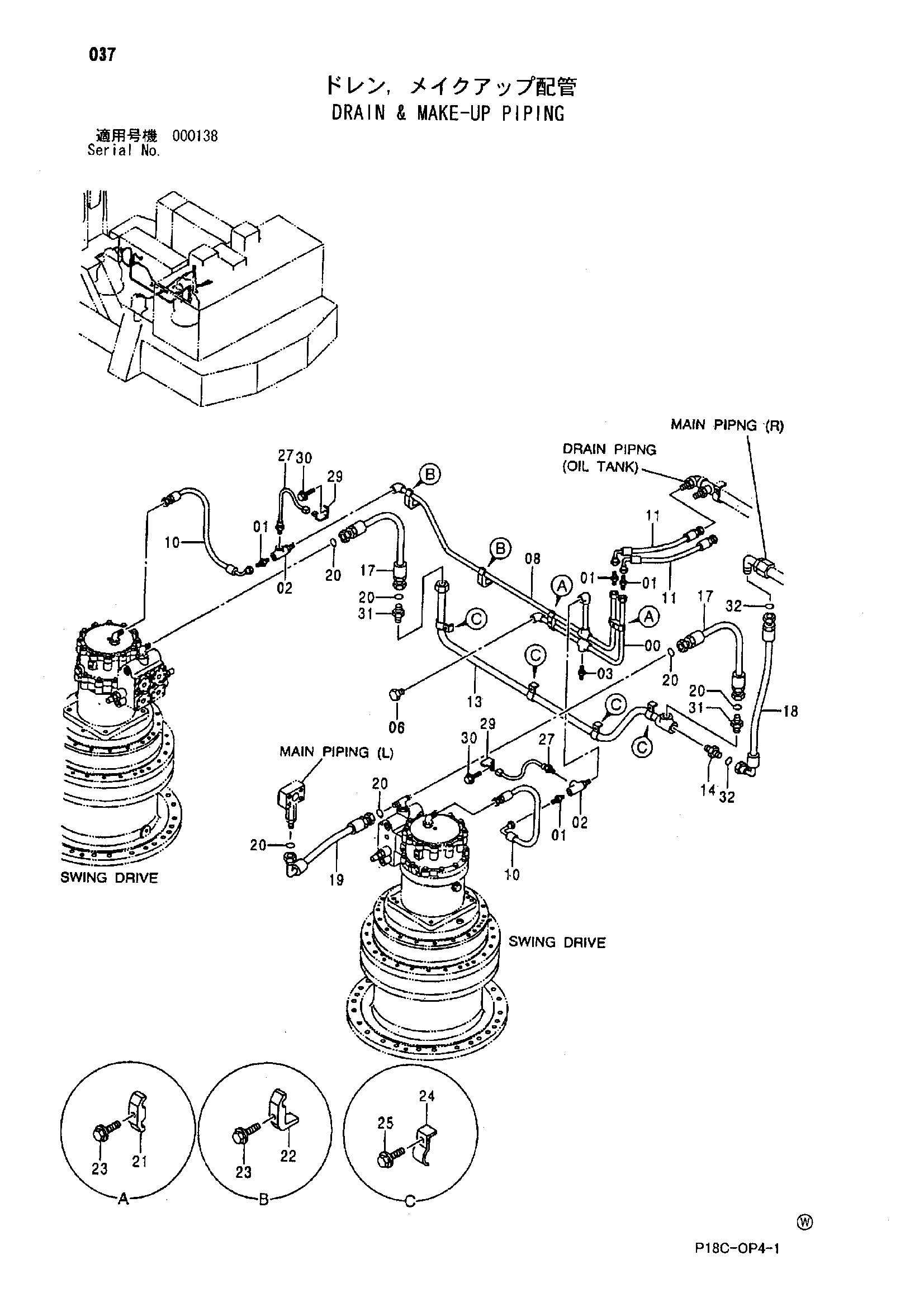

Заводская схема «Дренажный и маке-уп трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084909 | Трубка | 1 |
| 01 | A852166 | Адаптер | 4 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4448192 | Тройник | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852144 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A885006 | Пробка | 1 |
| 08 | 8084910 | Трубка | 1 |
| 10 | 4353456 | Шланг | 2 |
| 11 | 4294977 | Шланг | 2 |
| 13 | 8087117 | Трубка | 1 |
| 14 | A853100 | Адаптер | 1 |
| 14A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4458948 | Шланг | 2 |
| 18 | 4457573 | Шланг | 1 |
| 19 | 4458950 | Шланг | 1 |
| 20 | 4187328 | Уплотнительное кольцо | 6 |
| 21 | 4053596 | Хомут трубки | 2 |
| 22 | 4053595 | Хомут трубки | 2 |
| 23 | J271255 | Болт с шайбой | 4 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4053698 | Хомут трубки | 4 |
| 25 | J271265 | Болт с шайбой | 4 |
| 25A | J901265 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4630577 | Датчик | 2 |
| 27A | 955656 | Уплотнительное кольцо | 1 |
| 29 | 4336875 | Кронштейн | 2 |
| 30 | J271020 | Болт с шайбой | 2 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | A853108 | Адаптер | 2 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 32 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
