Трубопроводы системы смазки (рама) — HITACHI EX1900-5

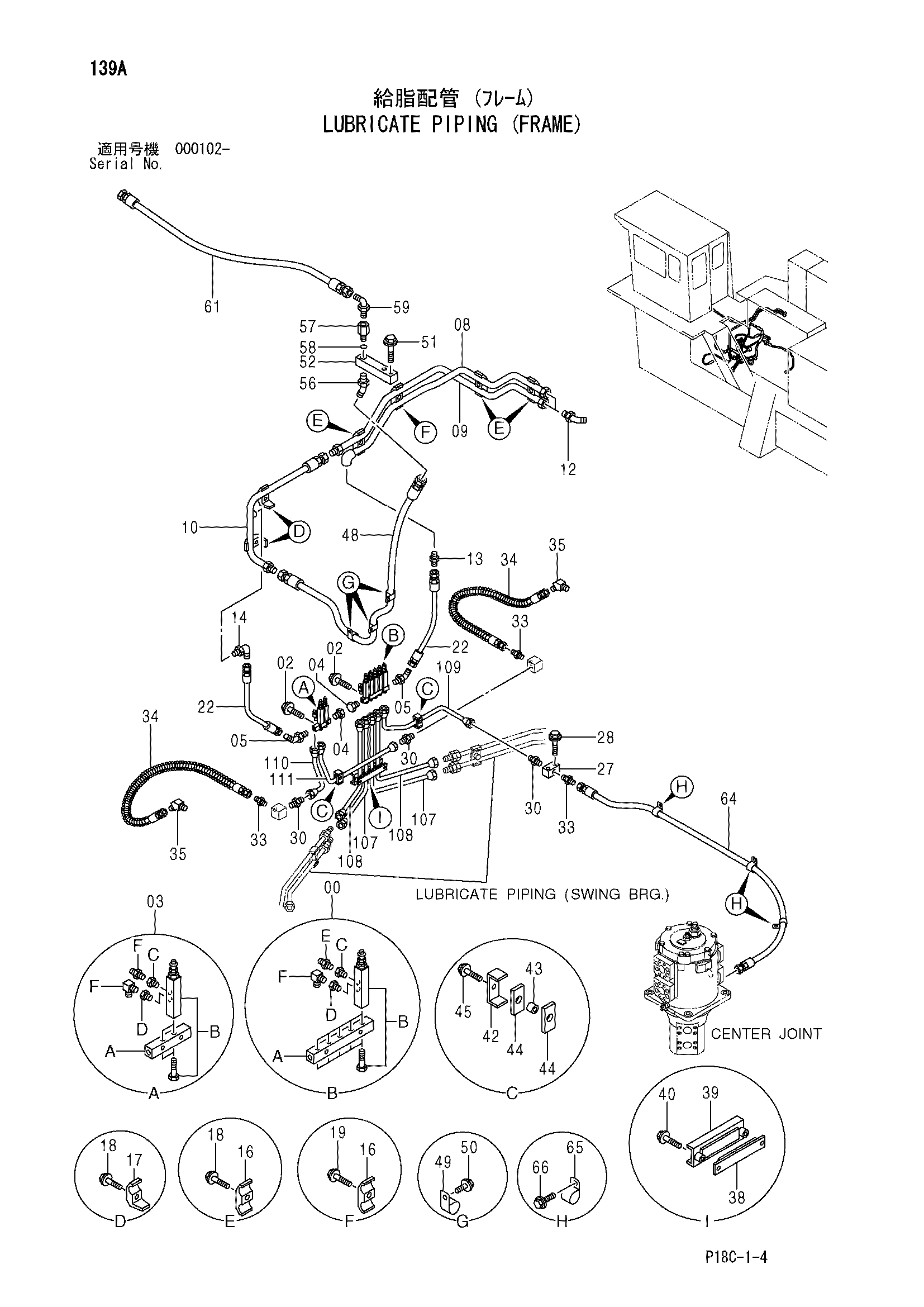

Заводская схема «Трубопроводы системы смазки (рама)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4459178 | Клапан | 1 |
| 00B | 4182051 | Клапан | 5 |
| 00C | 4191349 | Адаптер | 5 |
| 00D | 4253567 | Адаптер | 5 |
| 00E | J75481 | Пресс-маслёнка | 5 |
| 00F | 4097666 | Угловой штуцер | 5 |
| 02 | J010845 | Болт с шайбой | 4 |
| 02 | J260845 замена: J900845 | Болт с шайбой | 4 |
| 03 | 4467464 | Клапан | 1 |
| 03B | 4182051 | Клапан | 2 |
| 03C | 4191349 | Адаптер | 2 |
| 03D | 4253567 | Адаптер | 2 |
| 03E | J75481 | Пресс-маслёнка | 2 |
| 03F | 4097666 | Угловой штуцер | 2 |
| 04 | A885003 | Пробка | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852233 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 8085431 | Трубка | 1 |
| 09 | 8085430 | Трубка | 1 |
| 10 | 8085423 | Трубка | 1 |
| 12 | A852266 | Угловой штуцер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4053596 | Хомут трубки | 4 |
| 17 | 4053595 | Хомут трубки | 2 |
| 18 | J011255 | Болт с шайбой | 5 |
| 18 | J271255 замена: J901255 | Болт с шайбой | 5 |
| 19 | J011260 | Болт с шайбой | 1 |
| 19 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 22 | 4460504 | Шланг | 2 |
| 27 | 4460422 | Блок | 1 |
| 28 | J011050 | Болт с шайбой | 2 |
| 28 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 30 | 4119986 | Адаптер | 3 |
| 33 | 4154651 | Адаптер | 3 |
| 34 | 4460609 | Шланг | 2 |
| 35 | 4154655 | Угловой штуцер | 2 |
| 38 | 9750357 | Хомут | 1 |
| 39 | 9750358 | Хомут | 1 |
| 40 | J011045 | Болт с шайбой | 2 |
| 40 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 42 | 4302748 | Хомут | 2 |
| 43 | 4302747 | Проставка | 2 |
| 44 | 4269657 | Резиновая прокладка | 4 |
| 45 | J011035 | Болт с шайбой | 2 |
| 45 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 48 | 4461141 | Шланг | 1 |
| 49 | 4190264 | Зажим | 3 |
| 50 | J021025 | Болт с шайбой | 3 |
| 50 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 51 | J011275 | Болт с шайбой | 2 |
| 51 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 52 | 4461164 | Блок | 1 |
| 56 | A852266 | Угловой штуцер | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4291184 | Адаптер | 1 |
| 58 | 4506424 | Уплотнительное кольцо | 1 |
| 59 | A852366 | Угловой штуцер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4461142 | Шланг | 1 |
| 64 | 4461139 | Шланг | 1 |
| 65 | 4190253 | Зажим | 3 |
| 66 | J021025 | Болт с шайбой | 3 |
| 66 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 107 | 4460463 | Трубка | 2 |
| 108 | 4460462 | Трубка | 2 |
| 109 | 4460460 | Трубка | 1 |
| 110 | 4460457 | Трубка | 1 |
| 111 | 4460458 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
