Трансмиссия (насос) — HITACHI EX1900-5

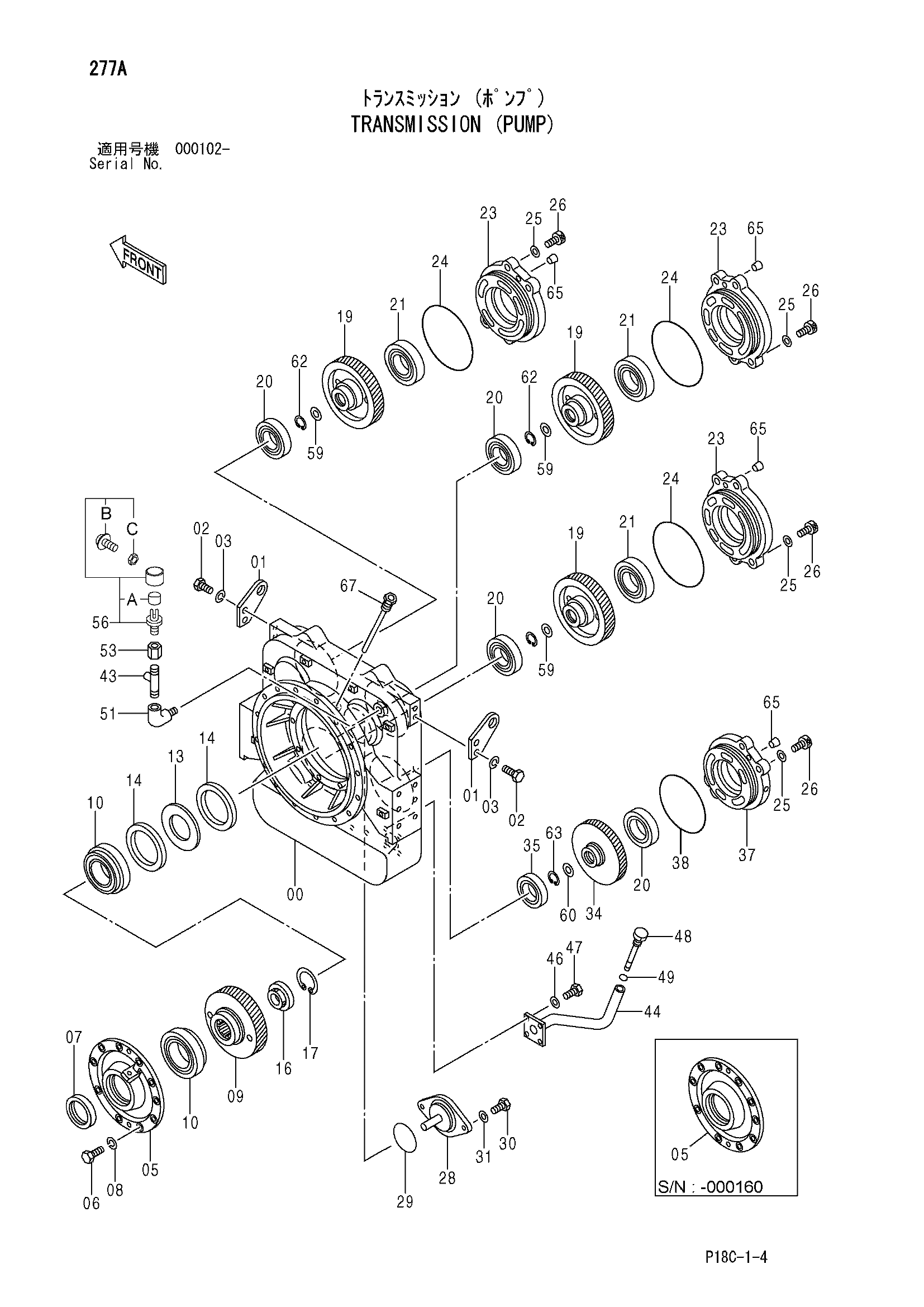

Заводская схема «Трансмиссия (насос)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9216333	Трансмиссия (насос)	1
00	0003891	Корпус трансмиссия	1
01	4449457	Крюк	2
02	J901645	Болт	4
03	A590916	Пружинная шайба	4
05	2045971	Картридж	1
06	J901235	Болт	10
07	4449426	Масляное уплотнение	1
08	J222012	Шайба	10
09	2045961	Шестерня	1
10	4448189	Роликовый подшипник	2
13	4448139	Тарельчатая пружина	1
14	4448118	Проставка	2
16	4448129	Ограничитель	1
17	991733	Стопорное кольцо	1
19	2045830	Шестерня	3
20	4095191	Шариковый подшипник	4
21	4448190	Шариковый подшипник	3
23	2045958	Картридж	3
24	4443271	Уплотнительное кольцо	3
25	4018545	Шайба	16
26	M342080	Болт с внутренним шестигранником	16
28	8083003	Крышка	1
29	4449088	Уплотнительное кольцо	1
30	J901240	Болт	2
31	J222012	Шайба	2
34	2045963	Шестерня	1
35	931414	Шариковый подшипник	1
37	2045959	Картридж	1
38	4443632	Уплотнительное кольцо	1
43	9757225	Трубка	1
44	8084878	Трубка	1
46	J222010	Шайба	4
47	J901035	Болт	4
48	8061582	Указатель лебел	1
49	970486	Уплотнительное кольцо	1
51	94-0634	Угловой штуцер	1
53	94-0691	Переходник S	1
56	4714414	Сапун	1
56A	4400379	Элемент	1
56B	M430316	Винт	1
56C	M500303	Гайка	1
59	4429123	Проставка	3
60	4344422	Проставка	1
62	4022588	Стопорное кольцо	3
63	991721	Стопорное кольцо	1
65	456336	Пробка	8
67	9765507	Трубка	1
