Общий трубопроводы детали — HITACHI EX1900-5

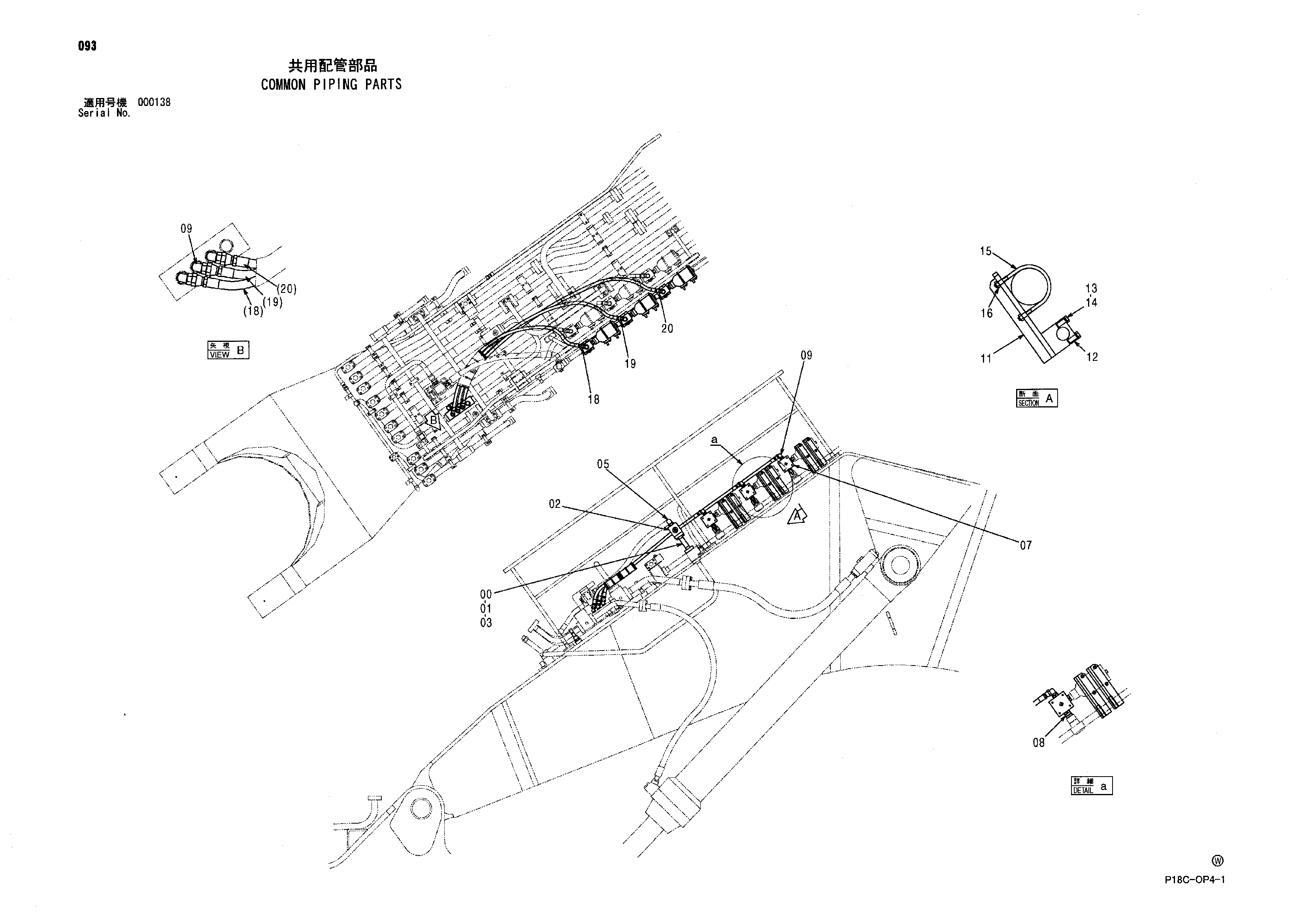

Заводская схема «Общий трубопроводы детали» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763869 | Трубка | 1 |
| 01 | 4508805 | Уплотнительное кольцо | 1 |
| 02 | 4450612 | Клапан | 1 |
| 03 | 4146848 | Болт с внутренним шестигранником | 4 |
| 05 | A853300 | Угловой штуцер | 1 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 07 | 4378140 | Шаровой клапан | 3 |
| 08 | 4276851 | Адаптер | 3 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4065118 | Угловой штуцер | 6 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 8067720 | Кронштейн | 6 |
| 12 | 4334364 | Хомут трубки | 6 |
| 13 | J901255 | Болт | 12 |
| 14 | A590912 | Пружинная шайба | 12 |
| 15 | 4289010 | U-образный болт | 3 |
| 16 | J950012 | Гайка | 12 |
| 18 | 4379466 | Шланг | 1 |
| 19 | 4379468 | Шланг | 1 |
| 20 | 4379470 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
